IKW40N60DTPXKSA1

产品分类: IGBT单管
产品描述: 306W 1.65V 独立式 600V 67A TO-247 通孔安装 15.94mm*5.02mm*20.95mm
供应商型号: UA-IKW40N60DTPXKSA1
供应商: 海外现货
标准整包数: 1

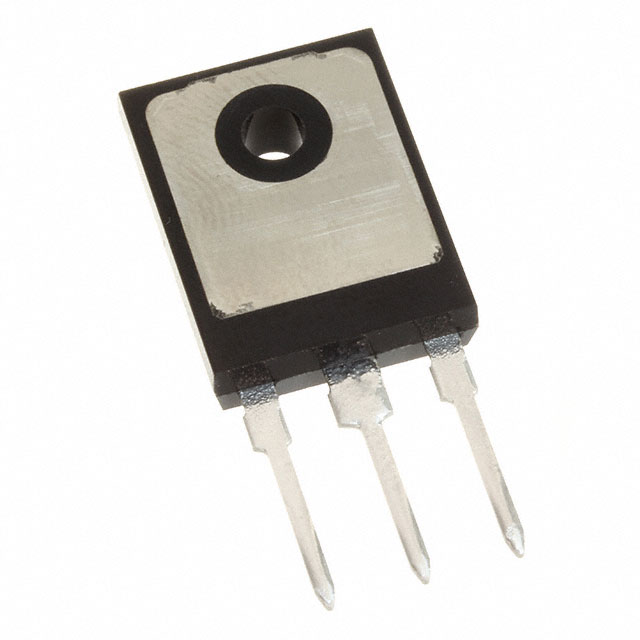

INFINEON TECHNOLOGIES IGBT单管 IKW40N60DTPXKSA1

IKW40N60DTPXKSA1概述


    产品简介


    产品名称: IKW40N60DTP
    产品类型: 600V DuoPack IGBT及快速反向并联二极管
    主要功能: 采用先进的TRENCHSTOP™技术,具有低导通压降(VCEsat)、低开关损耗、短尾电流、低电磁干扰(EMI)等优势
    应用领域: 主要应用于驱动、太阳能逆变器、不间断电源(UPS)和中频转换器等领域

    技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 集电极-发射极电压 | VCE | 600 | V |
    | 直流集电极电流 | IC | 40 | A |
    | 脉冲集电极电流 | ICpuls | 120 | A |
    | 二极管正向电流 | IF | 58 | A |
    | 二极管脉冲电流 | IFpuls | 120 | A |
    | 门极-发射极电压 | VGE | ±20 | V |
    | 最大结温 | TJ | 175 | °C |
    | 功耗 @ 25°C | Ptot | 246 | W |
    | 功耗 @ 100°C | Ptot | 123 | W |
    | 电气特性 | 见手册

    产品特点和优势


    1. 低导通压降: 最小VCEsat为1.6V,适用于需要高效率的应用。
    2. 低开关损耗: 降低功耗,提高系统效率。
    3. 快速软恢复反向并联二极管: 减少电磁干扰(EMI)。
    4. 高温适应性: 可承受高达175°C的最高结温。
    5. 环保合规: Pb-Free镀层,符合RoHS标准。
    6. 广泛的应用范围: 适用于多种电力控制设备,如驱动器、太阳能逆变器、UPS和转换器。

    应用案例和使用建议


    应用案例:
    - 驱动器: 用于电动机调速控制,提升效率。
    - 太阳能逆变器: 在太阳能发电系统中转换直流电到交流电,提高转换效率。
    - UPS: 提供可靠的电源供应,减少系统宕机时间。
    使用建议:
    - 优化散热设计: 由于IGBT的功率较大,确保良好的散热管理可以延长其使用寿命。
    - 门极电阻选择: 通过调整门极电阻来优化开关速度,避免过高的开关损耗。

    兼容性和支持


    该产品支持多种主流电力控制系统,同时提供PSpice模型方便用户进行仿真测试。Infineon提供了详尽的技术文档和在线支持服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 优化散热设计,使用适当的散热片或风扇加强散热。 |
    | 开关频率过高导致损耗增加 | 适当调整门极电阻,优化开关速度。 |
    | 高频应用时EMI问题显著 | 使用屏蔽线材或滤波器来降低电磁干扰。 |

    总结和推荐


    综合评估:
    IKW40N60DTP 以其高效的性能、卓越的温度耐受性和广泛的适用范围,成为一款非常优秀的IGBT产品。其低导通压降、快速的开关性能以及优化后的EMI特性使其非常适合应用于高可靠性要求的电力控制系统中。
    推荐使用:
    强烈推荐使用IKW40N60DTP,特别是在要求高效能和稳定性的场合。其环保特性和良好的热稳定性使其成为行业内的优选产品。

IKW40N60DTPXKSA1参数

参数
配置 独立式
集电极电流 67A
最大功率耗散 306W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.65V
长*宽*高 15.94mm*5.02mm*20.95mm
通用封装 TO-247
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装,管装

IKW40N60DTPXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKW40N60DTPXKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKW40N60DTPXKSA1 IKW40N60DTPXKSA1数据手册

IKW40N60DTPXKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5125 ¥ 12.6748
192+ $ 1.5 ¥ 12.57
716+ $ 1.45 ¥ 12.151
2079+ $ 1.3625 ¥ 11.4178
库存: 390
起订量: 83 增量: 30
交货地:
最小起订量为:1
合计: ¥ 12.67
