BCR148WH6327XTSA1

产品分类: 三极管(BJT)
产品描述: 300mV@ 500µA,10mA NPN - Pre-Biased 250mW 100nA 50V 50V 100mA SOT-323 贴片安装 2mm*1.25mm*800μm
供应商型号: UA-BCR148WH6327XTSA1
供应商: 海外现货
标准整包数: 3000

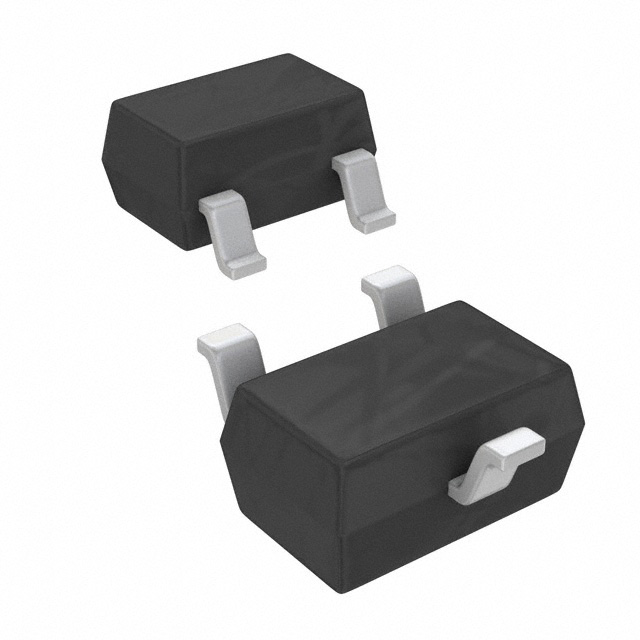

INFINEON TECHNOLOGIES 三极管(BJT) BCR148WH6327XTSA1

BCR148WH6327XTSA1概述

    BCR148 NPN Silicon Digital Transistor 技术手册概述

    1. 产品简介


    BCR148 是一款 NPN 硅基数字晶体管,适用于多种电路应用。主要功能包括开关电路、逆变器、接口电路和驱动电路。BCR148 的一个重要特点是内置偏置电阻(R1=47 kΩ,R2=47 kΩ),这有助于简化电路设计并提高可靠性。BCR148 还提供了两种内部隔离的匹配良好的晶体管配置(BCR148S)。此款产品采用无铅封装(符合 RoHS 规范),且已通过 AEC-Q101 认证,适用于汽车和其他高可靠性要求的应用场景。

    2. 技术参数


    - 最大额定值
    - 集电极-发射极电压:VCEO = 50 V
    - 集电极-基极电压:VCBO = 50 V
    - 输入正向电压:Vi(fwd) = 80 mV
    - 输入反向电压:Vi(rev) = 10 V
    - 最大集电极电流:IC = 100 mA
    - 最大总功耗(根据型号不同)
    - BCR148:Ptot ≤ 200 mW
    - BCR148F:Ptot ≤ 250 mW
    - BCR148S:Ptot ≤ 250 mW
    - BCR148W:Ptot ≤ 250 mW
    - 结温:Tj = 150°C
    - 存储温度:Tstg = -65...150°C
    - 热阻抗
    - 结到焊接点(根据不同型号)
    - BCR148:RthJS ≤ 240 K/W
    - BCR148F:RthJS ≤ 90 K/W
    - BCR148S:RthJS ≤ 140 K/W
    - BCR148W:RthJS ≤ 105 K/W
    - 电气特性
    - 在 25°C 下的直流特性
    - 集电极-发射极击穿电压:V(BR)CEO = 50 V
    - 集电极-基极击穿电压:V(BR)CBO = 50 V
    - 集电极-基极截止电流:ICBO ≤ 100 nA
    - 发射极-基极截止电流:IEBO ≤ 164 μA
    - 直流电流增益:hFE = 70(在 IC = 5 mA,VCE = 5 V 条件下)
    - 集电极-发射极饱和电压:VCEsat ≤ 0.3 V(在 IC = 10 mA,IB = 0.5 mA 条件下)

    3. 产品特点和优势


    BCR148 具有多项显著优势,特别是在集成偏置电阻和内部隔离方面表现出色。这些特点使其非常适合用于小型化和高性能要求的场合,例如开关电源、逆变器和信号处理电路。此外,其高可靠性、易于集成和低功耗使得 BCR148 成为许多应用中的理想选择。

    4. 应用案例和使用建议


    BCR148 广泛应用于开关电路、逆变器和接口电路等。例如,在电源转换器中,BCR148 可以用于实现高效的开关控制。在使用过程中,建议关注其最大功耗限制,并确保散热设计合理,以防止过热现象发生。此外,考虑到其高直流电流增益,应注意控制输入电流以避免过度发热。

    5. 兼容性和支持


    BCR148 可与多种标准接口电路和电源管理系统兼容。Infineon Technologies 提供全面的技术支持和售后服务,包括在线技术支持、产品文档和故障排查指南。对于客户可能遇到的任何问题,都有专门的技术团队进行支持和解答。

    6. 常见问题与解决方案


    - Q: 在高温环境下工作时,如何避免过热?
    - A: 确保良好的散热设计,避免长时间高电流运行。必要时可使用散热片或散热器增强散热效果。

    - Q: 如何确定合适的功耗限制?
    - A: 根据具体应用场景,参考产品手册中的最大功耗曲线,确保在安全范围内使用。若超过限制,可考虑增加散热措施或降低工作频率。

    7. 总结和推荐


    综上所述,BCR148 是一款具备高可靠性和高性能的 NPN 晶体管。它在开关电路、逆变器及接口电路中的应用广泛,且其内置偏置电阻进一步简化了电路设计。尽管价格较高,但由于其卓越的性能和广泛的适用性,我们强烈推荐在需要高可靠性和高效能的场合中使用 BCR148。

BCR148WH6327XTSA1参数

参数
晶体管类型 NPN - Pre-Biased
配置 独立式withbuilt-inresistor
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 500µA,10mA
集电极电流 100mA
VCEO-集电极-发射极最大电压 50V
最大集电极发射极饱和电压 0.3@ 500µA,10mA
集电极截止电流 100nA
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 50V
最大功率耗散 250mW
长*宽*高 2mm*1.25mm*800μm
通用封装 SOT-323
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 散装,卷带包装

BCR148WH6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BCR148WH6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 三极管(BJT) INFINEON TECHNOLOGIES BCR148WH6327XTSA1 BCR148WH6327XTSA1数据手册

BCR148WH6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.0394 ¥ 0.33
12000+ $ 0.0375 ¥ 0.3143
库存: 18000
起订量: 6000 增量: 3000
交货地:
最小起订量为:6000
合计: ¥ 1980
