IPN60R3K4CEATMA1

产品分类: 场效应管(MOSFET)
产品描述: 5W(Tc) 20V 3.5V@ 40µA 4.6nC@ 10 V 1个N沟道 600V 3.4Ω@ 500mA,10V 2.6A 93pF@100V 贴片安装 6.7mm(长度)
供应商型号: REB-TMOS1440
供应商: 海外现货
标准整包数: 3000

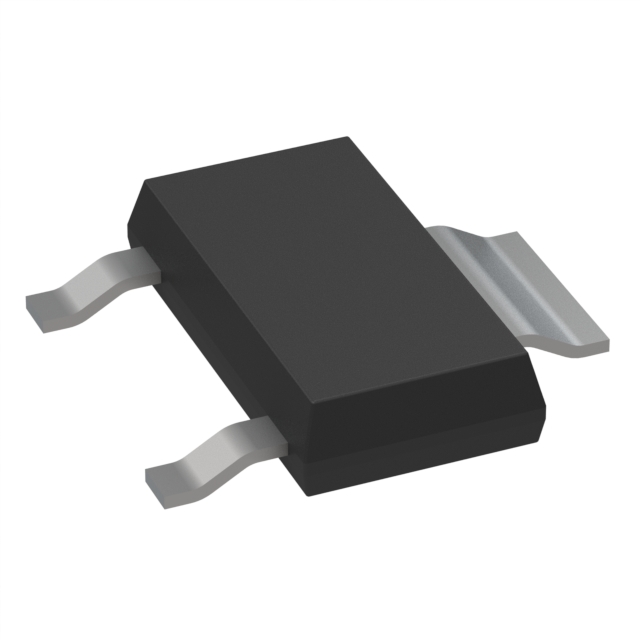

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPN60R3K4CEATMA1

IPN60R3K4CEATMA1概述

    IPN60R3K4CE MOSFET 技术手册概览

    产品简介


    IPN60R3K4CE 是一款由 Infineon Technologies 生产的高性能CoolMOS CE系列金属氧化物半导体场效应晶体管(MOSFET)。其设计采用了超结(Superjunction)原理,特别适用于消费电子和照明市场中的成本敏感型应用。CoolMOS CE 平台旨在提供优异的性价比,既满足高效的开关性能要求,又能保持易用性和高性价比。

    技术参数


    - 基本参数
    - 最大漏源电压 (VDS):650V
    - 最大栅源电压 (VGS):±20V(静态)、±30V(交流)
    - 最大连续漏极电流 (ID):2.6A(TC=25°C)、1.6A(TC=100°C)
    - 脉冲漏极电流 (ID,pulse):3.9A(TC=25°C)
    - 击穿电压 (V(BR)DSS):600V(VGS=0V,ID=0.25mA)
    - 漏源导通电阻 (RDS(on)):最大 3.4Ω(VGS=10V,ID=0.5A,TC=25°C)
    - 栅电荷 (Qg):4.6nC(VDD=480V,ID=0.6A)
    - 热特性
    - 结点到引脚热阻 (RthJS):25.2°C/W
    - 结点到环境热阻 (RthJA):最小安装条件下为 160°C/W,焊接在铜区域上为 75°C/W

    产品特点和优势


    - 低损耗:极低的导通电阻(RDS(on)),有助于减少功耗。
    - 高抗冲击能力:能够承受高反向恢复电压和电流,适用于恶劣的工作环境。
    - 易于使用:即使在并联操作时,也推荐使用扼流圈以提高稳定性。
    - 环保材料:无铅镀层,卤素自由模具化合物,符合RoHS标准。

    应用案例和使用建议


    - 应用领域:适配器、充电器和照明系统。
    - 使用建议:在并联操作时,建议使用扼流圈或独立的推挽电路来提高系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性:与多种电源管理和驱动电路相兼容,适用范围广。
    - 支持:厂商提供详尽的技术文档和设计工具,方便工程师进行二次开发。

    常见问题与解决方案


    - 问题1:如何正确使用该MOSFET进行并联操作?
    - 解决方案:建议使用扼流圈(ferrite beads)或者独立的推挽电路,确保并联操作时的稳定性。
    - 问题2:温度对MOSFET性能的影响如何?
    - 解决方案:通过适当的散热措施,如增加散热片或使用散热性能更好的材料,确保工作温度不超过最大额定值。

    总结和推荐


    总体而言,IPN60R3K4CE 是一款出色的MOSFET,以其出色的性能、易用性和广泛的适用范围,在电源管理、适配器和照明系统中有着显著的优势。其合理的价格和高性价比使其成为消费电子和照明市场的理想选择。强烈推荐使用这款产品,尤其适合追求高效能和低成本解决方案的设计者。

IPN60R3K4CEATMA1参数

参数
栅极电荷 4.6nC@ 10 V
最大功率耗散 5W(Tc)
Vgs(th)-栅源极阈值电压 3.5V@ 40µA
Id-连续漏极电流 2.6A
Ciss-不同 Vds 时的输入最大电容 93pF@100V
配置 独立式
FET类型 1个N沟道
Vgs-栅源极电压 20V
通道数量 1
Rds(On)-漏源导通电阻 3.4Ω@ 500mA,10V
Vds-漏源极击穿电压 600V
长*宽*高 6.7mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
