IRFHM792TRPBF

产品分类: 场效应管(MOSFET)
产品描述: 2.3W 20V 4V@ 10µA 6.3nC@ 10V 2个N沟道 100V 195mΩ@ 2.9A,10V 2.3A 251pF@25V QFN 贴片安装 3.3mm*3.3mm*900μm
供应商型号: IRFHM792TRPBF
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFHM792TRPBF

IRFHM792TRPBF概述

    HEXFET® Power MOSFET 技术手册

    产品简介


    HEXFET® Power MOSFET(功率金属氧化物半导体场效应晶体管)是一种高效能的开关器件,适用于多种电子应用。这种器件具有低导通电阻(RDS(on)),能够显著降低能耗和发热。主要应用包括但不限于直流-直流转换器的主开关、48V电池监控等领域。

    技术参数


    - 基本规格
    - 最大VDS(漏源电压):100V
    - 最大VGS(栅源电压):±20V
    - 最大连续漏极电流(@TA = 25°C):14A
    - 最大脉冲漏极电流:4.8A
    - 功率耗散(@TA = 25°C):10.4W
    - 热阻(底部到结点):12°C/W
    - 静态特性
    - 静态漏源击穿电压(VDS):100V
    - 漏源静态导通电阻(@VGS = 10V):164mΩ至195mΩ
    - 栅阈值电压(@VDS = VGS, ID = 10μA):2.0V 至 4.0V
    - 总栅电荷(Qg):4.2nC 至 6.3nC
    - 开启时间(td(on)):3.4μs
    - 动态特性
    - 关断延迟时间(td(off)):5.2μs
    - 下降时间(tf):2.6μs
    - 输入电容(Ciss):251pF
    - 输出电容(Coss):31pF
    - 反向传输电容(Crss):13pF

    产品特点和优势


    1. 低RDS(on):该器件的RDS(on)小于195mΩ,能显著减少导通损耗。
    2. 低热阻:RθJC(底部到结点热阻)仅为12°C/W,有助于更好的散热效果。
    3. 低外形设计:高度小于1.2mm,有利于增加功率密度。
    4. 行业标准引脚布局:确保多供应商兼容性。
    5. 符合RoHS标准:无铅,无溴,无卤素,环保友好。
    6. MSL1工业认证:增加了可靠性。

    应用案例和使用建议


    - DC-DC转换器:可以用于主开关电路中,降低能量损耗并提高效率。
    - 48V电池监控:具备低栅源电压下的高耐压能力,适合电池系统监控。
    - 具体建议:确保适当的散热设计,特别是在高频操作下,可以通过使用更大的铜片或散热器来提升热性能。

    兼容性和支持

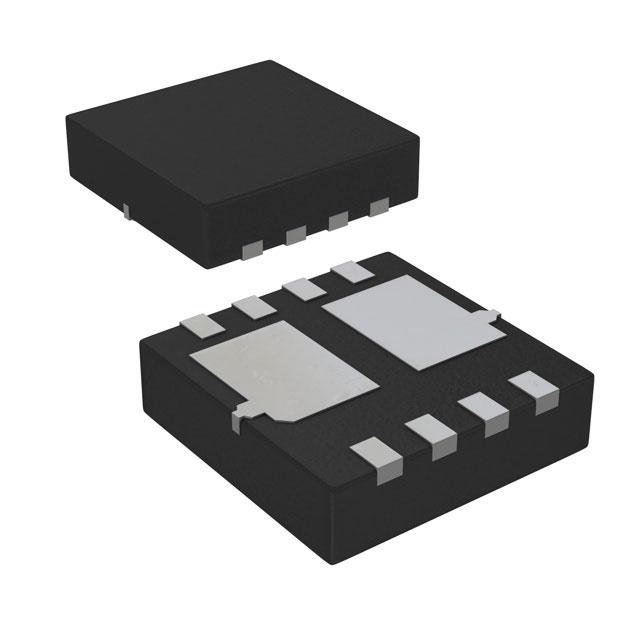

    - 兼容性:该器件采用行业标准的PQFN Dual 3.3x3.3封装,可与现有的表面贴装工艺兼容。
    - 支持信息:制造商提供详细的文档和设计指南,可通过访问国际整流器网站获取更多信息。

    常见问题与解决方案


    - 问题1:栅极电压不稳
    - 解决方案:检查连接线是否松动,重新焊接确保接触良好。
    - 问题2:功率过载导致过热
    - 解决方案:安装散热片或增大散热面积,适当减小工作频率。

    总结和推荐


    HEXFET® Power MOSFET凭借其低导通电阻、优秀的散热性能和高可靠性,在多种电子应用中表现出色。其广泛的应用范围和多供应商兼容性使其成为市场上极具竞争力的产品。建议在需要高效率和可靠性的应用中使用。
    总之,HEXFET® Power MOSFET 是一款值得推荐的电子元器件,特别适用于需要高效率和稳定性的场合。

IRFHM792TRPBF参数

参数
Ciss-不同 Vds 时的输入最大电容 251pF@25V
栅极电荷 6.3nC@ 10V
Id-连续漏极电流 2.3A
Vgs-栅源极电压 20V
配置
FET类型 2个N沟道
Vds-漏源极击穿电压 100V
Vgs(th)-栅源极阈值电压 4V@ 10µA
最大功率耗散 2.3W
通道数量 2
Rds(On)-漏源导通电阻 195mΩ@ 2.9A,10V
长*宽*高 3.3mm*3.3mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

IRFHM792TRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFHM792TRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFHM792TRPBF IRFHM792TRPBF数据手册

IRFHM792TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.308
10+ ¥ 6.0652
100+ ¥ 5.083
库存: 3206
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.3
直接购买
加入购物车
