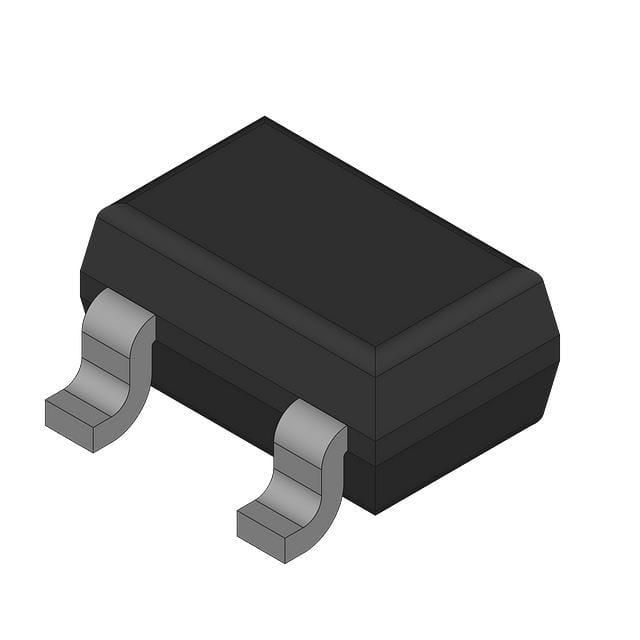

BCR 191W H6327

产品分类: 三极管(BJT)
产品描述: PNP - Pre-Biased 250mW 100nA 50V 100mA SOT-323-3 贴片安装
供应商型号: MIK-BCR 191W H6327
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 三极管(BJT) BCR 191W H6327

BCR 191W H6327概述

    电子元器件产品技术手册:BCR191 PNP硅数字晶体管

    产品简介


    BCR191是一款高性能的PNP硅数字晶体管,专为开关电路、逆变器、接口电路和驱动电路设计。其核心优势在于内置偏置电阻(R1=22 kΩ,R2=22 kΩ),简化了电路设计,减少了外围元件的需求。此外,BCR191符合RoHS标准,且已通过AEC-Q101认证,适用于汽车及工业领域的高可靠性需求。
    - 产品类型:PNP硅数字晶体管
    - 主要功能:用于开关、逆变器、接口和驱动电路
    - 应用领域:消费电子、汽车电子、工业控制、通信设备

    技术参数


    以下为BCR191的关键技术参数,可根据具体型号进行调整:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-发射极击穿电压 | V(BR)CEO | - | - | 50 | V |
    | 集电极-基极击穿电压 | V(BR)CBO | - | - | 50 | V |
    | 集电极-发射极饱和电压 | VCEsat | - | - | 0.3 | V |
    | 输入开启电压 | Vi(on) | 1.0 | 2.5 | - | V |
    | 输入关闭电压 | Vi(off) | 0.8 | 1.5 | - | V |
    | 增益(直流) | hFE | 50 | - | - | - |
    | 最大集电极电流 | IC | - | - | 100 | mA |
    | 最大耗散功率 | Ptot | 200 | 250 | mW | - |
    | 工作温度范围 | Tj | -40 | 150 | °C | - |
    | 热阻 | RthJS | ≤240 | ≤105 | K/W | - |

    产品特点和优势


    1. 内置偏置电阻:集成的R1和R2电阻简化了电路设计,减少了外围元件的数量。
    2. 高可靠性:符合AEC-Q101标准,适用于汽车和工业级应用。
    3. 低功耗设计:最大耗散功率高达250 mW,满足多种低功耗场景需求。
    4. 宽温范围:支持-40°C至150°C的工作温度范围,适应恶劣环境。

    应用案例和使用建议


    BCR191广泛应用于开关电源、逆变器及电机驱动电路中。例如,在汽车电子领域,可用于雨刷系统和车窗升降电机控制;在消费电子领域,可用于LCD背光驱动。
    使用建议:
    - 在高频率开关应用中,注意降低寄生电容(Ccb=3 pF)的影响。
    - 若需更高功率输出,可并联多个BCR191以增加总功率能力。

    兼容性和支持


    BCR191采用SOT23和SOT323封装,支持标准盘卷包装,方便批量生产。制造商Infineon提供全面的技术支持,包括数据手册下载、在线技术支持和样品申请服务。

    常见问题与解决方案


    1. 问题:晶体管发热严重
    - 原因:散热不足或电流过大。
    - 解决方法:优化PCB布局,增加散热片;确保电流不超过额定值。
    2. 问题:开关速度较慢
    - 原因:输入电容较高。
    - 解决方法:减少外部负载电容或选择开关速度更快的晶体管。
    3. 问题:输出不稳定
    - 原因:偏置电阻值不合适。
    - 解决方法:根据具体应用重新选择合适的R1和R2值。

    总结和推荐


    BCR191是一款性能卓越的PNP硅数字晶体管,凭借其内置偏置电阻、高可靠性及宽温范围,非常适合在苛刻环境中运行的电路。其易用性、低功耗特性和强大的市场竞争力使其成为许多应用场景的理想选择。强烈推荐在需要高精度开关和稳定性能的场合使用此产品。
    如有进一步疑问或技术支持需求,请联系Infineon Technologies官方支持团队。

BCR 191W H6327参数

参数
集电极截止电流 100nA
配置 -
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
晶体管类型 PNP - Pre-Biased
VCEO-集电极-发射极最大电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 0.3@ 500µA,10mA
集电极电流 100mA
最大功率耗散 250mW
通用封装 SOT-323-3
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
