首页  >  产品百科  >  IRFI4020H-117PXKMA1

IRFI4020H-117PXKMA1

产品分类: 场效应管(MOSFET)
产品描述: MOS管, Vds=200 V, TO-220封装, 表面贴装
供应商型号: 3643314
供应商: 海外现货
标准整包数: 1

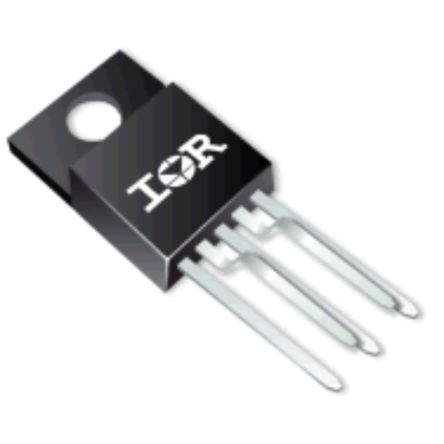

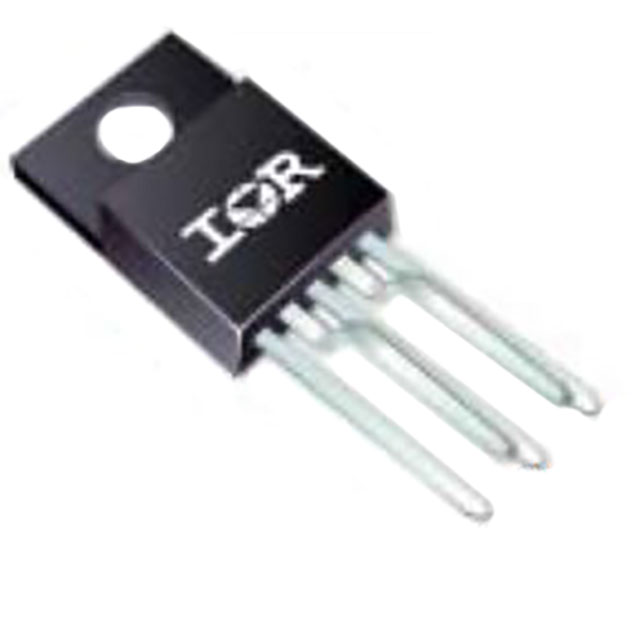

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFI4020H-117PXKMA1

IRFI4020H-117PXKMA1概述


    产品简介


    IRFI4020H-117P 数字音频 MOSFET 半桥 是专门为 Class D 音频放大器应用设计的器件。它由两个功率 MOSFET 开关组成,采用半桥配置。该产品采用了最新的制造工艺,以实现每个硅面积上的低导通电阻。此外,栅极电荷、体二极管反向恢复和内部栅极电阻经过优化,以提高 Class D 音频放大器的关键性能指标,如效率、总谐波失真(THD)和电磁干扰(EMI)。这些特性使得这款半桥成为一种高效、坚固且可靠的 Class D 音频放大器组件。

    技术参数


    - 关键参数
    - 漏源击穿电压 (BVDSS): 200V
    - 导通电阻 (RDS(on)): 80mΩ (典型值)
    - 总栅极电荷 (Qg): 19nC (典型值)
    - 开关电荷 (Qsw): 6.8nC (典型值)
    - 内部栅极电阻 (RG(int)): 3.0Ω (典型值)
    - 绝对最大额定值
    - 漏源电压 (VDS): 200V
    - 栅源电压 (VGS): ±20V
    - 连续漏电流 (ID): 250A (在 TC = 25°C)
    - 脉冲漏电流 (IDM): 36A
    - 最大功耗 (PD): 21W (在 TC = 25°C)
    - 其他参数
    - 单脉冲雪崩能量 (EAS): 200mJ
    - 最大工作结温 (TJ): 150°C
    - 热阻 (RθJC): 5.9°C/W

    产品特点和优势


    1. 集成半桥封装:减少了一半的元器件数量,简化了印刷电路板(PCB)布局。
    2. 优化的 Class D 参数:特别针对 Class D 音频放大器应用进行了优化。
    3. 低导通电阻:降低了功耗,提高了效率。
    4. 低栅极电荷和开关电荷:改善了 THD 和效率。
    5. 低反向恢复电荷:减少了 THD 和电磁干扰。
    6. 高输出功率:可以在半桥配置下每通道提供高达 300W 的功率到 8Ω 负载。
    7. 无铅封装:符合环保要求。

    应用案例和使用建议


    应用案例:
    IRFI4020H-117P 主要应用于 Class D 音频放大器,这些放大器广泛用于家庭影院系统、汽车音响和其他音频设备。例如,在一个 8Ω 负载上,该半桥可以输出高达 300W 的功率,满足高性能音响系统的功率需求。
    使用建议:
    1. 注意温度限制:由于其最高结温为 150°C,建议在高温环境下使用时进行适当的散热处理。
    2. 优化电路设计:利用其低 RDS(on) 和低栅极电荷的优势,优化电路设计以提高整体效率。
    3. 避免过压:确保栅源电压不超过 20V,以防止器件损坏。

    兼容性和支持


    该产品具有与标准 TO-220 封装兼容的引脚配置,便于安装和替换。厂商提供详细的技术支持和维护服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. Q: 设备在高电流下出现过热现象?
    - A: 确保有足够的散热措施,如加装散热片或风扇,同时优化电路设计以降低功耗。
    2. Q: 器件的栅极电荷过高导致驱动问题?
    - A: 可以调整外部栅极电阻值来优化栅极电荷,以获得更好的驱动效果。
    3. Q: 噪声水平较高?
    - A: 检查电源纹波和接地设计,确保稳定供电和良好的接地性能。

    总结和推荐


    总体而言,IRFI4020H-117P 数字音频 MOSFET 半桥在性能、效率和可靠性方面表现出色,非常适合 Class D 音频放大器的应用。其独特的功能和优势使其在市场上具备很强的竞争力。我们强烈推荐该产品用于需要高效率和低噪声的音频系统。

IRFI4020H-117PXKMA1参数

参数
栅极电荷 29nC@ 10V
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 100mΩ@ 5.5A,10V
Vds-漏源极击穿电压 200V
Ciss-不同 Vds 时的输入最大电容 1.24nF@25V
最大功率耗散 -
Id-连续漏极电流 9.1A
通道数量 -
FET类型 2个N沟道
配置 -
Vgs(th)-栅源极阈值电压 4.9V@ 100µA
通用封装 TO-220
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IRFI4020H-117PXKMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFI4020H-117PXKMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFI4020H-117PXKMA1 IRFI4020H-117PXKMA1数据手册

IRFI4020H-117PXKMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
