IKFW40N60DH3EXKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 600 V, 最大 34 A
供应商型号: IKFW40N60DH3EXKSA1
供应商: 国内现货
标准整包数: 2

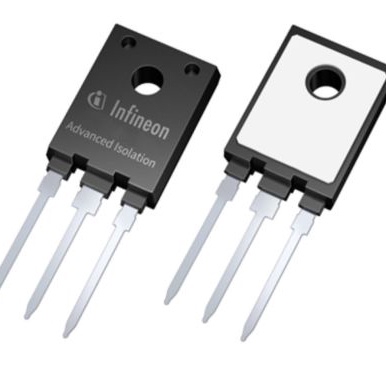

INFINEON TECHNOLOGIES IGBT单管 IKFW40N60DH3EXKSA1

IKFW40N60DH3EXKSA1概述


    产品简介

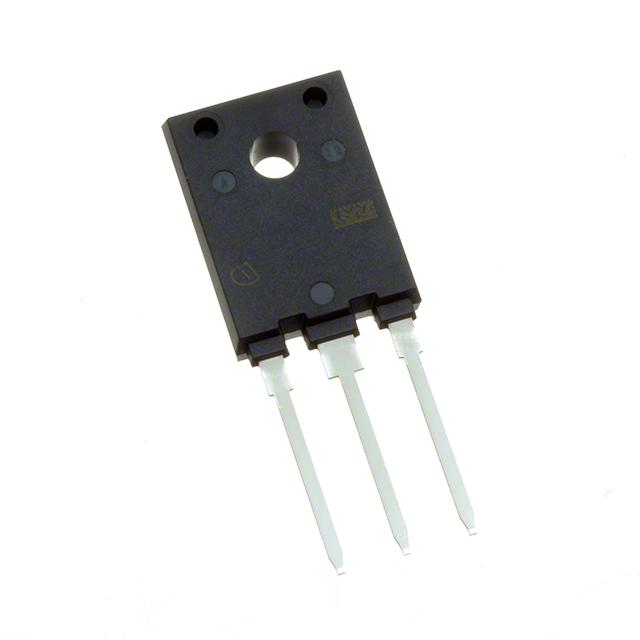

    IKFW40N60DH3E 是一款高性能绝缘栅双极型晶体管(IGBT),采用先进的 TRENCHSTOP™ 技术,并配备快速且软恢复的反并联二极管。该器件封装于完全隔离的 TO-247 封装中,适用于高频率开关应用。它特别适合应用于空调功率因数校正(PFC)、通用驱动器(GPD)及伺服驱动等领域。

    技术参数


    极限参数
    - 集电极-发射极电压:\( V{CE} \) ≥ 600V
    - 直流集电极电流:\( IC \) ≤ 34.0A (25°C),30.0A (65°C),44.0A (脉冲)
    - 反向恢复时间:\( t{rr} \) ≤ 72ns (25°C),125ns (175°C)
    - 最大功率耗散:\( P{tot} \) ≤ 111.0W (25°C),81.0W (65°C)
    热阻抗
    - IGBT 结-散热器热阻:\( R{th(j-h)} \) 1.15-1.35K/W
    - 二极管结-散热器热阻:\( R{th(j-h)} \) 2.43-2.67K/W
    - 结-环境热阻:\( R{th(j-a)} \) 65K/W
    电气特性
    - 输出饱和电压:\( V{CE(sat)} \) ≤ 2.3V (25°C),2.70V (175°C)
    - 输入电容:\( C{ies} \) 1183pF
    - 传输电容:\( C{res} \) 32pF
    - 门极电荷:\( QG \) 107.0nC

    产品特点和优势


    IKFW40N60DH3E 采用 TRENCHSTOP™ 技术,具有以下特点:
    - 短路承受时间:5µs (175°C)
    - 正温度系数:确保了在高温条件下的稳定运行
    - 低电磁干扰 (EMI):提供更好的电磁兼容性
    - 快速软恢复反并联二极管:提高了电路的整体效率
    - 最高结温可达175°C:能够在极端环境下稳定工作
    - 2500 VRMS 电气隔离:确保安全可靠的应用
    这些特点使其成为高频率、高功率应用的理想选择,并在市场上具备显著的竞争优势。

    应用案例和使用建议


    该产品广泛应用于空调 PFC、通用驱动器及伺服驱动系统中。例如,在空调 PFC 应用中,它可以高效地处理高频率开关任务,从而提高能源效率。在实际应用中,用户需要注意散热管理,以确保其在高功率状态下的稳定性。
    建议用户:
    - 使用适当的散热器,确保散热器与 IGBT 之间的接触良好。
    - 在电路设计中加入合适的滤波电容器,以减少电磁干扰。

    兼容性和支持


    IKFW40N60DH3E 支持多种电路设计,并可以与不同制造商的其他电子元器件和设备兼容。Infineon 提供详细的测试条件和验证报告,确保产品质量和可靠性。此外,Infineon 还提供了详细的安装指南和技术支持服务,以帮助客户解决应用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | IGBT 温度过高 | 检查散热器安装情况,确保良好的接触和散热性能。 |
    | 开关损耗过高 | 调整门极电阻值,优化门极驱动条件。 |
    | 反向恢复电流过大 | 检查负载电感和电容值,调整电路参数以降低应力。 |

    总结和推荐


    IKFW40N60DH3E 是一款高度可靠的 IGBT,其优异的性能和广泛的应用范围使其成为电力电子领域的理想选择。通过使用 TRENCHSTOP™ 技术和快速软恢复反并联二极管,该产品能够有效提高系统的整体性能和效率。强烈推荐给需要高性能 IGBT 的工程师和技术人员。
    本产品具有出色的性价比和强大的技术支持,能够满足各种严苛的应用需求。希望以上信息能帮助您更好地理解和使用这款卓越的 IGBT。

IKFW40N60DH3EXKSA1参数

参数
集电极电流 34A
最大功率耗散 111W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 2.3V
配置 独立式
通用封装 TO-247-3-AI
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IKFW40N60DH3EXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKFW40N60DH3EXKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKFW40N60DH3EXKSA1 IKFW40N60DH3EXKSA1数据手册

IKFW40N60DH3EXKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ ¥ 37.7114
16+ ¥ 36.5815
30+ ¥ 24.8709
60+ ¥ 24.1248
120+ ¥ 23.4021
库存: 1672
起订量: 14 增量: 0
交货地:
最小起订量为:8
合计: ¥ 301.69
