IDD10SG60CXTMA2

产品分类: 整流二极管/整流桥

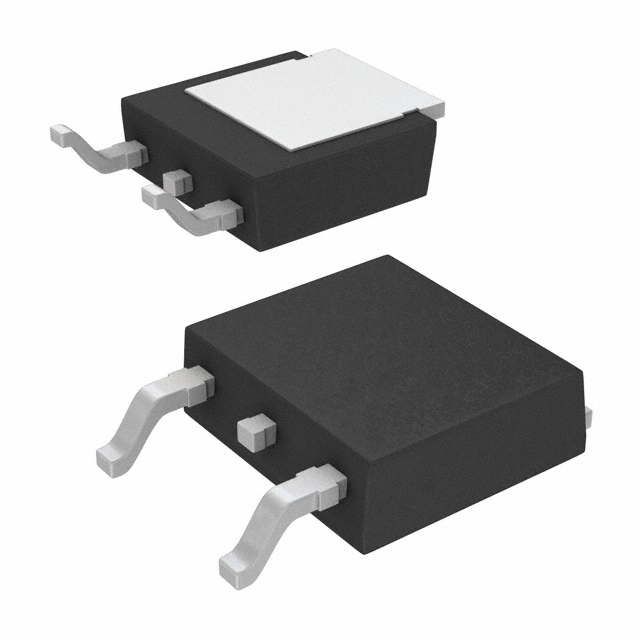

产品描述: Infineon 碳化硅肖特基二极管 肖特基整流二极管, 10A, 1.8V, 表面贴装, DPAK (TO-252)封装
供应商型号: 3625438
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 整流二极管/整流桥 IDD10SG60CXTMA2

IDD10SG60CXTMA2概述

    IDD10SG60C 3rd Generation thinQ!TM SiC Schottky Diode

    产品简介


    IDD10SG60C 是一种基于第三代SiC(碳化硅)材料的Schottky二极管。这种二极管适用于需要快速开关的应用场合,例如连续模式功率因数校正(CCM PFC)、电机驱动、太阳能应用和不间断电源(UPS)。它的主要特点是采用革命性的半导体材料SiC,能够在高速切换时表现出卓越的性能。

    技术参数


    以下是IDD10SG60C的主要技术参数:
    | 参数 | 符号 | 条件 | 单位 | 最小值 | 典型值 | 最大值 |
    ||
    | 持续正向电流 | IF | TC<130°C | A 10
    TC=25°C, tp=10ms | A 51
    TC=150°C, tp=10ms | A 44
    | 非重复峰值正向电流 | IF,max | TC=25°C, tp=10µs | A 410
    ∫i^2 dt, TC=25°C, tp=10ms| A·s^2 13
    TC=150°C, tp=10ms | A·s^2 10
    | 重复峰值反向电压 | VRRM | Tj=25°C | V 600
    | 反向电压 dv/dt 耐受性 | dv/dt | VR= 0…480 V | V/ns 50
    | 功率耗散 | Ptot | TC=25°C | W 120
    | 工作和存储温度 | Tj, Tstg °C | -55 175 |
    | 焊接温度 | Tsold reflow | MSL1 | °C 260

    产品特点和优势


    - 材料创新:采用SiC材料,相较于传统的硅材料,具有更低的损耗和更高的效率。
    - 高速切换:由于无反向恢复时间常数,使得其在高频应用中表现优异。
    - 温度独立性:其开关行为不依赖于温度变化,适用于宽温范围内的应用。
    - 高浪涌电流能力:能够承受较高的浪涌电流,增强耐用性和可靠性。

    应用案例和使用建议


    IDD10SG60C 二极管适用于各种高速开关应用,如连续模式功率因数校正(CCM PFC)、电机驱动、太阳能系统和不间断电源(UPS)。为了更好地利用该产品,建议在设计时考虑以下几点:
    - 散热管理:确保有效的散热,以避免因过热导致性能下降。
    - 电路布局:合理安排电路布局,减少寄生电感和电容的影响。
    - 并联使用:在需要更高电流容量的情况下,可以考虑多个二极管并联使用。

    兼容性和支持


    IDD10SG60C 具有标准的PG-TO252-3封装形式,易于集成到现有系统中。Infineon Technologies提供了详细的技术文档和支持服务,包括在线资源和客户服务。

    常见问题与解决方案


    - 问题:二极管在高温下性能下降
    - 解决办法:确保良好的散热措施,例如添加散热片或风扇。

    - 问题:二极管出现过压现象
    - 解决办法:使用适当的保护电路,例如TVS二极管或钳位电路。

    总结和推荐


    IDD10SG60C 二极管是一款高性能的SiC Schottky二极管,具备快速切换、低损耗和温度独立性的特点,特别适合高速开关应用。其优越的性能使其在市场上具有很高的竞争力。建议在设计高性能电源转换器或电机控制系统时考虑使用这款产品。

IDD10SG60CXTMA2参数

参数
Ir - 反向电流 90μA
Vr-反向电压 600V
反向恢复时间 0μs
正向浪涌电流 51A
配置 独立式
If - 正向电流 10A
通用封装 TO-252-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IDD10SG60CXTMA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IDD10SG60CXTMA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES IDD10SG60CXTMA2 IDD10SG60CXTMA2数据手册

IDD10SG60CXTMA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.4973
10+ ¥ 19.2615
100+ ¥ 18.9176
500+ ¥ 18.5736
1000+ ¥ 18.5736
库存: 5202
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.49
