FF900R12IE4BOSA1

产品分类: IGBT模块
产品描述: 5.1KW 单一 2.05V@ 15V,900A 900A PRIMEPACK-2 底座安装 172mm*89mm*38mm
供应商型号: 18E1-FF900R12IE4BOSA1
供应商: 国内现货
标准整包数: 3

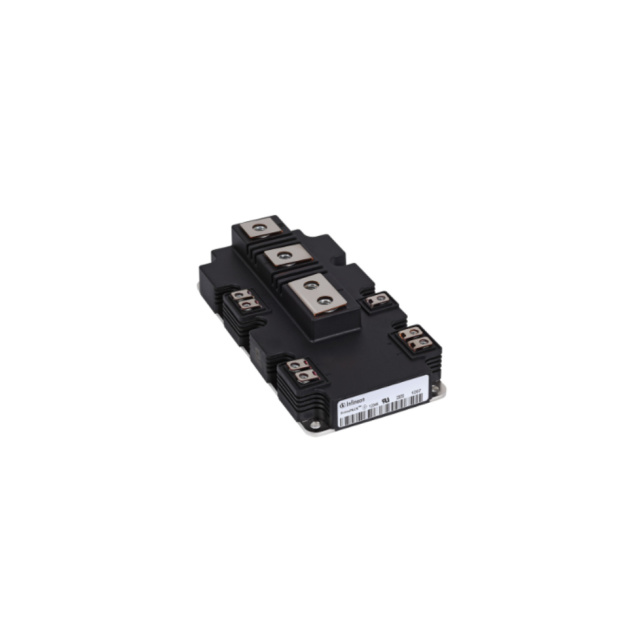

INFINEON TECHNOLOGIES IGBT模块 FF900R12IE4BOSA1

FF900R12IE4BOSA1概述

    FF900R12IE4 IGBT-Module 技术手册

    1. 产品简介


    FF900R12IE4 是一款采用 PrimePACK™2 封装的 IGBT 模块,集成了 Trench/Feldstopp IGBT4 技术及Emitter Controlled 4 反向二极管和 NTC 热敏电阻。该模块适用于多种电力转换应用,如电机驱动、谐振逆变器、牵引驱动、UPS 系统及风力发电机等。

    2. 技术参数


    - 电压参数:
    - 集电极-发射极断态电压(VCES):1200V
    - 最大持续集电极电流(IC nom):900A
    - 峰值周期性集电极电流(ICRM):1800A
    - 功率和损耗:
    - 额定总损耗(Ptot):5.10 kW
    - 开关能量损耗(Eon 和 Eoff):在不同温度下具体数值见表
    - 热阻抗:
    - 结到外壳热阻抗(RthJC):29.5 K/W(IGBT)
    - 外壳到散热片热阻抗(RthCH):14.0 K/W(IGBT)
    - 电气特性:
    - 门极-发射极峰值电压(VGES):±20V
    - 门极电荷(QG):6.40 μC
    - 门极-发射极反向恢复电流(IRM):最大710A
    - 反向恢复能量(Erec):最大90mJ

    3. 产品特点和优势


    - 高可靠性: 自限短路能力,耐受高温环境
    - 高性能: 低开关损耗,高耐压稳定性
    - 高功率密度: 设计上具有优良的散热性能
    - 集成热敏电阻: 提供实时温度监控,确保安全运行

    4. 应用案例和使用建议


    - 应用实例:
    - 在电动机驱动系统中实现高效的能量转换和调速控制
    - 用于谐振逆变器,提升系统效率
    - 使用建议:
    - 严格遵守散热要求,使用适当尺寸的散热片
    - 根据具体应用选择合适的安装方法,如使用M5螺丝进行模块固定

    5. 兼容性和支持


    - 兼容性: 本模块适合用于与各种高压应用相匹配的电路设计中
    - 技术支持: 厂商提供详细的安装和使用指南,通过官网可获取更多资源

    6. 常见问题与解决方案


    - 问题1: 模块温度异常升高
    - 解决方案: 检查散热系统,确保散热片接触良好且无堵塞
    - 问题2: 开关频率时性能波动
    - 解决方案: 调整驱动电路,确保门极信号稳定且无干扰

    7. 总结和推荐


    综上所述,FF900R12IE4 是一款具备高性能、高可靠性的IGBT模块,适用于多种高压电力转换应用。其强大的功能特性和广泛的适用范围使其成为众多工业应用的理想选择。强烈推荐使用该产品。

FF900R12IE4BOSA1参数

参数
集电极电流 900A
最大功率耗散 5.1KW
VCEO-集电极-发射极最大电压 2.05V@ 15V,900A
最大集电极发射极饱和电压 -
配置 单一
长*宽*高 172mm*89mm*38mm
通用封装 PRIMEPACK-2
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FF900R12IE4BOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF900R12IE4BOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF900R12IE4BOSA1 FF900R12IE4BOSA1数据手册

FF900R12IE4BOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ ¥ 3465.6
库存: 3
起订量: 3 增量: 3
交货地:
最小起订量为:3
合计: ¥ 10396.8
