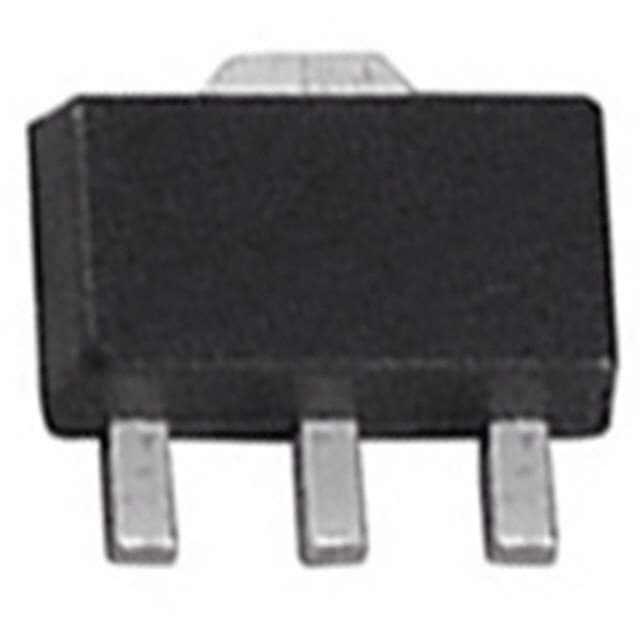

BFN18H6327XTSA1

产品分类: 三极管(BJT)
产品描述: 500mV@ 2mA,20mA NPN 1.5W 5V 100nA 300V 300V 200mA SOT-89-4 贴片安装
供应商型号: UA-BFN18H6327XTSA1
供应商: 海外现货
标准整包数: 1000
INFINEON TECHNOLOGIES 三极管(BJT) BFN18H6327XTSA1

BFN18H6327XTSA1概述

    BFN18 NPN Silicon High-Voltage Transistor 技术手册

    1. 产品简介


    BFN18 是一款 NPN 硅高电压晶体管,适用于视频输出电路、电视设备及开关电源等领域。该产品具有高击穿电压、低集电极-发射极饱和电压等特点,可提供稳定的电流和电压转换能力。此外,BFN18 还提供互补型 PNPN 晶体管(BFN19)。

    2. 技术参数


    - 最大额定值:
    - 集电极-发射极电压 \( V{CEO} \): 最大 300 V
    - 集电极-基极电压 \( V{CBO} \): 最大 300 V
    - 发射极-基极电压 \( V{EBO} \): 最大 -5 V
    - 集电极电流 \( IC \): 最大 200 mA
    - 峰值集电极电流 \( I{CM} \): 最大 500 mA
    - 基极电流 \( IB \): 最大 100 mA
    - 峰值基极电流 \( I{BM} \): 最大 200 mA
    - 总功率耗散 \( P{tot} \): 1.5 W(当散热片温度 \( Ts \) 为 120 °C)
    - 结温 \( Tj \): 最大 150 °C
    - 存储温度 \( T{stg} \): -65 °C 至 150 °C
    - 热阻抗:
    - 结-焊点 \( R{thJS} \): 最大 20 K/W
    - 直流特性:
    - 集电极-发射极击穿电压 \( V(BR){CEO} \): 最小 300 V
    - 集电极-基极击穿电压 \( V(BR){CBO} \): 最小 300 V
    - 发射极-基极击穿电压 \( V(BR){EBO} \): 最小 5 V
    - 集电极-基极截止电流 \( I{CBO} \): 最大 0.1 µA
    - 发射极-基极截止电流 \( I{EBO} \): 最大 100 nA
    - 直流电流增益 \( h{FE} \):
    - \( IC \) = 1 mA 时,\( V{CE} \) = 10 V,最小 25
    - \( IC \) = 10 mA 时,\( V{CE} \) = 10 V,最小 40
    - \( IC \) = 30 mA 时,\( V{CE} \) = 10 V,最小 30
    - 集电极-发射极饱和电压 \( V{CEsat} \): \( IC \) = 20 mA,\( IB \) = 2 mA 时,最小 0.5 V
    - 基极-发射极饱和电压 \( V{BEsat} \): \( IC \) = 20 mA,\( IB \) = 2 mA 时,最小 0.9 V
    - 交流特性:
    - 转换频率 \( fT \): \( IC \) = 20 mA,\( V{CE} \) = 10 V 时,最小 70 MHz
    - 集电极-基极电容 \( C{Cb} \): \( V{CB} \) = 30 V,\( f \) = 1 MHz 时,最小 1.5 pF

    3. 产品特点和优势


    BFN18 的关键优势在于其高电压承受能力和低功耗特性。这些特性使其非常适合用于视频输出电路和电视设备。同时,由于其优良的电流增益和低饱和电压,它在开关电源的应用中表现尤为出色。此外,BFN18 符合 RoHS 标准,确保无铅包装,提高了环保标准。

    4. 应用案例和使用建议


    BFN18 可广泛应用于各种视频输出电路、电视设备及开关电源。例如,在电视输出电路中,BFN18 可以有效地处理高电压信号,并提供良好的电流转换能力。对于开关电源应用,BFN18 的低功耗特性和高电流增益能够确保稳定的输出和高效的能源利用。
    使用建议:
    - 在使用过程中,注意不要超过绝对最大额定值,以避免损坏设备。
    - 对于高电流应用,确保足够的散热措施,避免过热。
    - 在设计电路时,考虑到 BFN18 的直流和交流特性,合理设置相关参数以获得最佳性能。

    5. 兼容性和支持


    BFN18 提供多种封装形式,如 SOT89 封装。关于具体兼容性和技术支持,建议联系 Infineon Technologies 的当地办事处获取详细信息。

    6. 常见问题与解决方案


    - 问题:如何确保 BFN18 的可靠运行?
    解决办法: 遵循手册中的绝对最大额定值和建议的使用条件,定期进行电路检查,确保散热措施到位。
    - 问题:如何正确测量直流电流增益 \( h{FE} \)?
    解决办法: 使用合适的测试仪器,并按照手册中的测试条件进行操作。注意避免超过规定的脉冲测试时间和占空比限制。
    - 问题:如何选择合适的散热片来辅助散热?
    解决办法: 根据手册中的热阻抗数据,计算所需的散热面积,并选择合适尺寸和材料的散热片。

    7. 总结和推荐


    总体而言,BFN18 是一款高性能、高可靠性的 NPN 硅高电压晶体管,特别适合视频输出电路和开关电源等应用。其优越的直流和交流特性使其在市场上具有很强的竞争力。强烈推荐在上述应用场景中使用 BFN18,以获得稳定可靠的性能。

BFN18H6327XTSA1参数

参数
VCEO-集电极-发射极最大电压 300V
VEBO-最大发射极基极电压 5V
晶体管类型 NPN
VCBO-最大集电极基极电压 300V
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 2mA,20mA
配置 独立式
最大功率耗散 1.5W
最大集电极发射极饱和电压 500mV@ 2mA,20mA
集电极截止电流 100nA
集电极电流 200mA
通用封装 SOT-89-4
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

BFN18H6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BFN18H6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 三极管(BJT) INFINEON TECHNOLOGIES BFN18H6327XTSA1 BFN18H6327XTSA1数据手册

BFN18H6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
