首页  >  产品百科  >  FF600R12KE4BOSA1

FF600R12KE4BOSA1

产品分类: IGBT模块
产品描述: 英飞凌 IGBT, 最大 1200 V, 最大 600 A
供应商型号: 2224794
供应商: 海外现货
标准整包数: 1

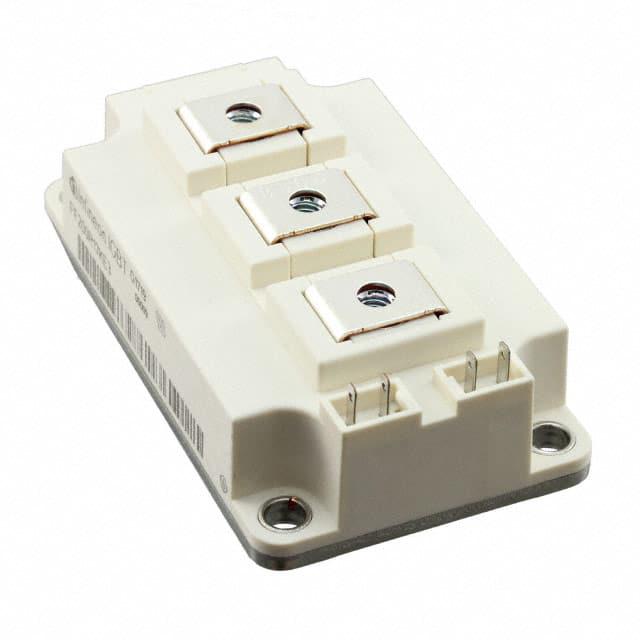

INFINEON TECHNOLOGIES IGBT模块 FF600R12KE4BOSA1

FF600R12KE4BOSA1概述

    FF600R12KE4 IGBT Module: Technical Overview and Analysis

    1. 产品简介


    产品类型:
    FF600R12KE4 是一种采用 Trench/Feldstop IGBT4 技术和 Emitter-Controlled 4 二极管的 62 毫米 C 系列模块。它主要应用于高功率转换器、电机驱动、UPS 系统及风力发电机等场合。
    主要功能:
    - 高效能转换
    - 适用于高温和高电压环境
    - 低损耗设计
    - 具有良好的鲁棒性

    2. 技术参数


    以下是该模块的主要技术规格:
    | 参数 | 值 |

    | 最大栅极-发射极峰值电压 | ±20V |
    | 集电极-发射极间断态电压 | 1200V |
    | 额定集电极电流 | 600A(连续) |
    | 额定峰值集电极电流 | 1200A |
    | 集电极-发射极饱和压 | 1.75V 至 2.20V |
    | 栅极阈值电压 | 5.25V 至 6.35V |
    | 栅极电荷 | 5.00μC |
    | 输入电容 | 38.0nF |
    | 回馈电容 | 1.40nF |
    | 栅极-发射极漏电流 | 400nA |
    | 开启延迟时间 | 0.17μs 至 0.18μs |
    | 关断延迟时间 | 0.40μs 至 0.52μs |

    3. 产品特点和优势


    - 扩展的工作温度范围:Tvj op 范围为 -40°C 至 150°C。
    - 低损耗:提供低开关损耗(低 VCEsat 和低关断能量损失),降低整体功耗。
    - 高鲁棒性:具备出色的抗短路能力,保证在恶劣环境下的可靠性。
    - 集成度高:集成了 Trench/Feldstop IGBT4 技术和 Emitter-Controlled 4 二极管,简化系统设计。

    4. 应用案例和使用建议


    典型应用场景:
    - 工业驱动系统:用于工业自动化中的高功率驱动系统。
    - 不间断电源系统 (UPS):确保关键负载在电力故障时的持续供电。
    - 风力发电:实现高效的电力转换。
    使用建议:
    - 在高功率转换器应用中,考虑使用适当的散热装置来优化热管理。
    - 对于电机驱动,建议进行详细的设计验证,以确保开关损耗和热管理均满足要求。

    5. 兼容性和支持


    - 兼容性:本模块与其他标准 IGBT 和二极管相兼容,便于在现有系统中进行替换或升级。
    - 支持和服务:厂商提供了详尽的技术文档和支持服务,客户可通过官方网站获取更多资料和直接技术支持。

    6. 常见问题与解决方案


    - Q: 模块出现过早失效?
    - A: 检查电路设计,特别是散热部分,可能需要改善散热措施。

    - Q: 开关损耗过高?
    - A: 适当调整栅极电阻以优化开关速度,降低损耗。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 低损耗:减少能耗,提升效率。
    - 高鲁棒性:适合苛刻的应用环境。
    - 易用性:适用于多种高功率系统,简化设计。
    推荐:
    鉴于上述特性,强烈推荐 FF600R12KE4 IGBT 模块用于需要高可靠性和高效能转换的应用中。

FF600R12KE4BOSA1参数

参数
集电极电流 600A
最大功率耗散 1.2KW
VCEO-集电极-发射极最大电压 2.2V@ 15V,600A
最大集电极发射极饱和电压 -
配置 半桥
安装方式 底座安装
零件状态 在售
包装方式 托盘

FF600R12KE4BOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF600R12KE4BOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF600R12KE4BOSA1 FF600R12KE4BOSA1数据手册

FF600R12KE4BOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1268.4261
3+ ¥ 1230.3781
5+ ¥ 1205.767
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1268.42
