IPP80N08S406AKSA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道MOS管, Vds=80 V, 80 A, TO-220封装, 通孔安装, 3引脚
供应商型号: IPP80N08S406AKSA1
供应商: 国内现货
标准整包数: 1

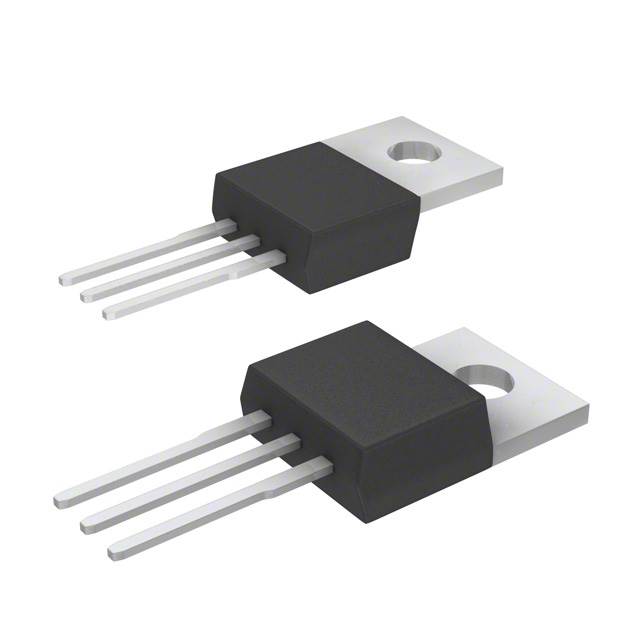

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPP80N08S406AKSA1

IPP80N08S406AKSA1概述


    产品简介


    IPB80N08S4-06 N-Channel Enhancement Mode Power Transistor
    OptiMOS™-T2系列的IPB80N08S4-06是一款高性能N沟道增强型功率场效应晶体管(Power MOSFET)。该产品以其卓越的热性能和电气特性,广泛应用于各种高功率电子系统中,如电机控制、电源转换和逆变器等。通过其强大的电流承载能力和高效的开关性能,该产品在电力电子应用中表现出色。

    技术参数


    - 基本参数
    - 类型:N沟道增强模式
    - 最大连续漏极电流 \(ID\):80 A
    - 击穿电压 \(V{(BR)DSS}\):80 V
    - 最大栅源电压 \(V{GS}\):±20 V
    - 热阻 \(R{thJC}\):1.0 K/W
    - 功率耗散 \(P{tot}\):150 W
    - 工作温度范围:-55°C 至 +175°C
    - 动态特性
    - 输入电容 \(C{iss}\):3600-4800 pF
    - 输出电容 \(C{oss}\):1400-1860 pF
    - 反向转移电容 \(C{rss}\):75-150 pF
    - 静态特性
    - 漏源导通电阻 \(R{DS(on)}\):典型值为4.7 mΩ(最大值为5.5 mΩ)

    产品特点和优势


    IPB80N08S4-06 具有多项优势使其在市场上具有高度竞争力:
    - AEC-Q101认证:确保产品符合汽车电子领域的高标准。
    - 绿色产品:无铅设计符合RoHS标准,对环境保护做出贡献。
    - 耐高温特性:MSL1等级支持最高260°C的峰值回流温度,适应严苛的工作环境。
    - 卓越的热性能:1.0 K/W的热阻值保证了良好的散热效果。
    - 高可靠性:100%雪崩测试保证了产品的高可靠性和长寿命。

    应用案例和使用建议


    IPB80N08S4-06 广泛应用于各种高功率应用,例如:
    - 电机驱动:利用其低导通电阻和高电流承载能力,提高电机效率。
    - 电源转换器:其快速开关性能和高可靠性的特性适用于高效能电源转换器。
    - 逆变器:适用于光伏逆变器等高要求的应用场景。
    使用建议:
    - 在应用中应注意温度管理,以防止过热导致器件损坏。
    - 利用其出色的栅电荷特性,在设计时应考虑减少开关损耗。

    兼容性和支持


    - 封装类型:IPB80N08S4-06提供三种不同的封装形式:PG-TO263-3-2、PG-TO262-3-1 和 PG-TO220-3-1,满足不同应用场景的需求。
    - 兼容性:与多数主流控制器和驱动器兼容。
    - 技术支持:Infineon Technologies提供详尽的技术文档和支持,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:在高电流下运行时,设备发热严重。
    - 解决方案:增加外部散热措施,如安装散热片或风扇,优化电路布局。
    - 问题2:长时间工作后设备出现异常。
    - 解决方案:检查是否存在过载情况,确保工作温度在安全范围内,并进行必要的维护。

    总结和推荐


    IPB80N08S4-06 是一款性能优异的N沟道增强型功率MOSFET,适合于高功率应用。凭借其卓越的热性能、高可靠性和广泛的工作温度范围,该产品在电力电子领域具有很高的应用价值。强烈推荐使用,特别是在需要高电流承载能力和良好散热性能的应用场合。

IPP80N08S406AKSA1参数

参数
Id-连续漏极电流 80A
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 4.8nF@25V
Vgs(th)-栅源极阈值电压 4V@ 90µA
栅极电荷 70nC@ 10 V
Vds-漏源极击穿电压 80V
最大功率耗散 150W(Tc)
Rds(On)-漏源导通电阻 5.8mΩ@ 80A,10V
配置 独立式
通道数量 1
FET类型 1个N沟道
长*宽*高 10mm*4.4mm*15.65mm
通用封装 TO-220
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

IPP80N08S406AKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPP80N08S406AKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPP80N08S406AKSA1 IPP80N08S406AKSA1数据手册

IPP80N08S406AKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
