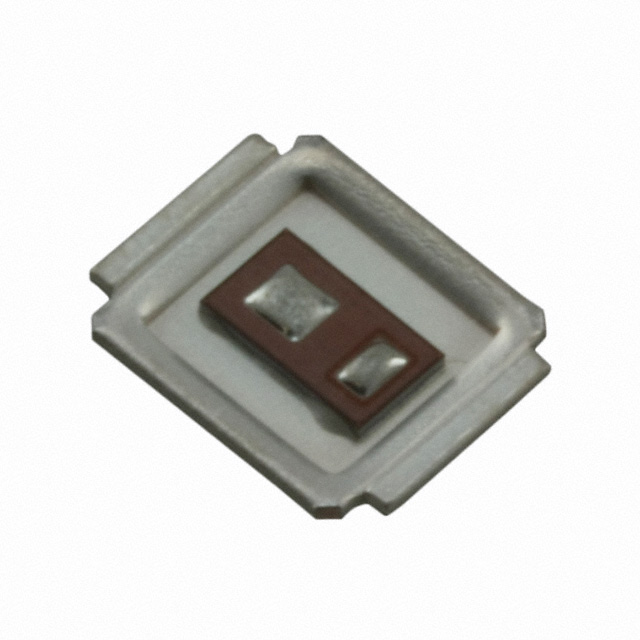

IRF6712STR1PBF

产品分类: 场效应管(MOSFET)
产品描述: 2.2W(Ta),36W(Tc) 20V 2.4V@ 50µA 18nC@ 4.5 V 1个N沟道 25V 4.9mΩ@ 17A,10V 17A 1.57nF@13V 直接安装,贴片安装 4.85mm*3.95mm*700μm
供应商型号: ET-1436938
供应商: 海外现货
标准整包数: 0
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRF6712STR1PBF

IRF6712STR1PBF概述

    IRF6712SPbF DirectFET Power MOSFET 技术手册

    1. 产品简介


    IRF6712SPbF 是一款结合了最新 HEXFET® 功率 MOSFET 硅技术与先进 DirectFET™ 封装技术的高性能电子元器件。这款器件特别适用于高效率 DC-DC 转换器,特别是为新一代处理器供电的转换器。它采用了 Micro-8 足寸封装,具有极低的0.7毫米厚度,同时在电源系统中的热传递效率提高了80%,使其成为高效能电子设备的理想选择。

    2. 技术参数


    - 最大漏源电压 (VDS):25V
    - 最大栅源电压 (VGS):±20V
    - 典型导通电阻 (RDS(on)):3.8mΩ@ 10V,6.7mΩ@ 4.5V
    - 总栅电荷 (Qg tot):12nC
    - 总漏栅电荷 (Qgd):4.0nC
    - 开关电荷 (Qsw):5.8nC
    - 输出电容 (Coss):490pF
    - 逆向传输电容 (Crss):210pF
    - 线性降额因子:0.017W/°C

    3. 产品特点和优势


    IRF6712SPbF 具有多项独特功能,如低阻抗、低电荷和超低封装电感,这些使得其在电源系统中的功率损耗显著降低。此外,其双面冷却能力提高了热传递效率,使热阻降低了80%。这使得该产品非常适合高频开关应用,并在 CPU 核心 DC-DC 转换器中有广泛应用。

    4. 应用案例和使用建议


    IRF6712SPbF 在多款高效率 DC-DC 转换器中得到了广泛应用,特别是在需要处理高电流密度的场合。对于需要更高效率和更低功耗的应用,建议使用 IRF6712SPbF。同时,根据手册中的应用指南(AN-1035),制造商推荐采用现有的表面贴装技术进行组装,确保良好的焊接效果。

    5. 兼容性和支持


    IRF6712SPbF 与现有的一些表面贴装技术兼容,如气相焊、红外线焊接和对流焊接等。Infineon Technologies 为该产品提供了全面的技术支持,包括详细的组装指南和制造方法说明,以确保最佳的性能和可靠性。

    6. 常见问题与解决方案


    - 问题1:如何确保正确的焊接效果?
    - 解决方案:遵循 Infineon 的 AN-1035 应用指南,确保使用合适的焊料工艺和设备。

    - 问题2:如何在高温环境下保证稳定的工作?
    - 解决方案:确保良好的散热措施,避免器件因过热而失效。

    7. 总结和推荐


    IRF6712SPbF DirectFET Power MOSFET 凭借其优异的导电和开关性能、出色的热传递能力和广泛的适用范围,是高效率 DC-DC 转换器的理想选择。强烈推荐使用此产品用于需要高性能和可靠性的应用场合。

IRF6712STR1PBF参数

参数
Vds-漏源极击穿电压 25V
最大功率耗散 2.2W(Ta),36W(Tc)
Id-连续漏极电流 17A
FET类型 1个N沟道
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 1.57nF@13V
栅极电荷 18nC@ 4.5 V
Rds(On)-漏源导通电阻 4.9mΩ@ 17A,10V
配置 独立式
通道数量 1
Vgs(th)-栅源极阈值电压 2.4V@ 50µA
长*宽*高 4.85mm*3.95mm*700μm
安装方式 直接安装,贴片安装
包装方式 卷带包装

IRF6712STR1PBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRF6712STR1PBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRF6712STR1PBF IRF6712STR1PBF数据手册
