FS75R12KT3GBOSA1

产品分类: IGBT模块
产品描述: 355W 三相反相器 2.15V@ 15V,75A 100A 底座安装 122mm*62mm*17mm
供应商型号: CY-FS75R12KT3GBOSA1
供应商: Avnet
标准整包数: 1

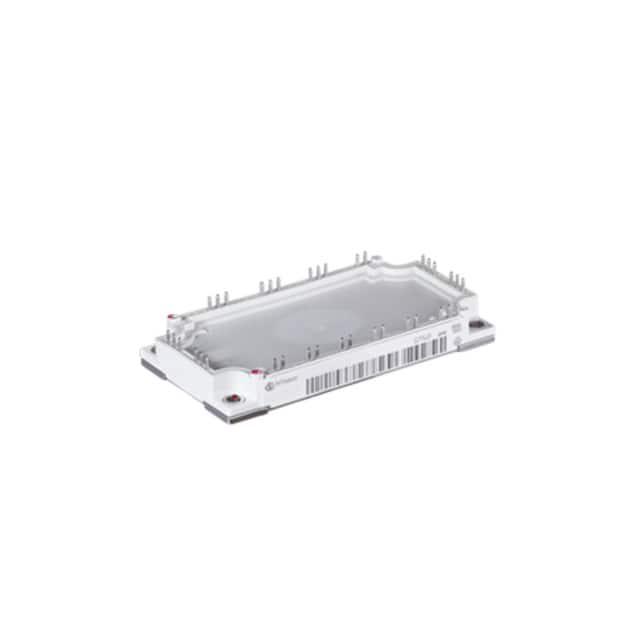

INFINEON TECHNOLOGIES IGBT模块 FS75R12KT3GBOSA1

FS75R12KT3GBOSA1概述

    EconoPACK™3 模块:高性能 IGBT 和高效率二极管解决方案

    产品简介


    EconoPACK™3 是一种专为高压变频器(逆变器)设计的功率模块,集成了快速 Trench/FIELDSTOP IGBT3 及发射极控制的高效率二极管。这种紧凑型模块旨在满足现代电力电子系统对高性能和高可靠性的需求,广泛应用于工业电机驱动、风力发电及电源转换等领域。

    技术参数


    - IGBT
    - 集电极-发射极耐压(VCEsat):1200 V
    - 连续直流集电极电流(IC):75 A(TC = 80°C,Tvj max = 150°C)
    - 峰值重复峰值集电极电流(ICRM):150 A
    - 总功耗(Ptot):355 W
    - 门极-发射极峰值电压(VGES):±20 V
    - 门极-发射极漏电流(IGES):400 nA
    - 门极负载(QG):0.70 µC
    - 内部门极电阻(RGint):10 Ω
    - 开关损耗(Eon/Eoff):根据具体条件变化
    - 二极管
    - 峰值重复反向电压(VRRM):1200 V
    - 连续直流正向电流(IF):75 A
    - 正向压降(VF):1.65 V
    - 门极-发射极峰值电压(VGES):±20 V
    - 回收电荷(Qr):7.00 µC

    产品特点和优势


    - 高效率: EconoPACK™3 模块采用最新的 IGBT3 和高效率二极管技术,确保在各种条件下都能提供高效能输出。
    - 卓越的热管理: 模块具有优异的热阻特性,保证在极端环境下也能保持稳定运行。
    - 高可靠性: 精密的设计和制造工艺使得模块在严苛的应用环境中依然能够提供长期可靠的性能。
    - 集成度高: 集成化的封装结构简化了电路设计,减少布线复杂度,便于安装和维护。

    应用案例和使用建议


    - 工业电机驱动: EconoPACK™3 在工业电机驱动系统中表现出色,能够显著提升系统效率并延长使用寿命。
    - 风力发电: 在风力发电系统中,EconoPACK™3 的高效率和低损耗特性能够帮助提高整体系统效率。
    - 电源转换: 适用于多种电源转换应用,如不间断电源(UPS)系统和开关电源。
    使用建议:
    - 散热设计: 注意散热设计,以确保模块能够在高温环境下稳定工作。
    - 匹配外部组件: 选择合适的外部栅极电阻(RG)以优化开关性能。

    兼容性和支持


    - EconoPACK™3 模块与标准逆变器设计兼容,可以轻松集成到现有系统中。
    - Infineon 提供详尽的应用指南和技术支持,帮助用户实现最佳系统性能。

    常见问题与解决方案


    - 问: 模块在高温下工作时是否会过热?
    - 答: 使用适当的散热设计和材料(如导热膏),可以有效降低热阻,防止过热。

    - 问: 模块的输入输出信号如何匹配?
    - 答: 参考手册中的电气特性和接口规格,正确配置外围电路以实现最佳匹配。

    总结和推荐


    EconoPACK™3 模块是一款高性能、高可靠性的功率模块,非常适合用于需要高效率和良好热管理的应用场合。其集成化设计和优异的电气特性使其成为工业电机驱动、风力发电和电源转换系统的理想选择。我们强烈推荐在上述应用中使用 EconoPACK™3 模块。

FS75R12KT3GBOSA1参数

参数
最大功率耗散 355W
VCEO-集电极-发射极最大电压 2.15V@ 15V,75A
最大集电极发射极饱和电压 -
配置 三相反相器
集电极电流 100A
长*宽*高 122mm*62mm*17mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FS75R12KT3GBOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS75R12KT3GBOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS75R12KT3GBOSA1 FS75R12KT3GBOSA1数据手册

FS75R12KT3GBOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 88.8319 ¥ 719.6122
25+ $ 85.1612 ¥ 707.2051
50+ $ 81.4905 ¥ 694.7979
100+ $ 80.0222 ¥ 688.5944
300+ $ 79.288 ¥ 682.3908
500+ $ 78.5539 ¥ 676.1873
1000+ $ 76.3514 ¥ 645.1695
5000+ $ 76.3514 ¥ 645.1695
库存: 637
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 719.61
直接购买
加入购物车
