FZ600R17KE3HOSA1

产品分类: IGBT模块
产品描述: 3.12KW 单一 2.45V@ 15V,600A 840A 底座安装
供应商型号: 10B-2726204-4
供应商: 国内现货
标准整包数: 1

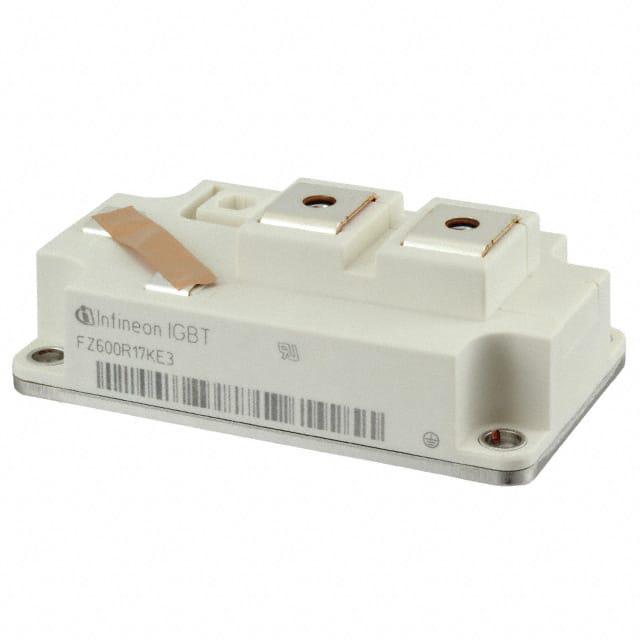

INFINEON TECHNOLOGIES IGBT模块 FZ600R17KE3HOSA1

FZ600R17KE3HOSA1概述


    产品简介


    FZ600R17KE3 IGBT模块是一款高性能的绝缘栅双极晶体管(IGBT)模块,主要用于高功率转换器、电机驱动和风力发电机等领域。该模块集成了Trench/Fielstop IGBT3和Emitter Controlled 3二极管,具有出色的开关性能和可靠性。

    技术参数


    - 最大电压:VCES = 1700V
    - 最大电流:
    - 持续直流电收集器电流:IC nom = 600A
    - 最大周期峰值电流:ICRM = 1200A
    - 总功耗:Ptot = 3150W (TC = 25°C, Tvj max = 150°C)
    - 门极发射器峰值电压:VGES = +/-20V
    - 特征值:
    - 集电极发射器饱和电压:VCE sat = 2.00V 至 2.45V
    - 门极阈值电压:VGEth = 5.2V 至 6.4V
    - 门极电荷:QG = 7.00µC
    - 内部门极电阻:RGint = 1.3Ω
    - 输入电容:Cies = 54.0nF
    - 回馈电容:Cres = 1.70nF
    - 集电极发射器截止电流:ICES = 3.0mA
    - 门极发射器漏电流:IGES = 400nA
    - 开启延迟时间:td on = 0.28μs 至 0.30μs
    - 上升时间:tr = 0.08μs 至 0.10μs
    - 关闭延迟时间:td off = 0.80μs 至 1.00μs
    - 下降时间:tf = 0.12μs 至 0.20μs
    - 开启能量损失:Eon = 140mJ 至 200mJ
    - 关闭能量损失:Eoff = 130mJ 至 190mJ

    产品特点和优势


    FZ600R17KE3 IGBT模块的独特功能和优势在于:
    - 低开关损耗:提供低开关损耗,有助于提高能效。
    - 正温度系数:VCEsat具有正温度系数,提高系统稳定性。
    - 高可靠性:具备无与伦比的稳健性,适用于恶劣环境。
    - 良好的热管理:热阻抗低,便于散热。
    - 机械特性优秀:采用高CTI材料,确保电气安全。

    应用案例和使用建议


    应用案例
    1. 风力发电机:用于调节风力发电机组的输出,实现高效的电力转换。
    2. 工业驱动系统:用于电动机驱动控制,提升系统的整体效率。
    3. 高压逆变器:适用于需要高压工作的场合,如工业自动化系统。
    使用建议
    - 在高温环境下使用时,应注意冷却措施,以防止温度过高影响性能。
    - 使用过程中应监测温度变化,避免长时间超负荷运行。

    兼容性和支持


    FZ600R17KE3 IGBT模块与常见的电气和电子设备兼容,提供了多种标准接口。制造商Infineon提供了详尽的应用指南和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 如何正确安装模块?
    - 确保按照规范进行螺栓拧紧,使用适当的扭矩值。参阅应用说明文档。
    2. 如何处理温度过高的情况?
    - 加强冷却措施,如增加散热片或风扇。定期检查散热系统是否正常工作。
    3. 模块出现异常关闭怎么办?
    - 检查电路连接是否良好,排除外部干扰因素。参考手册中的故障排查指南。

    总结和推荐


    FZ600R17KE3 IGBT模块以其卓越的性能、可靠性和广泛的应用领域,成为高功率转换器和电机驱动系统中的理想选择。通过提供低开关损耗和正温度系数,该模块能够显著提高系统的能效和稳定性。考虑到其出色的热管理和坚固的机械设计,我们强烈推荐该产品给需要高性能IGBT模块的应用场合。

FZ600R17KE3HOSA1参数

参数
配置 单一
集电极电流 840A
最大功率耗散 3.12KW
VCEO-集电极-发射极最大电压 2.45V@ 15V,600A
最大集电极发射极饱和电压 -
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FZ600R17KE3HOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FZ600R17KE3HOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FZ600R17KE3HOSA1 FZ600R17KE3HOSA1数据手册

FZ600R17KE3HOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1549.5955
200+ ¥ 1516.0675
库存: 65
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1549.59
