IPZA60R180P7XKSA1

产品分类: 场效应管(MOSFET)

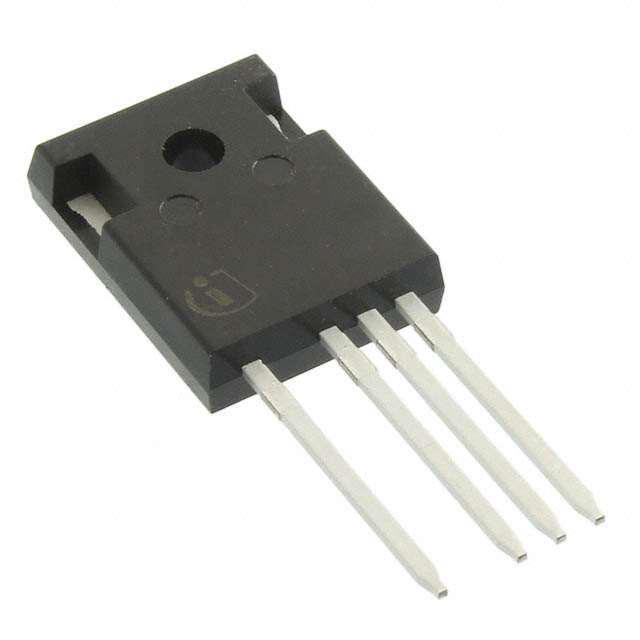

产品描述: Infineon N沟道MOS管 CoolMOS™ P7系列, Vds=600 V, 18 A, TO-247-4封装, 通孔安装, 4引脚
供应商型号: IPZA60R180P7XKSA1
供应商: 国内现货
标准整包数: 5
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPZA60R180P7XKSA1

IPZA60R180P7XKSA1概述


    产品简介


    产品名称:IPZA60R180P7 MOSFET
    产品类型:CoolMOS™ P7 功率晶体管
    主要功能:600V 耐压,适用于硬开关(如PFC和LLC)及软开关应用
    应用领域:电源转换器、适配器、电视、照明系统、服务器、电信和不间断电源(UPS)

    技术参数


    | 参数 | 典型值 | 单位 |
    |
    | VDS(最大结温时) | 650 | V |
    | RDS(on)(最大值) | 180 | mΩ |
    | Qg(典型值) | 25 | nC |
    | ID(脉冲) | 53 | A |
    | Eoss(400V时) | 2.9 | µJ |
    | 二极管的diF/dt(典型值) | 900 | A/µs |

    产品特点和优势


    - 易于使用:具有低振铃倾向和适用于PFC和PWM阶段的快速设计能力。
    - 高能效:显著降低开关和导通损耗,使得应用更高效、更紧凑、更凉爽。
    - 坚固耐用:超过2 kV的ESD保护,确保产品的可靠性和稳定性。
    - 高功率密度:具备出色的电流处理能力和更高的制造质量。

    应用案例和使用建议


    应用案例:适配器、电视机、服务器和不间断电源(UPS)中使用的电源转换器。该产品特别适合于需要高可靠性及高效能的高压功率转换场合。
    使用建议:
    - 在并联MOSFET时,推荐使用磁珠或者独立的推挽电路。
    - 确保电路的设计合理,符合技术手册中的安全操作区域。

    兼容性和支持


    - 兼容性:该产品与现有的电源转换设计具有良好的兼容性,特别是在需要高速开关的应用中表现尤为突出。
    - 支持:Infineon提供了详尽的技术文档、仿真模型和设计工具,以帮助工程师在设计过程中解决潜在问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频工作下的噪声问题 | 使用外部滤波器减少电磁干扰 |
    | MOSFET发热严重 | 优化散热设计或增加散热片 |
    | 开关频率不够高 | 检查驱动电路和栅极电阻值 |

    总结和推荐


    总体而言,IPZA60R180P7 是一款高性能的600V CoolMOS™ P7 功率晶体管,它具备出色的开关特性和稳定性,非常适合应用于电源转换和高压开关应用中。由于其优异的热管理和ESD保护能力,推荐在高可靠性要求的系统中使用。强烈建议在具体设计中考虑其详细技术规范和使用说明,以充分发挥其性能优势。

IPZA60R180P7XKSA1参数

参数
配置 独立式
Vds-漏源极击穿电压 600V
通道数量 1
Rds(On)-漏源导通电阻 180mΩ@ 5.6A,10V
Vgs-栅源极电压 20V
Id-连续漏极电流 18A
Ciss-不同 Vds 时的输入最大电容 1.081nF@400V
Vgs(th)-栅源极阈值电压 4V@ 280µA
最大功率耗散 72W(Tc)
栅极电荷 25nC@ 10 V
FET类型 1个N沟道
通用封装 TO-247-4
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IPZA60R180P7XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPZA60R180P7XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPZA60R180P7XKSA1 IPZA60R180P7XKSA1数据手册

IPZA60R180P7XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
