FP25R12KE3BPSA1

产品分类: IGBT模块
产品描述: 155W 共发射极 2.15V@ 15V,25A 40A AG-ECONO2-8 底座安装
供应商型号: 3703598
供应商: 海外现货
标准整包数: 1

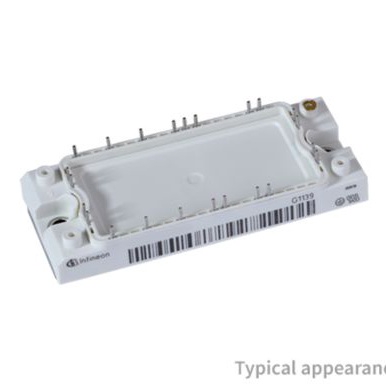

INFINEON TECHNOLOGIES IGBT模块 FP25R12KE3BPSA1

FP25R12KE3BPSA1概述

    # FP25R12KE3 IGBT模块技术手册解析

    产品简介


    FP25R12KE3是一款高性能的绝缘栅双极型晶体管(IGBT)模块,集成了先进的Trench/Feldstopp技术以及发射极控制三极管。该模块广泛应用于逆变器和制动斩波器等高压大功率场合,如电机驱动系统、风力发电及太阳能逆变器等领域。其卓越的开关性能和热管理能力使其成为现代电力电子设计的理想选择。

    技术参数


    IGBT模块
    - 最高允许电压:1200V
    - 连续直流电流(TC = 80°C, Tvj max = 150°C):25A
    - 重复峰值电流(tP = 1ms):50A
    - 总功耗(TC = 25°C, Tvj max = 150°C):155W
    - 栅极-发射极峰值电压:±20V
    - 导通压降(IC = 25A, VGE = 15V):1.70 ~ 2.15V
    - 关断延迟时间(IC = 25A, VCE = 600V):0.09 ~ 0.52µs
    - 热阻(芯片到外壳):0.80 K/W
    快速恢复二极管
    - 最高反向电压(TVJ = 25°C):1200V
    - 连续正向电流(IF):25A
    - 重复峰值电流(tP = 1ms):50A
    - 正向压降(IF = 25A, VGE = 0V):1.65 ~ 2.15V
    - 反向恢复电荷(Qr):2.80 ~ 5.00µC
    - 热阻(芯片到外壳):1.35 K/W

    产品特点和优势


    1. 高可靠性:采用先进的Trench/Feldstopp技术,保证长期稳定运行。
    2. 低损耗:较低的导通压降和开关损耗,显著提升能效。
    3. 快速恢复性能:快速恢复二极管具有优异的反向恢复特性,适用于高频开关场合。
    4. 强散热设计:低热阻值和良好的热传导性能确保长期工作温度在合理范围内。
    5. 坚固耐用:宽泛的工作温度范围(-40°C至150°C),适用于恶劣环境。

    应用案例和使用建议


    应用案例
    - 电机驱动系统:通过优化的开关特性和耐高温能力,提升效率并减少发热。
    - 光伏逆变器:快速恢复特性有效降低损耗,延长设备寿命。
    - 风力发电系统:高可靠性确保长时间稳定运行。
    使用建议
    - 为实现最佳性能,建议使用推荐的驱动电阻(Rgon = 36Ω, Rgoff = 36Ω)。
    - 在高电流环境下,适当增加冷却措施以维持低工作温度。
    - 避免长时间超过额定工作温度,否则可能影响模块寿命。

    兼容性和支持


    - 兼容性:该模块与市场上主流的逆变器和制动斩波器设计高度兼容。
    - 技术支持:制造商提供详细的应用说明(如AN 2006-01)以及技术支持,确保客户获得最佳的使用体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块温度过高 | 确保良好的散热设计,使用高质量的导热材料。 |
    | 开关频率异常导致损耗增加 | 调整驱动电阻,优化驱动电路。 |
    | 反向恢复电流过大 | 确认负载特性,必要时更换适合更高频率的模块。 |

    总结和推荐


    FP25R12KE3 IGBT模块凭借其卓越的性能和可靠性,在高压大功率应用中表现出色。其低损耗、高可靠性以及广泛的适用性使其成为许多工业领域的首选产品。经过全面分析,我们强烈推荐此模块用于需要高性能和可靠性的电力电子设计中。
    如果您正在寻找一款能够应对苛刻环境且兼顾高效节能的产品,FP25R12KE3无疑是一个值得信赖的选择。

FP25R12KE3BPSA1参数

参数
最大功率耗散 155W
VCEO-集电极-发射极最大电压 2.15V@ 15V,25A
最大集电极发射极饱和电压 -
配置 共发射极
集电极电流 40A
通用封装 AG-ECONO2-8
安装方式 底座安装
零件状态 在售
包装方式 托盘

FP25R12KE3BPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP25R12KE3BPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP25R12KE3BPSA1 FP25R12KE3BPSA1数据手册

FP25R12KE3BPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 545.3755
5+ ¥ 535.6367
10+ ¥ 525.8978
50+ ¥ 525.8978
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 545.37
