首页  >  产品百科  >  FS30R06VE3BOMA1

FS30R06VE3BOMA1

产品分类: IGBT模块
产品描述: 三相反相器 600V 34A 底座安装
供应商型号: FS30R06VE3BOMA1
供应商: 国内现货
标准整包数: 1

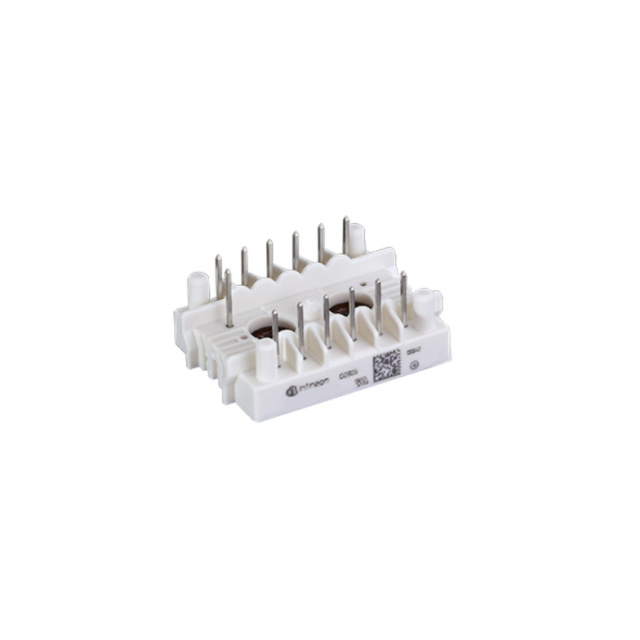

INFINEON TECHNOLOGIES IGBT模块 FS30R06VE3BOMA1

FS30R06VE3BOMA1概述

    FS30R06VE3 IGBT Module: 技术手册解读

    产品简介


    FS30R06VE3是一款由Infineon Technologies生产的IGBT模块,适用于各类逆变器(Inverter)和转换器(Converter)应用。其主要功能是作为电力电子设备中的开关组件,用于控制和转换电源的流动。这类产品广泛应用于工业自动化、可再生能源系统、电动汽车充电站及各种电力变换设备中。

    技术参数


    以下是该模块的关键技术参数:
    - IGBT参数:
    - 最大集电极-发射极电压 \( V{CES} \): 600 V
    - 持续直流集电极电流 \( IC \) (在 \( TC = 25^\circ C \) 时): 34 A
    - 脉冲峰值集电极电流 \( I{CRM} \) (在脉宽1ms时): 60 A
    - 总功率损耗 \( P{tot} \) (在 \( TC = 25^\circ C \) 时): 88.0 W
    - 栅极-发射极峰压 \( V{GES} \): ±20 V
    - 集电极-发射极饱和电压 \( V{CE}(sat) \) (在 \( IC = 30 A \) 和 \( V{GE} = 15 V \) 时): 1.55至1.80 V
    - 门限电压 \( V{GE(th)} \): 4.9至6.5 V
    - 门电荷 \( QG \): 0.30 μC
    - 输入电容 \( C{ies} \): 1.65 nF
    - 反向转移电容 \( C{res} \): 0.051 nF
    - 短路行为 \( I{SC} \): 在\( V{GE} \leq 15 V \) 和 \( V{CC} = 360 V \) 时为210 A
    - 二极管参数:
    - 周期性反向击穿电压 \( V{RRM} \): 600 V
    - 持续直流正向电流 \( IF \): 30 A
    - 反向恢复峰值电流 \( IR \) (在 \( IF = 30 A \) 和 \( \frac{di}{dt} = 2100 A/\mu s \) 时): 44.0至49.0 A
    - 回复电荷 \( Qr \): 1.30至2.70 μC
    - 反向恢复能量 \( E{rec} \): 0.35至0.65 mJ
    - 热阻参数:
    - 结到壳体热阻 \( R{thJC} \) (每IGBT): 1.50至1.70 K/W
    - 壳体到散热器热阻 \( R{thCH} \) (每IGBT): 0.85 K/W

    产品特点和优势


    1. 高可靠性:能够在高达175°C的结温下正常工作,适用于高温严苛环境。
    2. 高效能:较低的饱和电压保证了低导通损耗,同时快速的开关特性降低了开关损耗。
    3. 高集成度:内置二极管,减少了外部电路的设计复杂度,提高了系统的整体可靠性和紧凑性。

    应用案例和使用建议


    FS30R06VE3 IGBT模块因其高性能和高可靠性,被广泛应用于如电动汽车驱动系统、太阳能逆变器、风力发电系统等新能源领域。例如,在电动汽车充电站中,它可以用于控制电池充电过程中的电流和电压转换。此外,它也适用于工业电机驱动系统中,负责调节电动机的工作状态。
    使用建议:
    1. 温度管理:确保散热良好,避免因过热导致的损坏。可以选择高效的散热片和冷却风扇来提高散热效率。
    2. 电路设计:合理选择外围电路参数,以减少开关损耗。可以通过调整栅极电阻来优化IGBT的开关速度。
    3. 防护措施:在设计应用时考虑过流和短路保护机制,以增强系统的安全性。

    兼容性和支持


    FS30R06VE3 IGBT模块与同类产品具有良好的兼容性,可以方便地集成到现有的电路设计中。Infineon Technologies提供了详细的应用指南和技术支持,帮助用户更好地理解和使用这款产品。用户可以通过访问官方网站或联系当地销售代表获取更多帮助。

    常见问题与解决方案


    - 问题1:模块发热严重。
    - 解决方案:检查散热片是否安装正确且固定牢固;确认冷却系统是否运行正常;适当增大散热面积或提高散热效率。

    - 问题2:开关过程中出现噪音。
    - 解决方案:优化外围电路参数,特别是栅极电阻值,以降低开关噪声。

    总结和推荐


    FS30R06VE3 IGBT模块凭借其出色的性能和广泛应用能力,是新能源领域及工业控制领域的理想选择。建议用户在使用前详细阅读技术手册,并遵循制造商的指导进行安装和维护。如果您正在寻找一个可靠的IGBT模块以满足特定应用需求,FS30R06VE3将是一个值得考虑的选择。

FS30R06VE3BOMA1参数

参数
配置 三相反相器
集电极电流 34A
最大功率耗散 -
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 -
安装方式 底座安装
应用等级 工业级
零件状态 最后售卖
包装方式 托盘

FS30R06VE3BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS30R06VE3BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS30R06VE3BOMA1 FS30R06VE3BOMA1数据手册

FS30R06VE3BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 302.016
5+ ¥ 286.2916
10+ ¥ 245.2375
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 302.01
直接购买
加入购物车
