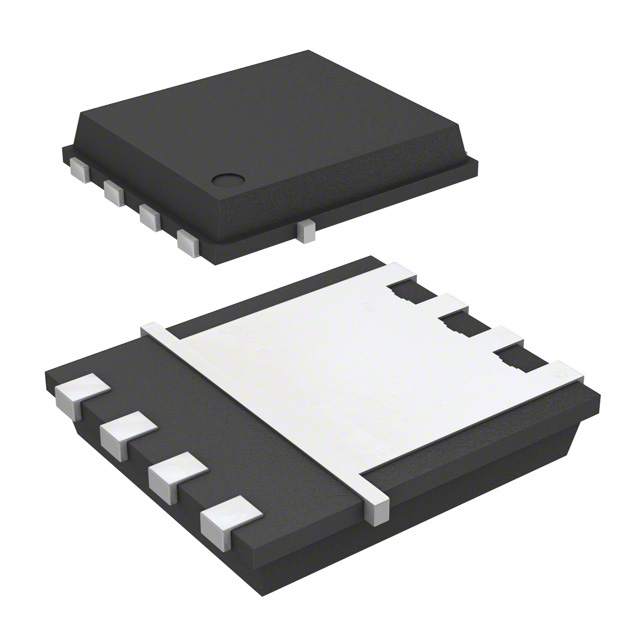

BSC035N04LSGATMA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 OptiMOS 3系列, Vds=40 V, 100 A, TDSON封装, 表面贴装, 8引脚
供应商型号: BSC035N04LSGATMA1
供应商: 国内现货
标准整包数: 5000
INFINEON TECHNOLOGIES 场效应管(MOSFET) BSC035N04LSGATMA1

BSC035N04LSGATMA1概述

    BSC035N04LS-G MOSFET 技术手册解析

    1. 产品简介


    BSC035N04LS-G 是一款基于OptiMOS™3技术的功率晶体管,专门用于电源开关应用(如开关模式电源系统)。这款MOSFET具备出色的快速切换能力和低导通电阻(RDS(on)),使其成为DC/DC转换器的理想选择。产品属于N沟道逻辑电平类型,具有广泛的电气特性和卓越的热性能,适用于多种严苛的应用环境。

    2. 技术参数


    以下是BSC035N04LS-G的主要技术参数:
    - 最大漏源电压(VDS):40 V
    - 最大导通电阻(RDS(on),最大值):3.5 mΩ
    - 漏极连续电流(ID):112 A
    - 漏极脉冲电流(ID,pulse):448 A
    - 反向恢复电荷(Qrr):35 nC
    - 热阻(RthJC):1.8 K/W(底部);18 K/W(顶部)

    3. 产品特点和优势


    BSC035N04LS-G的显著特点和优势包括:
    - 快速开关性能:适合于需要高频操作的电源转换应用。
    - 低导通电阻:RDS(on)仅3.5 mΩ,大大降低了损耗。
    - 卓越的热管理能力:确保在高负载条件下可靠运行。
    - 100%雪崩测试认证:提高系统的安全性和可靠性。
    - Pb-Free镀层,符合RoHS和无卤素标准:环保且对人体健康友好。

    4. 应用案例和使用建议


    应用案例:
    - 作为开关模式电源(SMPS)的关键组件,用于计算机、通信设备及工业自动化系统。
    - 在电池充电器和直流-直流转换器中提供高效能转换。
    使用建议:
    - 考虑到高电流需求,建议采用大尺寸PCB板以增强散热。
    - 使用适当的栅极驱动电路,以实现最佳的开关性能。
    - 考虑到高功率密度要求,建议使用优化的散热设计来延长产品寿命。

    5. 兼容性和支持


    BSC035N04LS-G 具有良好的兼容性,可与其他常见的电力电子元件配合使用。制造商Infineon提供了详尽的技术文档和支持服务,包括产品手册、设计指南以及在线技术支持。客户可以通过官方网站获取最新的产品资料和技术支持信息。

    6. 常见问题与解决方案


    以下是一些可能遇到的问题及其解决方法:
    - 问题:发热过快
    - 解决方案:检查散热设计,增加散热片面积或采用液冷方式以改善散热。
    - 问题:开关频率不达标
    - 解决方案:确保使用合适的栅极驱动器,并优化驱动电路以实现最佳的开关性能。
    - 问题:反向恢复性能不佳
    - 解决方案:选用合适的电路布局和PCB材料,减少寄生电感的影响。

    7. 总结和推荐


    综上所述,BSC035N04LS-G是一款性能优异的N沟道逻辑电平MOSFET,适合于多种严苛的电力转换应用。其出色的快速切换性能、低导通电阻和优良的热管理特性使其在市场上具有很强的竞争力。对于需要高效、可靠的电源转换解决方案的工程师而言,这款产品无疑是理想的选择。因此,我们强烈推荐此产品给所有正在寻找高性能MOSFET的用户。

BSC035N04LSGATMA1参数

参数
配置 独立式
通道数量 1
Ciss-不同 Vds 时的输入最大电容 5.1nF@20V
Vgs-栅源极电压 20V
栅极电荷 64nC@ 10 V
Rds(On)-漏源导通电阻 3.5mΩ@ 50A,10V
最大功率耗散 2.5W(Ta),69W(Tc)
Vgs(th)-栅源极阈值电压 2V@ 36µA
Vds-漏源极击穿电压 40V
Id-连续漏极电流 21A,100A
FET类型 1个N沟道
长*宽*高 5.9mm*5.15mm*1.27mm
通用封装 TDSON-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BSC035N04LSGATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BSC035N04LSGATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES BSC035N04LSGATMA1 BSC035N04LSGATMA1数据手册

BSC035N04LSGATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 3.1781
15000+ ¥ 3.1019
25000+ ¥ 3.0002
50000+ ¥ 2.9239
库存: 25000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 15890.5
