首页  >  产品百科  >  FS50R06W1E3BOMA1

FS50R06W1E3BOMA1

产品分类: IGBT模块
产品描述: 三相反相器 600V 70A 底座安装
供应商型号: 3155174
供应商: 海外现货
标准整包数: 1

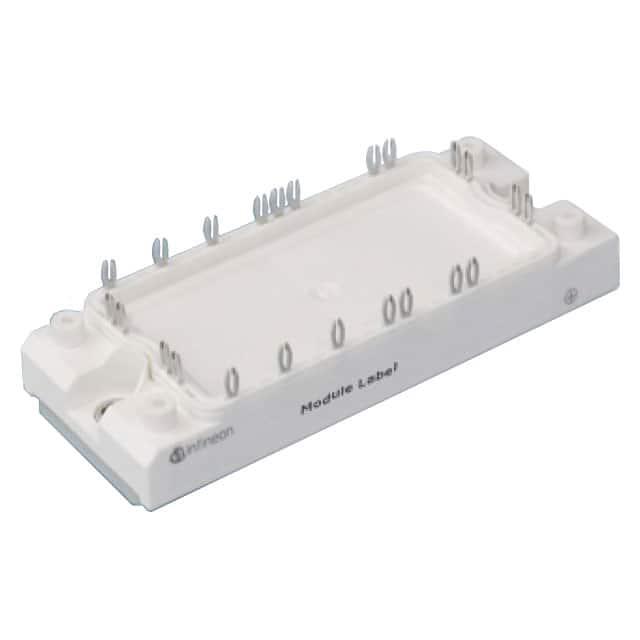

INFINEON TECHNOLOGIES IGBT模块 FS50R06W1E3BOMA1

FS50R06W1E3BOMA1概述


    产品简介


    FS50R06W1E3 是一款由英飞凌(Infineon)公司生产的易用型IGBT模块,包含三个沟槽/场截止型IGBT3和一个发射极控制型二极管及NTC热敏电阻。这款模块具有较低的开关损耗和正温度系数,适用于多种工业应用,如空调系统、电机驱动、伺服驱动器和不间断电源(UPS)系统。

    技术参数


    - 最高额定值
    - 集电极-发射极耐压电压(VCES):600V
    - 集电极连续直流电流(IC nom):50A
    - 集电极峰值电流(ICRM):100A
    - 最大功耗(Ptot):205W
    - 特征值
    - 集电极-发射极饱和电压(VCEsat):1.45~1.90V
    - 门极开启电压(VGEth):4.9~6.5V
    - 门极电荷(QG):0.50μC
    - 输入电容(Cies):3.10nF
    - 回馈电容(Cres):0.095nF
    - 热阻抗
    - 结至外壳热阻(RthJC):0.66~0.73K/W
    - 外壳至散热器热阻(RthCH):0.80K/W

    产品特点和优势


    - 低损耗:由于采用了Trench IGBT3技术,FS50R06W1E3 的开关损耗显著降低,有助于提高系统的效率。
    - 正温度系数:VCEsat 具有正温度系数,能够增强系统的稳定性。
    - 紧凑设计:紧凑的设计和集成的固定夹使其安装更方便且结构稳定。
    - 高可靠性:先进的铝氧化物基板技术降低了热阻,提高了模块的可靠性和寿命。

    应用案例和使用建议


    应用案例
    - 空调系统:通过精确控制冷媒循环来提升能效。
    - 电机驱动:用于电动汽车中的牵引逆变器,实现高效的动力转换。
    - 伺服驱动器:确保精确定位和响应速度。
    - UPS系统:为关键负载提供稳定的电力供应。
    使用建议
    - 在使用过程中,注意模块的温升管理,以避免超过其最大允许温度范围。
    - 为了优化性能,在选用驱动电路时应考虑门极电荷(QG)的影响。

    兼容性和支持


    FS50R06W1E3 模块具有标准接口,易于与其他英飞凌产品和行业标准设备兼容。厂家提供了详细的应用说明和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关损耗较高 | 检查门极电阻设置,适当调整以降低损耗。|
    | 热阻抗异常 | 确保良好的散热措施,使用合适的散热器和导热材料。|

    总结和推荐


    FS50R06W1E3是一款高效的IGBT模块,特别适用于需要高可靠性、高效率和紧凑设计的应用场合。该模块以其卓越的技术性能和广泛的应用范围,为众多工业控制系统提供了理想的选择。因此,我们强烈推荐在相关应用中使用FS50R06W1E3模块。

FS50R06W1E3BOMA1参数

参数
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 -
配置 三相反相器
集电极电流 70A
最大功率耗散 -
安装方式 底座安装
零件状态 在售
包装方式 托盘

FS50R06W1E3BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FS50R06W1E3BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FS50R06W1E3BOMA1 FS50R06W1E3BOMA1数据手册

FS50R06W1E3BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 254.4022
5+ ¥ 254.4022
10+ ¥ 245.3164
50+ ¥ 245.3164
100+ ¥ 245.3164
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 254.4
直接购买
加入购物车
