FP20R06W1E3BOMA1

产品分类: IGBT模块
产品描述: 94W 三相反相器 600V 27A AG-EASY1B-1 底座安装
供应商型号: 18E1-FP20R06W1E3BOMA1
供应商: 云汉优选
标准整包数: 24

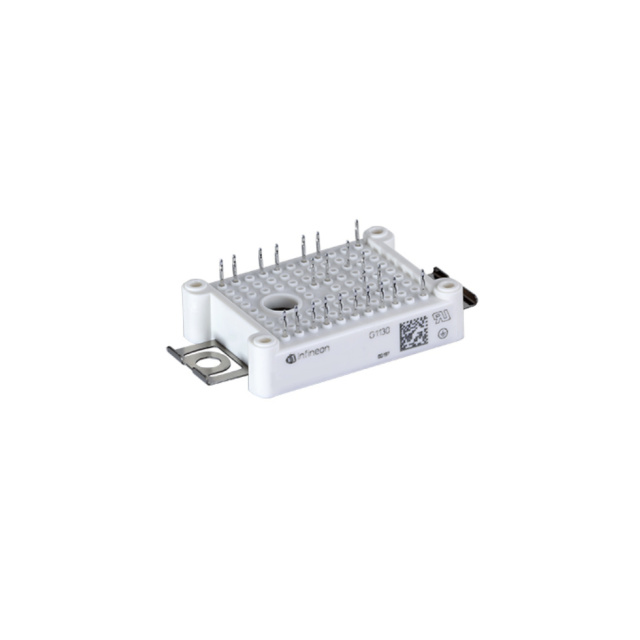

INFINEON TECHNOLOGIES IGBT模块 FP20R06W1E3BOMA1

FP20R06W1E3BOMA1概述

    FP20R06W1E3 IGBT-Module 技术手册

    1. 产品简介


    FP20R06W1E3是一款EasyPIM™模块,集成了Trench/Fieldstop IGBT3和Emitter Controlled 3二极管以及NTC热敏电阻。此模块主要用于辅助逆变器、空调系统和电机驱动等领域,凭借其出色的开关性能和低损耗,在工业自动化和能源管理应用中表现卓越。

    2. 技术参数


    - 电气特性
    - 集电极-发射极击穿电压:VCES = 600 V
    - 额定连续集电极电流(TC = 80°C):IC nom = 20 A / ICRM = 40 A
    - 正向导通压降(IF = 20 A):VF = 1.50 - 1.55 V (Tvj = 25°C)
    - 开关损耗:典型值Eon = 0.32 - 0.49 mJ,Eoff = 0.44 - 0.59 mJ
    - 门极阈值电压:VGEth = 4.9 - 6.5 V
    - 机械特性
    - 使用低热阻的Al2O3基板
    - 紧凑设计
    - 集成安装夹
    - 热阻
    - 结至外壳热阻(per IGBT):RthJC = 1.45 - 1.60 K/W
    - 外壳至散热器热阻(per IGBT):RthCH = 1.25 K/W

    3. 产品特点和优势


    FP20R06W1E3模块具有以下独特优势:
    - 低损耗:低开关损耗有助于提升能效,降低整体系统成本。
    - 正温度系数:VCEsat正温度系数有利于热稳定性和安全并联运行。
    - 紧凑设计:集成安装夹和低热阻材料使得模块安装更便捷且节省空间。
    - 高可靠性:采用Al2O3基板和NTC热敏电阻,保证模块在高温和高负载下的稳定性。

    4. 应用案例和使用建议


    - 辅助逆变器:在电动车辆和可再生能源系统中,FP20R06W1E3可以有效提升系统的转换效率。
    - 空调系统:在高功率空调中,它能够确保系统的高效运行和良好的温度控制。
    - 电机驱动:适用于工业自动化中的高功率电机控制,提供稳定可靠的电流控制。
    使用建议:
    - 建议使用适当的冷却装置以保持模块的温度在安全范围内,特别是在高负荷应用中。
    - 定期检查NTC热敏电阻以确保其正常工作,这有助于及时发现潜在问题。

    5. 兼容性和支持


    FP20R06W1E3模块与其他常见的工业控制系统兼容,适用于多种电源管理和驱动系统。制造商提供了详尽的技术文档和全面的技术支持,确保用户能够在整个生命周期内获得帮助。

    6. 常见问题与解决方案


    - 问题:启动时延迟时间过长。
    - 解决方法:检查外部栅极电阻是否设置得当,适当降低电阻值可能有助于减少延迟时间。

    - 问题:散热不良导致温度过高。
    - 解决方法:使用高效的散热器或增加散热片的数量,确保模块的温度始终在额定范围内。

    7. 总结和推荐


    FP20R06W1E3 IGBT模块凭借其卓越的电气性能和紧凑的设计,非常适合在各种高功率应用中使用。其紧凑的设计和高可靠性使其成为众多工业应用的理想选择。我们强烈推荐此模块给需要高效和可靠电力转换的项目。
    本技术手册提供了详细的电气特性和操作指南,希望能为用户提供有价值的信息,帮助他们更好地理解和使用FP20R06W1E3 IGBT模块。

FP20R06W1E3BOMA1参数

参数
最大集电极发射极饱和电压 -
配置 三相反相器
集电极电流 27A
最大功率耗散 94W
VCEO-集电极-发射极最大电压 600V
通用封装 AG-EASY1B-1
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

FP20R06W1E3BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP20R06W1E3BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP20R06W1E3BOMA1 FP20R06W1E3BOMA1数据手册

FP20R06W1E3BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ ¥ 249.09
库存: 24
起订量: 24 增量: 24
交货地:
最小起订量为:24
合计: ¥ 5978.16
