IPU60R2K1CEAKMA1

产品分类: 场效应管(MOSFET)

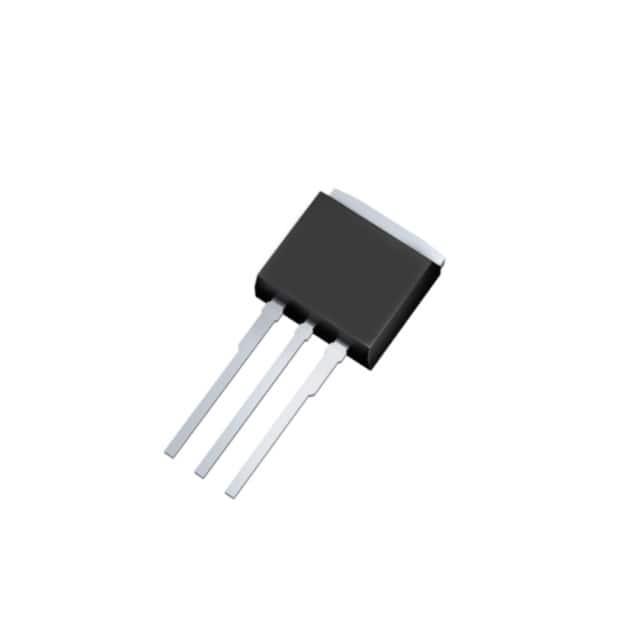

产品描述: Infineon N沟道MOS管 600V CoolMOS™ CE系列, Vds=600 V, 3.7 A, IPAK (TO-251)封装, 通孔安装, 3引脚
供应商型号: UA-IPU60R2K1CEAKMA1
供应商: 海外现货
标准整包数: 75
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPU60R2K1CEAKMA1

IPU60R2K1CEAKMA1概述

    600V CoolMOS™ CE Power Transistor IPD60R2K1CE, IPU60R2K1CE

    1. 产品简介


    产品类型: MOSFET(金属氧化物半导体场效应晶体管)
    主要功能:
    - 高压快速开关
    - 极低损耗
    应用领域:
    - 功率因数校正(PFC)电路
    - 硬开关PWM(脉宽调制)电路
    - 谐振开关电路
    - 如PC银盒、适配器、液晶电视和室内照明等消费电子和照明应用

    2. 技术参数


    | 参数 | 单位 | 值 |
    |
    | 漏极-源极击穿电压 | V | 600 |
    | 最大连续漏极电流 | A | 3.7 |
    | 最大脉冲漏极电流 | A | 6 |
    | 零栅源电压漏极电流 | µA | ≤10 |
    | 栅极泄漏电流 | nA | ≤100 |
    | 导通电阻 | Ω | 2.1 |
    | 输入电容 | pF | 140 |
    | 输出电容 | pF | 12 |
    | 门至源电荷 | nC | 6.7 |
    | 最高存储温度 | °C | 150 |

    3. 产品特点和优势


    - 极高效率: 非常低的导通电阻和门电荷,使得该器件具有极低的损耗。
    - 极高的开关鲁棒性: 适用于高压快速开关应用。
    - 易于使用和驱动: 具有非常低的栅极驱动要求。
    - 环保: 铅免费电镀,无卤素模封化合物。
    - 成本优化: 价格性能比市场上其他同类产品更优。

    4. 应用案例和使用建议


    - PFC阶段: 在PC银盒适配器中应用,有效提升能效。
    - 硬开关PWM阶段: 在电视电源中使用,降低功耗。
    - 谐振开关阶段: 在照明系统中使用,实现更高的开关速度。
    使用建议:
    - 对于MOSFET并联应用,推荐使用扼流圈或分立推拉电路来稳定性能。
    - 注意散热设计以防止过热问题。

    5. 兼容性和支持


    - 兼容性: 该器件适用于标准TO-251和TO-252封装,方便集成到现有电路设计中。
    - 技术支持: 可访问Infineon Technologies官网获取更多技术文档、应用笔记及模拟模型。

    6. 常见问题与解决方案


    - 问题1: 过高的栅极电压会损坏MOSFET。
    - 解决方案: 确保栅极电压不超过20V静态范围。
    - 问题2: 在高温环境下工作时,器件性能下降。
    - 解决方案: 设计散热系统以确保工作温度不高于150°C。

    7. 总结和推荐


    总体评价:
    600V CoolMOS™ CE Power Transistor IPD60R2K1CE和IPU60R2K1CE提供了卓越的性能和可靠性,尤其适合高压快速开关应用。其成本优化和易于使用的特性使其在市场上具有很强的竞争力。
    推荐使用:
    对于需要高效、可靠且成本效益高的MOSFET的应用,强烈推荐使用这一系列的产品。

IPU60R2K1CEAKMA1参数

参数
Id-连续漏极电流 3.7A
Rds(On)-漏源导通电阻 2.1Ω@ 760mA,10V
FET类型 1个N沟道
配置 -
Ciss-不同 Vds 时的输入最大电容 140pF@100V
Vgs(th)-栅源极阈值电压 3.5V@ 60µA
最大功率耗散 38W(Tc)
栅极电荷 6.7nC@ 10 V
通道数量 -
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 600V
长*宽*高 6.73mm*2.38mm*6.22mm
通用封装 TO-251-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPU60R2K1CEAKMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPU60R2K1CEAKMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPU60R2K1CEAKMA1 IPU60R2K1CEAKMA1数据手册

IPU60R2K1CEAKMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.17 ¥ 1.4246
2925+ $ 0.17 ¥ 1.4246
7575+ $ 0.16 ¥ 1.3408
库存: 1500
起订量: 1500 增量: 75
交货地:
最小起订量为:1500
合计: ¥ 2136.9
