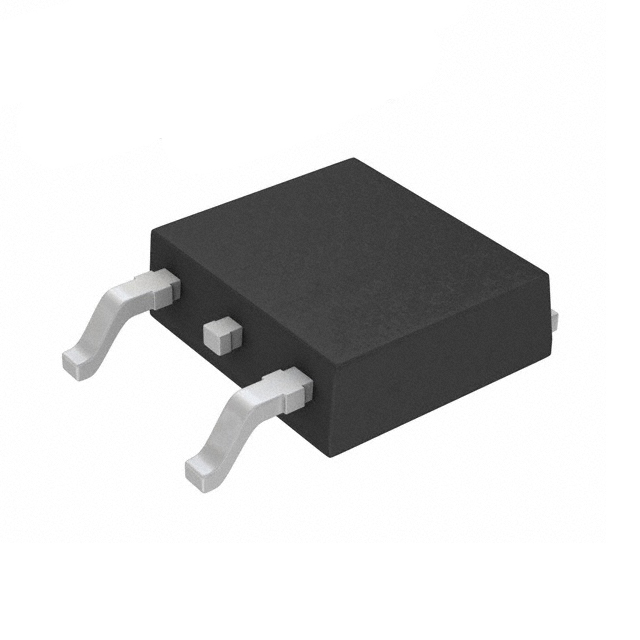

IPD70P04P4L08ATMA1

产品分类: 场效应管(MOSFET)
产品描述: 75W(Tc) 16V 2.2V@ 120µA 92nC@ 10 V 1个P沟道 40V 7.8mΩ@ 70A,10V 70A 5.43nF@25V TO-252 贴片安装 2.41mm(高度)
供应商型号: 10B-2839464-4
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPD70P04P4L08ATMA1

IPD70P04P4L08ATMA1概述

    # IPD70P04P4L-08 技术手册详解

    1. 产品简介


    IPD70P04P4L-08 是一款来自 Infineon Technologies AG 的 OptiMOS®-P2 功率晶体管。这款晶体管主要用于功率管理和控制电路,在众多领域中都有广泛的应用,例如电源管理、汽车电子、工业自动化以及消费电子设备等。作为一款P沟道逻辑电平增强型器件,IPD70P04P4L-08 以其出色的性能和可靠性著称。

    2. 技术参数


    以下是IPD70P04P4L-08 的主要技术规格和性能参数:
    | 参数 | 符号 | 条件 | 单位 | 最小值 | 典型值 | 最大值 |
    ||
    | 漏极连续电流 | ID | TC=25°C, VGS=-10V | A | -70 | - | - |
    | 脉冲漏极电流 | ID,pulse | TC=25°C | A | -280 | - | - |
    | 击穿电压 | V(BR)DSS | VGS=0V, ID=-1mA | V | -40 | - | - |
    | 门阈值电压 | VGS(th) | VDS=VGS, ID=-120µA | V | -1.2 | -1.7 | -2.2 |
    | 开启导通电阻 | RDS(on) | VGS=-4.5V, ID=-40A | mΩ | - | 9.5 | 12.9 |
    | 工作温度范围 | Tj | - | °C | -55 | 175 | 175 |
    | 热阻(结-壳) | RthJC | - | K/W | - | - | 2.0 |

    3. 产品特点和优势


    IPD70P04P4L-08 的独特之处在于其高效的功率转换能力、高耐压性能和出色的热稳定性。它的门阈值电压范围较宽,使得驱动更加灵活;而高达 175°C 的工作温度使其能在极端环境下可靠运行。此外,AEC-Q101认证确保了其在汽车电子领域的适用性,100% 雪崩测试则证明了其在过载条件下的鲁棒性。

    4. 应用案例和使用建议


    应用案例:
    - 在电源管理系统中,可以用于直流-直流转换器,提供高效稳定的输出。
    - 在汽车电子系统中,可用于发动机控制系统,提高燃油效率和动力表现。
    使用建议:
    - 使用时应注意栅极驱动电压不要超过-16V,以防止击穿。
    - 建议通过铜箔面积和散热设计来优化热管理,特别是对于连续高电流应用场合。

    5. 兼容性和支持


    IPD70P04P4L-08 支持主流的表面贴装工艺(MSL1级),且符合RoHS标准,可与多种PCB材料兼容。制造商提供了详细的技术文档和支持服务,以帮助用户快速集成到现有设计中。

    6. 常见问题与解决方案


    问题1:栅极驱动电压过高导致损坏
    解决方案:确保驱动电压不超过-16V,必要时添加限流电阻或稳压电路。
    问题2:过高的工作温度导致性能下降
    解决方案:通过改进散热设计来降低结温,如增加散热片或使用更大面积的铜箔散热区域。

    7. 总结和推荐


    综上所述,IPD70P04P4L-08 不仅具有卓越的电气性能和高温稳定性,而且在各种严苛的工作环境中表现出色。推荐在需要高效率、高可靠性的电源管理和控制电路中使用此产品。

IPD70P04P4L08ATMA1参数

参数
最大功率耗散 75W(Tc)
FET类型 1个P沟道
通道数量 -
Vgs(th)-栅源极阈值电压 2.2V@ 120µA
配置 -
栅极电荷 92nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 5.43nF@25V
Vds-漏源极击穿电压 40V
Id-连续漏极电流 70A
Vgs-栅源极电压 16V
Rds(On)-漏源导通电阻 7.8mΩ@ 70A,10V
长*宽*高 2.41mm(高度)
通用封装 TO-252
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
