首页  >  产品百科  >  BCR 198 E6327

BCR 198 E6327

产品分类: 三极管(BJT)
产品描述: Infineon PNP数字晶体管, SOT-23封装, 贴片安装, 最大集电极-发射电压50 V
供应商型号: MIK-BCR 198 E6327
供应商: 海外现货
标准整包数: 1

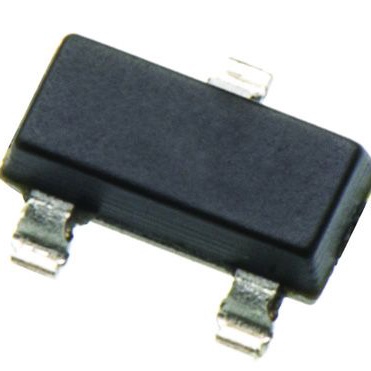

INFINEON TECHNOLOGIES 三极管(BJT) BCR 198 E6327

BCR 198 E6327概述

    BCR198 PNP Silicon Digital Transistor 技术手册

    1. 产品简介


    BCR198 是一款PNP硅数字晶体管,广泛应用于开关电路、反相器、接口电路和驱动电路等领域。这款晶体管内置了两个内部隔离的匹配晶体管,采用多芯片封装(BCR198S),以确保高性能。此外,它还具有无铅(RoHS合规)的封装,且符合AEC-Q101标准。

    2. 技术参数


    以下是BCR198的主要技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-发射极电压 | VCEO | - | - | 50 | V |
    | 输入正向电压 | Vi(fwd) | - | - | 80 | mV |
    | 输入反向电压 | Vi(rev) | - | - | 10 | V |
    | 集电极电流 | IC | - | - | 100 | mA |
    | 总功率耗散 | Ptot | 200 | - | 250 | mW |
    | 结温 | Tj | - | - | 150 | °C |
    | 存储温度 | Tstg | -65 | - | 150 | °C |
    BCR198S型号具备更佳的热阻参数:
    - 结到焊接点热阻:RthJS ≤ 140 K/W
    - 结到焊接点热阻:RthJS ≤ 105 K/W

    3. 产品特点和优势


    BCR198系列的独特功能包括:
    - 内置偏置电阻(R1 = 47 kΩ, R2 = 47 kΩ)
    - 两个内部隔离的匹配晶体管(BCR198S)
    - 高可靠性和高性价比
    - RoHS合规及AEC-Q101认证,适用于汽车和工业应用
    这些特点使其成为许多电子设备中的理想选择,特别是在要求高可靠性的场合。

    4. 应用案例和使用建议


    BCR198通常用于开关电路、反相器和接口电路。例如,在电源转换器中,它可以作为开关元件,控制负载电路的通断状态。使用时应注意以下几点:
    - 确保接线正确,尤其是区分不同引脚(B1, B2, C1, C2);
    - 控制集电极电流不超过最大额定值;
    - 在高温环境下使用时,需注意散热措施。

    5. 兼容性和支持


    BCR198与多种封装类型兼容,如SOT23、SOT323和SOT363。制造商Infineon提供了详尽的技术支持和售后服务,包括技术支持热线、在线文档和技术论坛,以帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:如何判断封装类型的正确安装方向?
    - 解答: 参考手册中的“标记布局图”,例如BCR198S封装应根据标记位置来确定引脚1的位置。
    - 问题:工作温度范围是什么?
    - 解答: 工作温度范围为-65°C到150°C,存储温度范围相同。

    7. 总结和推荐


    BCR198是一款具有高可靠性、广泛应用的PNP硅数字晶体管。其内置的偏置电阻和内部隔离的匹配晶体管使其在各种应用中表现出色。推荐在需要高可靠性的电路设计中使用BCR198,尤其是在开关电路和接口电路中。对于任何复杂的应用,建议参考Infineon官方文档并咨询技术支持团队。

BCR 198 E6327参数

参数
晶体管类型 PNP
VCEO-集电极-发射极最大电压 50V
最大功率耗散 200mW
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 100nA
最大集电极发射极饱和电压 0.3@ 0.5mA @ 10mA
配置 独立式
集电极电流 100mA
VEBO-最大发射极基极电压 10V
VCBO-最大集电极基极电压 -
长*宽*高 2.9mm*1.3mm*1mm
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BCR 198 E6327厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BCR 198 E6327数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 三极管(BJT) INFINEON TECHNOLOGIES BCR 198 E6327 BCR 198 E6327数据手册

BCR 198 E6327封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0212 ¥ 0.1774
库存: 3000
起订量: 14657 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 532.2
