IHW30N120R5XKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 1200 V, 最大 60 A
供应商型号: 2986343
供应商: 海外现货
标准整包数: 1

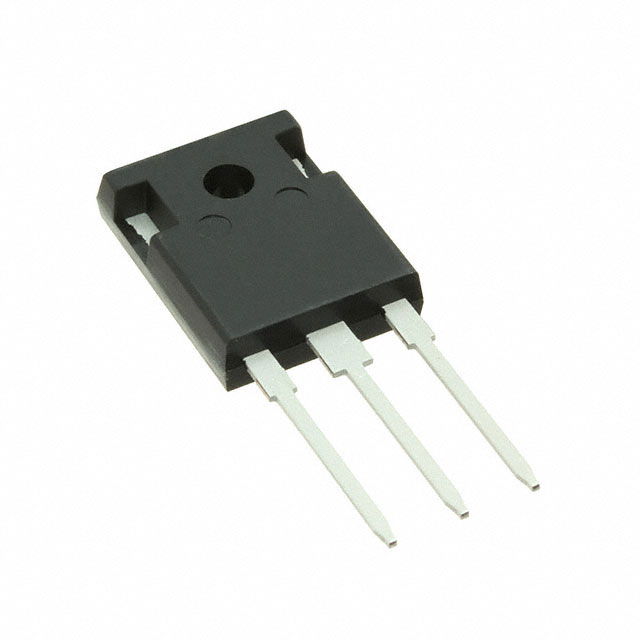

INFINEON TECHNOLOGIES IGBT单管 IHW30N120R5XKSA1

IHW30N120R5XKSA1概述

    电子元器件产品技术手册:IHW30N120R5逆导型IGBT

    产品简介


    IHW30N120R5是一款专为谐振开关系列设计的逆导型IGBT(绝缘栅双极型晶体管),它集成了单芯片二极管。这种组件特别适合高频和高功率转换应用,如感应加热和微波炉。它采用了先进的TRENCHSTOP™技术,确保高效和可靠的性能。

    技术参数


    以下是IHW30N120R5的关键技术规格:
    - 最高额定值:
    - 集电极-发射极电压(VCE):1200V
    - 集电极电流(IC):30A(最大)
    - 最大开关能量损耗(Eoff):2.3mJ(175°C)
    - 反向恢复峰值电流(ICS):200A(非重复脉冲)
    - 温度范围:
    - 工作结温(Tvj):-40...+175°C
    - 储存温度(Tstg):-55...+150°C
    - 热阻:
    - 结-壳热阻(Rth(j-c)):0.45 K/W
    - 结-环境热阻(Rth(j-a)):40 K/W

    产品特点和优势


    IHW30N120R5的主要优势在于其集成的单芯片二极管,提供低正向压降并适用于软换相。此外,它的TRENCHSTOP™技术实现了非常紧的参数分布、高抗冲击性和温度稳定性,使VCE饱和电压低至1.55V,简化并行切换。同时,它还具有低电磁干扰(EMI)特性和无铅镀层,符合RoHS标准和无卤素要求,保证长期可靠性和环保性。

    应用案例和使用建议


    - 感应加热:该产品可以有效地用于感应加热系统,以实现高效能转换和减少能源浪费。
    - 微波炉:由于其高频和高功率处理能力,IHW30N120R5同样适用于微波炉中的功率控制和调节。
    使用建议:
    1. 确保系统的设计和冷却机制能够承受高达175°C的工作温度。
    2. 在接通电源前检查所有连接是否正确,特别是对于高频应用。

    兼容性和支持


    IHW30N120R5与常见的PCB焊接工艺兼容,但需注意焊接温度不得超过260°C。Infineon提供了丰富的支持资源,包括SPICE模型和详细的测试条件说明,帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    1. 热管理不当导致过热:
    - 解决方法:优化散热设计,使用更大散热片或者增加散热风扇。
    2. 接线松动或接触不良:
    - 解决方法:重新连接,并确认连接部位紧密且无腐蚀。
    3. 电路不正常工作:
    - 解决方法:检查输入电源电压是否稳定,并确保所有相关电路元件正常运行。

    总结和推荐


    总体而言,IHW30N120R5是一款高性能、可靠的逆导型IGBT,适用于多种高功率和高频应用场合。其独特的集成二极管设计和高可靠性的制造工艺使其在市场上具有强大的竞争力。鉴于其卓越的技术指标和广泛应用前景,我们强烈推荐将其应用于需要高效能和可靠性的场景中。

IHW30N120R5XKSA1参数

参数
最大功率耗散 330W
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 1.55V
配置 独立式
集电极电流 60A
长*宽*高 15.8mm*5mm*21mm
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

IHW30N120R5XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IHW30N120R5XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IHW30N120R5XKSA1 IHW30N120R5XKSA1数据手册

IHW30N120R5XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.5694
10+ ¥ 15.1367
100+ ¥ 14.8664
500+ ¥ 14.5961
1000+ ¥ 14.5961
库存: 137
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.56
