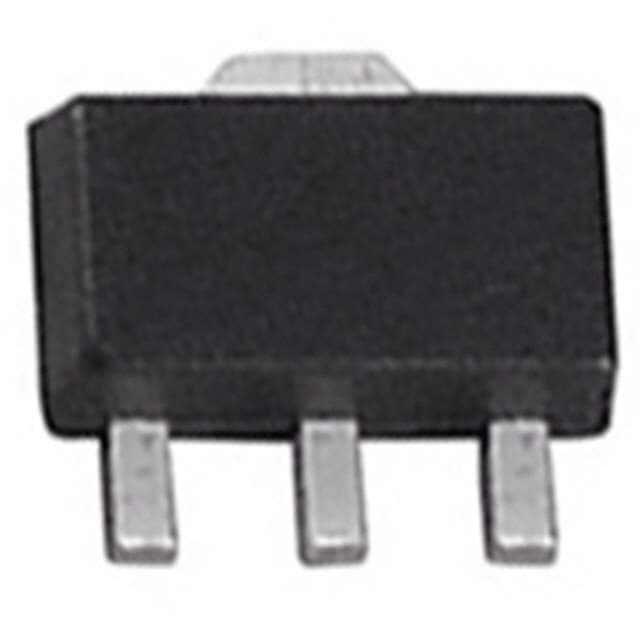

BCX6825H6327XTSA1

产品分类: 三极管(BJT)
产品描述: 500mV@ 100mA,1A NPN 3W 5V 100nA 25V 20V 1A SOT 贴片安装 4.5mm*2.5mm*1.5mm
供应商型号: REB-TDSTD8286
供应商: 海外现货
标准整包数: 1000

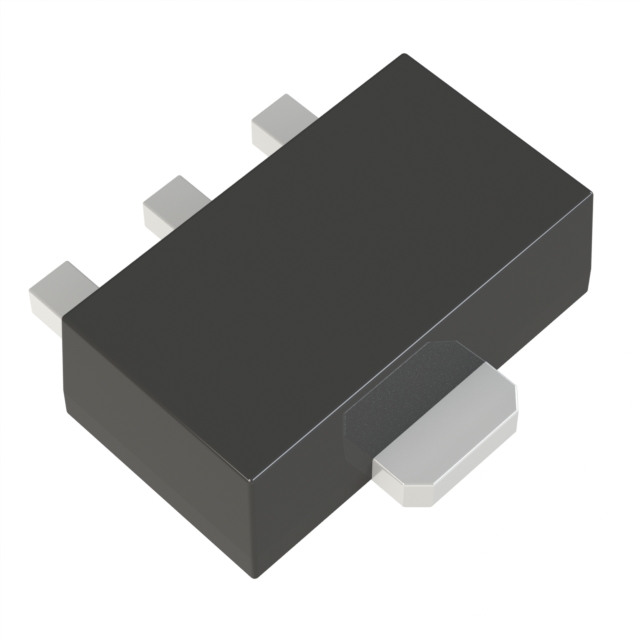

INFINEON TECHNOLOGIES 三极管(BJT) BCX6825H6327XTSA1

BCX6825H6327XTSA1概述

    BCX68 NPN Silicon AF Transistor 技术手册

    产品简介


    BCX68 是一种 NPN 硅合金型射频晶体管,适用于通用音频频率应用。它具有高集电极电流、高电流增益和低集电极-发射极饱和电压的特点,且提供了互补型号 BCX69(PNP)。BCX68 符合 RoHS 规范,采用无铅封装,通过了 AEC-Q101 认证。

    技术参数


    BCX68 的主要技术参数如下:
    - 最大额定值:
    - 集电极-发射极电压:20 V
    - 集电极-基极电压:25 V
    - 发射极-基极电压:5 V
    - 集电极电流:1 A
    - 峰值集电极电流(≤ 10 ms):2 A
    - 基极电流:100 mA
    - 峰值基极电流:200 mA
    - 总功耗(TS ≤ 114 °C):3 W
    - 结温:150 °C
    - 存储温度:-65 °C 至 150 °C
    - 热阻抗:
    - 结到焊接点:≤ 12 K/W

    产品特点和优势


    BCX68 具有以下特点和优势:
    - 高电流增益:确保在各种负载条件下的稳定工作。
    - 低饱和电压:减少功耗,提高效率。
    - 高可靠性和稳定性:通过 AEC-Q101 认证,适用于汽车和工业应用。
    - 环保设计:符合 RoHS 标准,无铅封装,对环境友好。

    应用案例和使用建议


    BCX68 主要应用于音频放大器、功率放大器和信号处理等领域。例如,在音频放大器中,它可以作为功率放大管使用,提供足够的电流和电压来驱动扬声器。使用时应注意:
    - 确保散热良好,避免过热。
    - 使用适当的基极电阻以控制电流。
    - 在高频应用中,注意电路布局以减少寄生效应。

    兼容性和支持


    BCX68 与标准 SOT89 封装兼容,适用于大多数电路板布局。Infineon Technologies AG 提供详细的技术支持和维护服务,可以通过官方网站获取更多信息。

    常见问题与解决方案


    - 问题:在高温环境下使用时,BCX68 的性能下降。
    - 解决方案: 确保良好的散热措施,如使用散热片或散热风扇,以降低结温。
    - 问题:输出电流不稳定。
    - 解决方案: 检查基极电阻是否合适,调整电阻值以获得稳定的电流输出。

    总结和推荐


    BCX68 是一款高性能的 NPN 硅合金型射频晶体管,适用于广泛的音频频率应用。其高电流增益、低饱和电压和高可靠性使其在市场上具有较强的竞争力。鉴于其优秀的性能和广泛的应用场景,强烈推荐在音频放大器和信号处理系统中使用 BCX68。

BCX6825H6327XTSA1参数

参数
集电极截止电流 100nA
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 100mA,1A
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 25V
最大功率耗散 3W
最大集电极发射极饱和电压 500mV@ 100mA,1A
VCEO-集电极-发射极最大电压 20V
晶体管类型 NPN
配置 独立式
长*宽*高 4.5mm*2.5mm*1.5mm
通用封装 SOT
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

BCX6825H6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BCX6825H6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 三极管(BJT) INFINEON TECHNOLOGIES BCX6825H6327XTSA1 BCX6825H6327XTSA1数据手册

BCX6825H6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2003 ¥ 1.7569
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1756.9
