IPS60R3K4CEAKMA1

产品分类: 场效应管(MOSFET)

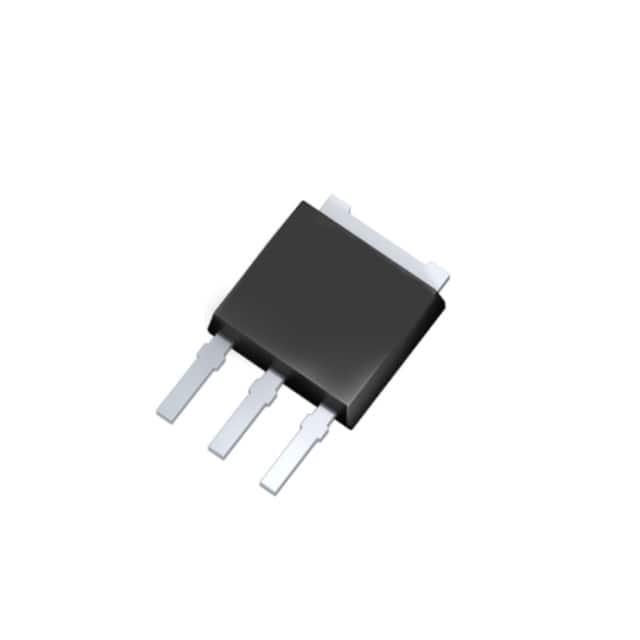

产品描述: Infineon N沟道MOS管 CoolMOS™ CE系列, Vds=600 V, 2.6 A, ipak sl (至 251 sl )封装, 通孔安装, 3引脚
供应商型号: IPS60R3K4CEAKMA1
供应商: 国内现货
标准整包数: 50
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPS60R3K4CEAKMA1

IPS60R3K4CEAKMA1概述

    600V CoolMOS CE Power Transistor: IPD60R3K4CE, IPU60R3K4CE, IPS60R3K4CE

    产品简介


    CoolMOS CE是英飞凌(Infineon Technologies)开发的一种高压功率MOSFET技术,采用超级结(SJ)原理设计。CoolMOS CE是一种性能与成本均优的平台,旨在满足消费类和照明市场的高效率标准。该系列产品能够在不牺牲易用性和最佳性价比的情况下提供快速开关的超级结MOSFET的所有好处。
    产品类型:600V CoolMOS CE高压功率MOSFET
    主要功能:极低损耗,非常高的电桥通度,易于使用/驱动
    应用领域:如PC银色箱、适配器、液晶电视和室内照明的PFC阶段、硬开关PWM阶段和共振开关阶段。

    技术参数


    以下为IPD60R3K4CE, IPU60R3K4CE, IPS60R3K4CE的主要技术参数:
    - 最大漏源击穿电压 (VDS):650 V
    - 最大导通电阻 (RDS(on)):3.40 Ω(典型值)
    - 连续漏电流 (ID):2.6 A
    - 总栅极电荷 (Qg):4.6 nC
    - 单脉冲雪崩能量 (Eoss):0.57 µJ
    封装信息:
    - PG-TO 252:适用于IPD60R3K4CE
    - PG-TO 251:适用于IPU60R3K4CE和IPS60R3K4CE

    产品特点和优势


    - 极低损耗:由于极低的FOM (Rdson Qg) 和 Eoss,损耗显著降低。
    - 极高的耐用性:在反复开关时具有很高的耐用性。
    - 易于使用/驱动:非常适合各种应用场景,无需复杂操作。
    - 环保材料:无铅镀层,卤素无化合物模塑料。

    应用案例和使用建议


    该系列MOSFET广泛应用于电源管理,如PC银色箱、适配器、液晶电视和室内照明的PFC阶段、硬开关PWM阶段和共振开关阶段。为了确保在并联MOSFET时的操作稳定性,建议使用铁氧体磁珠或者单独的上拉结构。
    使用建议:
    - 在并联操作时,确保适当使用铁氧体磁珠或独立的门级驱动器。
    - 使用散热片以提高热管理效率,特别是在高功率密度环境下。

    兼容性和支持


    IPD60R3K4CE, IPU60R3K4CE, IPS60R3K4CE 支持多种封装形式,有助于不同应用需求的灵活性。英飞凌提供全面的技术支持和文档,确保用户能够轻松集成这些组件。

    常见问题与解决方案


    问题1:如何选择合适的封装?
    - 解决方案:根据具体的应用需求选择不同的封装形式,例如TO-252适合更高的功率需求。
    问题2:如何避免并联操作中的不稳定?
    - 解决方案:在并联操作时使用铁氧体磁珠或者单独的上拉结构,以确保良好的门级驱动性能。
    问题3:如何进行热管理?
    - 解决方案:合理使用散热片,确保良好的热分布和散热效率。

    总结和推荐


    IPD60R3K4CE, IPU60R3K4CE, IPS60R3K4CE凭借其出色的性能、高效率和低成本优势,在众多应用场景中表现出色。尤其是对于要求高性能和高可靠性的电源管理应用来说,是理想的选择。强烈推荐使用这些CoolMOS CE MOSFET,以实现最优的性能表现和成本效益。

IPS60R3K4CEAKMA1参数

参数
配置 -
Ciss-不同 Vds 时的输入最大电容 93pF@100V
Id-连续漏极电流 2.6A
通道数量 -
Vgs-栅源极电压 -
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 3.5V@ 40µA
最大功率耗散 -
栅极电荷 4.6nC@ 10 V
Vds-漏源极击穿电压 600V
Rds(On)-漏源导通电阻 3.4Ω@ 500mA,10V
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

IPS60R3K4CEAKMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPS60R3K4CEAKMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPS60R3K4CEAKMA1 IPS60R3K4CEAKMA1数据手册

IPS60R3K4CEAKMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 3.6112
75+ ¥ 3.4311
150+ ¥ 3.3449
300+ ¥ 3.261
库存: 1000
起订量: 150 增量: 0
交货地:
最小起订量为:150
合计: ¥ 501.73
