FD400R33KF2CKNOSA1

产品分类: IGBT模块
产品描述: 4.8KW 3.4V 单斩波器 4.25V@ 15V,400A 660A 底座安装
供应商型号: CY-FD400R33KF2CKNOSA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 FD400R33KF2CKNOSA1

FD400R33KF2CKNOSA1概述


    产品简介

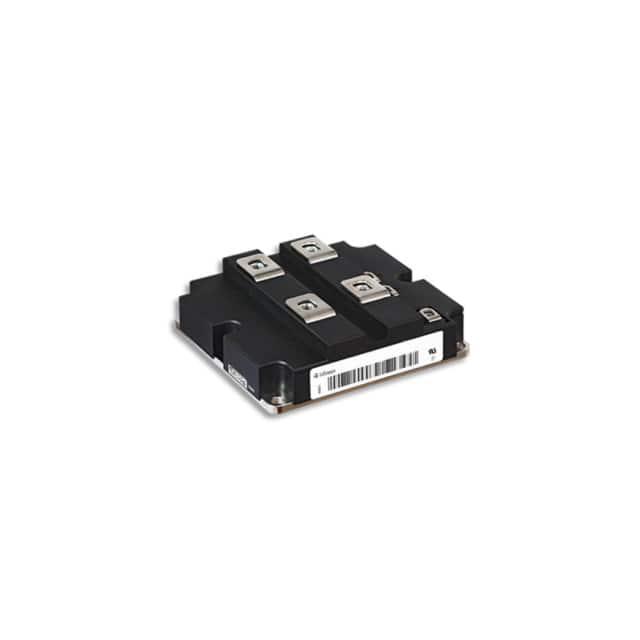

    FD400R33KF2C-K IGBT模块
    FD400R33KF2C-K是一款高性能的IGBT模块,主要应用于逆变器、电机驱动、电源转换和制动斩波等工业自动化系统中。该模块结合了IGBT(绝缘栅双极型晶体管)和快恢复二极管的技术优势,具备高效率、高可靠性和高功率密度的特点。适用于各种高压和大电流的应用场合。

    技术参数


    IGBT部分
    - 集电极-发射极耐压(VCES):3300 V
    - 连续集电极直流电流(IC nom):400 A
    - 周期性集电极峰值电流(ICRM):800 A
    - 总功耗(Ptot):4.8 kW
    - 栅极-发射极峰值电压(VGES):±20 V
    - 集电极-发射极饱和电压(VCE sat):3.40 ~ 5.00 V
    - 栅极阈值电压(VGEth):4.2 ~ 6.0 V
    - 栅极电荷(QG):8.00 µC
    - 内部栅极电阻(RGint):1.3 Ω
    - 输入电容(Cies):50.0 nF
    - 反向传输电容(Cres):2.70 nF
    - 集电极-发射极截止电流(ICES):5.0 mA
    - 栅极-发射极漏电流(IGES):400 nA
    快恢复二极管部分
    - 周期性峰值反向电压(VRRM):3300 V
    - 持续直流正向电流(IF):400 A
    - 周期性峰值正向电流(IFRM):800 A
    - 最大功耗(PRQM):800 kW
    - 最小开通时间(ton min):10.0 µs
    - 正向电压(VF):2.80 ~ 3.50 V
    - 峰值反向恢复电流(IRM):550 ~ 650 A
    - 恢复电荷(Qr):235 ~ 440 µC
    - 反向恢复能量(Erec):245 ~ 515 mJ

    产品特点和优势


    FD400R33KF2C-K IGBT模块具有以下显著特点和优势:
    - 高可靠性:3300 V的耐压能力使其能够承受极端的工作环境,适用于高压应用。
    - 高效能:低至3.40 V的饱和电压确保了低损耗,提高了系统的整体效率。
    - 快速开关性能:快速开关时间和低开关损耗,有助于提高系统的动态响应速度。
    - 高集成度:将IGBT和快恢复二极管集成在一个封装内,减少了外部连接,提高了可靠性。
    - 宽温度范围:-40°C到125°C的宽工作温度范围,适合各种恶劣环境下的应用。

    应用案例和使用建议


    应用案例
    FD400R33KF2C-K IGBT模块广泛应用于各类高压逆变器和电机驱动系统中,如电梯驱动系统、轨道交通牵引系统等。此外,在新能源汽车的电机控制系统中也有广泛应用。
    使用建议
    1. 热管理:由于其高功耗特性,合理的散热设计至关重要。建议采用高效的散热片和热导率良好的材料来提高散热效果。
    2. 过压保护:在使用过程中要注意避免过电压损坏,可通过合适的缓冲电路进行保护。
    3. 电磁干扰:为减少电磁干扰,建议使用适当的屏蔽和滤波措施。

    兼容性和支持


    FD400R33KF2C-K IGBT模块设计上与多种控制系统兼容,可与不同品牌的控制器无缝对接。Infineon公司提供详尽的技术支持,包括安装指南、应用笔记和客户培训等服务。如有任何疑问或技术支持需求,建议直接联系Infineon公司的销售代表或技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率过高导致过热 | 降低开关频率或加强散热措施 |
    | 系统启动时IGBT烧毁 | 检查输入电压是否稳定并合理设置保护电路 |
    | 输出电流不稳 | 检查负载是否正常,确认是否存在短路或开路情况 |

    总结和推荐


    总体来看,FD400R33KF2C-K IGBT模块凭借其高可靠性、高效能和宽工作温度范围等特点,非常适合于高压和大电流的应用场合。特别是在逆变器、电机驱动和制动斩波等系统中表现出色。如果您的项目需要一款性能稳定且高度可靠的IGBT模块,FD400R33KF2C-K是一个值得推荐的选择。

FD400R33KF2CKNOSA1参数

参数
集电极电流 660A
最大功率耗散 4.8KW
VCEO-集电极-发射极最大电压 4.25V@ 15V,400A
最大集电极发射极饱和电压 3.4V
配置 单斩波器
安装方式 底座安装
零件状态 停产
包装方式 散装

FD400R33KF2CKNOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FD400R33KF2CKNOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FD400R33KF2CKNOSA1 FD400R33KF2CKNOSA1数据手册

FD400R33KF2CKNOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1503.5654 ¥ 12180.1215
25+ $ 1441.4345 ¥ 11970.1193
50+ $ 1379.3037 ¥ 11760.117
100+ $ 1354.4513 ¥ 11655.1159
300+ $ 1342.0251 ¥ 11550.1147
500+ $ 1329.599 ¥ 11445.1136
1000+ $ 1292.3205 ¥ 10920.1079
5000+ $ 1292.3205 ¥ 10920.1079
库存: 64
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12180.12
直接购买
加入购物车
