FF1200R17KP4B2NOSA2

产品分类: IGBT模块
产品描述: 6250KW 1.9V 1.7KV 1.7KA AG-PRIME2 底座安装
供应商型号: 448-FF1200R17KP4B2NOSA2-ND
供应商: Digi-Key
标准整包数: 1

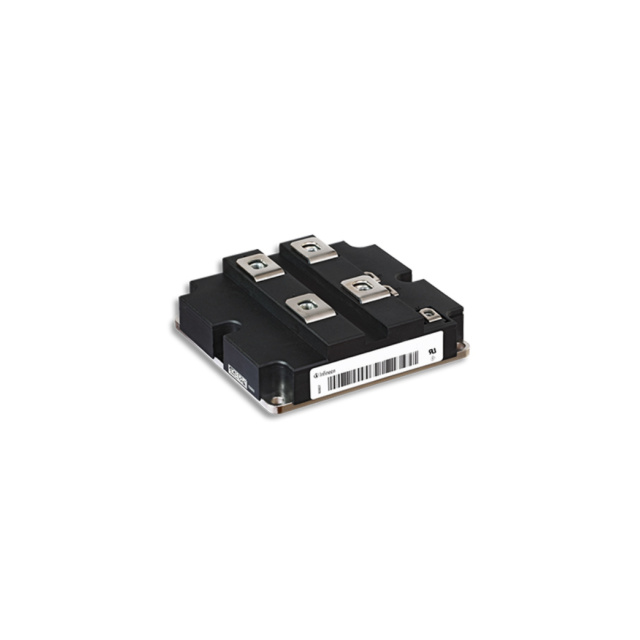

INFINEON TECHNOLOGIES IGBT模块 FF1200R17KP4B2NOSA2

FF1200R17KP4B2NOSA2概述


    产品简介


    FF1200R17KP4B2 IGBT模块
    FF1200R17KP4B2是一款采用沟槽场截止IGBT4和发射极控制三极管(Emitter Controlled 3 Diode)的IGBT模块。这款模块主要用于高功率转换器、中压驱动、电机驱动、牵引驱动和风力发电机等领域。其卓越的热稳定性和电性能使其成为电力电子系统中不可或缺的重要组件。

    技术参数


    - 最高额定电压(VCES): 1700V
    - 连续直流电流(IC nom): 1200A(最大2400A)
    - 耐受瞬时峰值电流(ICRM): 2400A
    - 最高工作温度(Tvj op): 150°C
    - 门极-发射极峰值电压(VGES): ±20V
    - 导通饱和电压(VCEsat): 最低1.80V
    - 门极阈值电压(VGEth): 5.20至6.40V
    - 门极电荷(QG): 12.5μC
    - 门极内阻(RGint): 1.6Ω
    - 输入电容(Cies): 98.0nF
    - 反向传输电容(Cres): 3.15nF
    - 关断恢复电流(IRM): 1100至1350A
    - 反向恢复能量(Erec): 最高达390mJ

    产品特点和优势


    - 增强的阻断层温度(Tvj op): 支持广泛的环境温度范围,提高应用的灵活性。
    - 低导通饱和电压(VCEsat): 在高电流密度下提供更低的损耗。
    - 增强的逆变运行二极管: 适用于再生制动操作,增加系统的效率。
    - 强大的热循环能力: 通过铝硅碳基板提高了热循环的稳定性。
    - 高功率密度: 设计紧凑,能够在有限空间内实现高效能输出。

    应用案例和使用建议


    - 风力发电机: 高额定电压和大电流使得FF1200R17KP4B2适用于风力发电机的逆变器设计。
    - 牵引驱动: 由于其高可靠性和宽工作温度范围,适合用于高速铁路和其他电动车辆的牵引驱动系统。
    使用建议:
    - 确保适当的散热设计以维持正常工作温度,特别是在极端温度环境下。
    - 使用低电感连接以减少开关损耗。
    - 选择合适的驱动电阻(RG)以优化开关速度和能耗。

    兼容性和支持


    FF1200R17KP4B2模块与大部分标准IGBT驱动电路和散热解决方案兼容。Infineon提供了详尽的技术文档和支持服务,包括产品生命周期内的技术咨询和技术支持。如有疑问,可以通过技术支持热线或电子邮件联系制造商。

    常见问题与解决方案


    1. 问:如何确保模块在高工作温度下的可靠性?
    - 答:应使用合适的散热装置,并避免长时间在极限温度下运行。此外,定期检查散热装置的性能是必要的。

    2. 问:如何降低模块的开关损耗?
    - 答:优化驱动电路设计,选用低电感连接线和适当的栅极电阻(RG),有助于减少开关损耗。

    总结和推荐


    综上所述,FF1200R17KP4B2是一款在电力电子系统中表现出色的产品。其卓越的电气特性和广泛的应用范围使其在高功率转换器和电机驱动系统中表现出色。因此,强烈推荐使用此产品,特别是在需要高性能和高可靠性的场合。

    以上是对FF1200R17KP4B2 IGBT模块的详细解析。希望能为您提供有价值的参考。

FF1200R17KP4B2NOSA2参数

参数
配置 -
集电极电流 1.7KA
最大功率耗散 6250KW
VCEO-集电极-发射极最大电压 1.7KV
最大集电极发射极饱和电压 1.9V
通用封装 AG-PRIME2
安装方式 底座安装
零件状态 在售
包装方式 托盘

FF1200R17KP4B2NOSA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF1200R17KP4B2NOSA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF1200R17KP4B2NOSA2 FF1200R17KP4B2NOSA2数据手册

FF1200R17KP4B2NOSA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
