BB844E6327HTSA1

产品分类: 变容二极管
产品描述: 18V 0.000013uF C2/C8 3.8 SOT-23-3 贴片安装 2.9mm(长度)*1.3mm(宽度)
供应商型号: BB844E6327HTSA1
供应商: 国内现货
标准整包数: 1

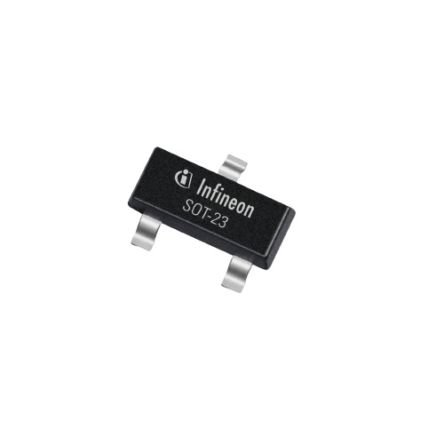

INFINEON TECHNOLOGIES 变容二极管 BB844E6327HTSA1

BB844E6327HTSA1概述

    BB844 Silicon Variable Capacitance Diode 技术手册

    1. 产品简介


    BB844 是一款硅变容二极管(Silicon Variable Capacitance Diode),专门设计用于FM调频收音机调谐器,适用于频率范围为77MHz至108MHz的应用。这款二极管采用背靠背配置,以优化信号失真和调谐。它具有高调谐比和低供电电压特性,特别适合车载收音机应用。同时,BB844具有良好的C-V线性度和较高的优值系数(Figure of Merit),并且符合无铅和RoHS标准,提供了可靠且环保的封装。

    2. 技术参数


    BB844的主要技术参数如下表所示:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 直流特性
    | 反向电流 | IR | - | - | 200 | nA |
    | 交流特性
    | 二极管电容 | CT | 42.5 | 43.75 | 45 | pF |
    | 调谐比 | CT2/CT8 | 3.2 | 3.8 | - | - |
    | 电容匹配度 | ΔCT/CT | - | - | 1.5 | % |
    | 串联电阻 | rS | - | 0.28 | - | Ω |
    最大额定值
    - 二极管反向电压:18V
    - 峰值反向电压:20V
    - 正向电流:50mA
    - 工作温度范围:-55°C 到 150°C
    - 存储温度范围:-55°C 到 150°C

    3. 产品特点和优势


    BB844 的独特功能和优势包括:
    - 高调谐比和低供电电压,适用于车载收音机;
    - 单芯片结构(共阴极),保证了两个二极管的良好跟踪特性;
    - 良好的C-V线性度,使得在不同电压下表现一致;
    - 高优值系数,提升了整体性能;
    - 无铅且符合RoHS标准,确保环保和安全。
    这些特性使其在市场上具备显著的竞争优势,尤其在FM调频接收系统中表现出色。

    4. 应用案例和使用建议


    应用案例
    BB844主要用于FM调频收音机调谐器,例如车载收音机,适用于频率范围为77MHz到108MHz的应用。通过优化信号失真和调谐,提升音频质量。
    使用建议
    1. 合理选择电压范围:根据具体应用场景选择合适的电压范围,确保调谐效果最佳。
    2. 保持良好散热:由于工作时可能产生热量,建议增加散热措施,以延长使用寿命。
    3. 测试和验证:在实际应用前,应进行详细的测试和验证,确保性能满足需求。

    5. 兼容性和支持


    BB844与其他电子元器件或设备的兼容性良好,可以通过适当的配置满足多种应用场景。厂商提供技术支持和维护服务,如需进一步的技术咨询,可以联系最近的Infineon Technologies办公室。

    6. 常见问题与解决方案


    1. 反向电流过大
    - 原因:可能是外部电路故障或内部老化。
    - 解决方法:检查外部电路并更换损坏的部件;必要时更换新的BB844。
    2. 电容值偏差较大
    - 原因:可能由于制造工艺差异或使用不当导致。
    - 解决方法:严格按照制造商提供的指导书操作,并定期进行校准和维护。

    7. 总结和推荐


    BB844是一款高性能的硅变容二极管,具有高调谐比、低供电电压和良好的线性度等优势。它在FM调频接收系统中的应用表现出色,可广泛应用于车载收音机和其他需要调谐功能的电子产品中。鉴于其卓越的性能和广泛应用前景,强烈推荐使用BB844。

BB844E6327HTSA1参数

参数
电容比条件 C2/C8
配置 -
电容比 3.8
Vr-反向电压 18V
二极管电容 0.000013uF
不同 Vr,F 时的 Q 值 -
长*宽*高 2.9mm(长度)*1.3mm(宽度)
通用封装 SOT-23-3
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BB844E6327HTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BB844E6327HTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 变容二极管 INFINEON TECHNOLOGIES BB844E6327HTSA1 BB844E6327HTSA1数据手册

BB844E6327HTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
