DD104N16KKHPSA1

产品分类: 整流二极管/整流桥
产品描述:
供应商型号: UA-DD104N16KKHPSA1
供应商: 海外现货
标准整包数: 15

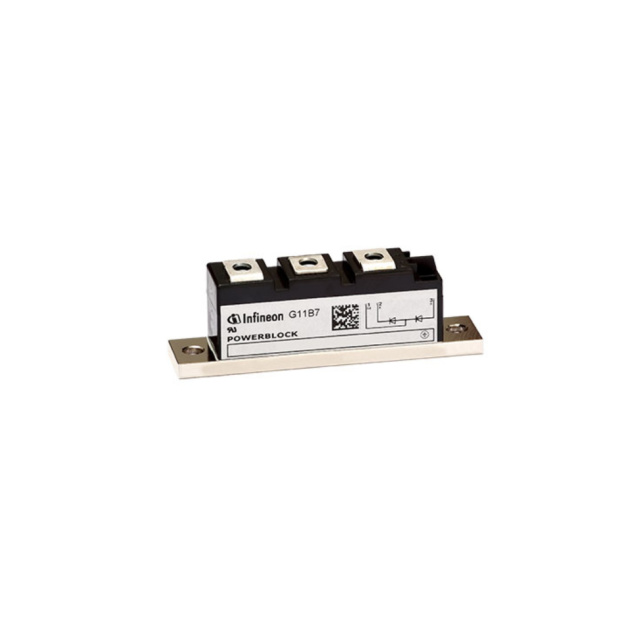

INFINEON TECHNOLOGIES 整流二极管/整流桥 DD104N16KKHPSA1

DD104N16KKHPSA1概述


    产品简介


    DD104N 网络整流二极管模块是一种高性能的电力电子器件,主要用于交流到直流的转换过程。这类整流二极管模块广泛应用于电源转换系统、工业自动化控制设备以及新能源发电系统等领域。其主要功能是将交流电(AC)整流为直流电(DC),提供稳定可靠的电流输出。

    技术参数


    电气特性:
    - 最高重复峰值反向电压(VRRM):1200 V / 1600 V
    - 最高非重复峰值反向电压(VRSM):1300 V / 1700 V
    - 最大均方根导通电流(IFRMSM):160 A
    - 平均导通电流(IFAVM):104 A
    - 最大浪涌电流(IFSM):2.9 kA / 2.5 kA
    特性值:
    - 导通电压(vF):最大1.4 V
    - 门限电压(V(TO)):0.7 V
    - 坡电阻(rT):最大2.1 mΩ
    - 反向电流(iR):最大20 mA
    热特性:
    - 结点到外壳热阻(RthJC):最大0.195°C/W
    - 外壳到散热器热阻(RthCH):最大0.05°C/W
    - 最大结点温度(Tvj max):150°C
    - 操作温度范围:-40°C...+150°C
    - 存储温度范围:-40°C...+150°C

    产品特点和优势


    DD104N 网络整流二极管模块具备以下几个显著的特点和优势:
    - 高可靠性:在极端工作条件下仍能保持稳定的性能。
    - 宽工作温度范围:可在极端高温和低温环境下可靠工作。
    - 大功率处理能力:能承受高达数千安培的瞬态电流。
    - 高效的散热设计:通过优化的散热结构,有效降低热阻,提高长期运行稳定性。
    - 出色的电压耐受性:能够承受较高的反向电压,适用于各种高压环境。

    应用案例和使用建议


    应用案例:
    DD104N 网络整流二极管模块在电源转换系统中广泛应用。例如,在大型变频器中,它被用于将三相交流电整流为直流电,进而通过逆变器输出所需频率和幅值的交流电。此外,它也被广泛应用于新能源发电系统中,如风力发电和光伏发电系统的整流电路。
    使用建议:
    - 适当的散热措施:由于其强大的功率处理能力,建议使用高效散热器或液冷系统来保证良好的散热效果,避免因过热导致的损坏。
    - 正确安装:根据机械特性要求,确保连接扭矩符合规范,防止松动导致接触不良。
    - 定期检查:在长期使用过程中,定期进行性能检测,确保其工作状态良好。

    兼容性和支持


    兼容性:
    DD104N 网络整流二极管模块可以与其他常见的工业电气设备和控制系统兼容。对于具体的应用场景,用户可以根据需要选择合适的冷却系统和相关组件。
    支持和服务:
    制造商提供详细的技术文档和应用指南,用户可以通过官方渠道获取相关的技术支持和售后服务。

    常见问题与解决方案


    常见问题:
    - 温度过高导致故障:可能是散热系统不足或安装不当导致。
    - 导通电压过高:可能是因为内部结点老化或损坏。
    - 反向电流过大:可能是由于散热不良或反向电压超过额定值。
    解决方案:
    - 增加散热措施:确保散热系统正常工作,避免设备过热。
    - 更换受损部件:如果发现内部结点老化或损坏,应及时更换新的模块。
    - 调整散热方式:根据负载情况,优化散热策略,确保反向电流在安全范围内。

    总结和推荐


    总结:
    DD104N 网络整流二极管模块是一款性能卓越的电力电子器件,具备高可靠性、宽工作温度范围、高效散热能力和出色的电压耐受性。其广泛应用于电源转换系统和新能源发电系统中,具有很高的市场竞争力。
    推荐:
    鉴于其出色的性能和可靠性,我们强烈推荐该产品用于需要高精度和稳定性的应用场合。无论是工业自动化还是新能源发电系统,DD104N 都是一个值得信赖的选择。

DD104N16KKHPSA1参数

参数
If - 正向电流 -
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
零件状态 最后售卖
包装方式 散装,托盘

DD104N16KKHPSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

DD104N16KKHPSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES DD104N16KKHPSA1 DD104N16KKHPSA1数据手册

DD104N16KKHPSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
