DZ1070N18KHPSA3

产品分类: 整流二极管/整流桥
产品描述: 1.8KV 150mA 1.1KA 底座安装
供应商型号: ET-4588970
供应商: 海外现货
标准整包数: 1

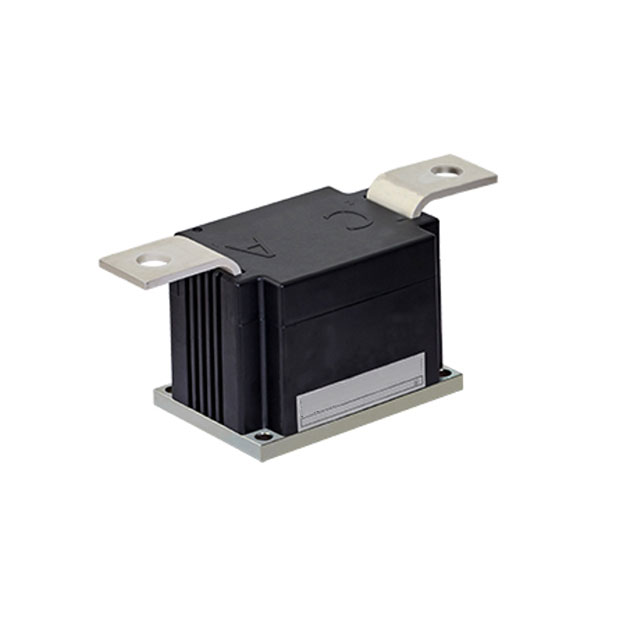

INFINEON TECHNOLOGIES 整流二极管/整流桥 DZ1070N18KHPSA3

DZ1070N18KHPSA3概述


    产品简介


    Netz-Dioden-Modul DZ1070N18K
    类型: 整流二极管模块
    主要功能:
    - 适用于驱动应用:在驱动系统中作为整流器使用,用于将交流电转换为直流电。
    - UPS系统:适用于不间断电源(UPS)系统,确保电力供应的稳定和连续。
    - 电池充电器:用于电池充电系统,提供高效的充电能力。
    应用领域:
    - 电动机驱动系统
    - 不间断电源系统(UPS)
    - 电池充电器

    技术参数


    最高额定值:
    - 最高重复峰值反向电压 (VRRM):1800 V
    - 最高峰值非重复反向电压 (VRSM):1900 V
    - 最大均方根正向电流 (IFRMSM):1700 A
    - 在TC=100°C下的最大平均正向电流 (IFAVM):1100 A
    - 峰值冲击电流 (IFSM):41000 A @ TVj = 25°C, tP = 10ms
    - 最大能量积分值 (I²t-value):8405000 A²s @ TVj = 25°C, tP = 10ms
    特性值:
    - 正向电压 (vF):最大1.11 V
    - 阈值电压 (V(TO)):最大0.75 V
    - 内阻 (rT):最大0.073 mΩ
    - 反向电流 (iR):最大150 mA
    - 绝缘测试电压 (VISOL):3.6 kV RMS, f = 50Hz, t = 1 sec
    - 最大接合温度 (Tvj max):150 °C
    - 工作温度 (Tc op):-40...+150 °C
    - 存储温度 (Tstg):-40...+150 °C

    产品特点和优势


    - 压力接触技术:提高了可靠性和使用寿命。
    - 工业标准封装:便于集成到现有系统中。
    - 电绝缘基板:有效防止短路,提高安全性。
    - 先进的中等功率技术:高效处理大电流,适合驱动应用和其他需要高性能的应用场景。

    应用案例和使用建议


    应用案例:
    - 在电动机驱动系统中,该模块能够有效地将交流电转换为直流电,提供稳定的动力输出。
    - 在UPS系统中,通过高效的整流能力,保证电力供应的持续性和稳定性。
    - 在电池充电器中,该模块能提供可靠的电流输出,确保电池充电过程的安全和高效。
    使用建议:
    - 确保安装时扭矩适中,避免过紧或过松,以确保机械连接和电气连接的可靠性。
    - 使用适当的散热措施,特别是在高负载情况下,确保模块运行在安全温度范围内。
    - 定期检查和维护,以确保系统的长期稳定运行。

    兼容性和支持


    - 与常见的驱动系统、UPS和电池充电器具有良好的兼容性。
    - 提供全面的技术支持和售后服务,包括详细的安装指南和使用说明。
    - 可联系负责销售的办公室获取更多应用和技术支持(详见官方网站www.ifbip.com)。

    常见问题与解决方案


    1. 问题:模块无法正常工作
    - 解决方案: 检查安装过程中是否有损坏,并确认所有连接都正确且紧密。如仍有问题,请联系技术支持。
    2. 问题:模块发热严重
    - 解决方案: 确保散热装置正常工作,并根据实际负载调整冷却措施。如果问题依然存在,请检查是否过载。
    3. 问题:模块无法达到预期电流
    - 解决方案: 检查供电电压和负载条件,确认输入参数符合模块的技术要求。

    总结和推荐


    综上所述,Netz-Dioden-Modul DZ1070N18K 是一款高性能的整流二极管模块,特别适用于驱动系统、UPS和电池充电器等高功率应用。其先进的技术、可靠的材料和广泛的应用范围使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要高效整流和大电流处理的应用场合。

DZ1070N18KHPSA3参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 1.1KA
Ir - 反向电流 150mA
Vr-反向电压 1.8KV
反向恢复时间 -
安装方式 底座安装
零件状态 在售
包装方式 托盘

DZ1070N18KHPSA3厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

DZ1070N18KHPSA3数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES DZ1070N18KHPSA3 DZ1070N18KHPSA3数据手册

DZ1070N18KHPSA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
