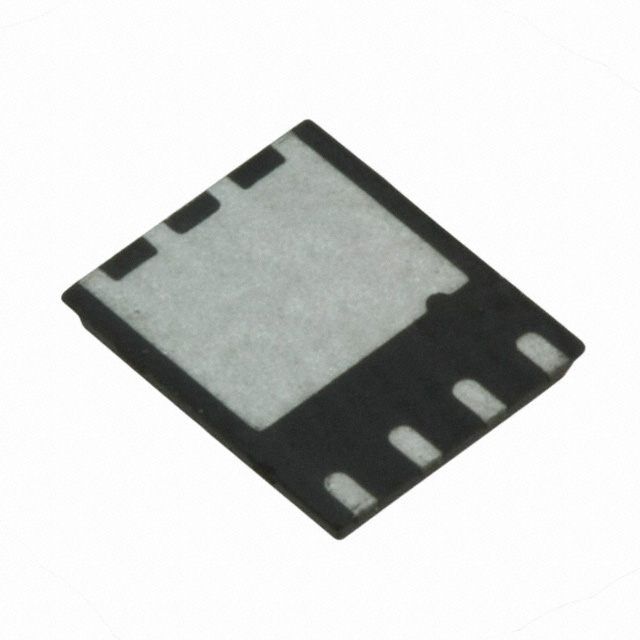

IRFH7936TRPBF

产品分类: 场效应管(MOSFET)
产品描述: 3.1W(Ta) 20V 2.35V@ 50µA 26nC@ 4.5 V 1个N沟道 30V 4.8mΩ@ 20A,10V 20A,54A 2.36nF@15V QFN 贴片安装 6mm*5mm*830μm
供应商型号: IRFH7936TRPBFDKR-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRFH7936TRPBF

IRFH7936TRPBF概述

    HEXFET Power MOSFET 技术手册

    1. 产品简介


    HEXFET Power MOSFET 是一种高性能的同步MOSFET,专为笔记本处理器电源和网络系统中的隔离式DC-DC转换器设计。这些器件以其低导通电阻(RDS(on))而闻名,可以在多种应用环境中提供高效的电能转换。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 基本规格
    - VDS(漏源电压):30V
    - RDS(on)(导通电阻):4.8mΩ @ VGS = 10V
    - Qg(总栅极电荷):17nC
    - 绝对最大额定值
    - VDS(漏源电压):30V
    - VGS(栅源电压):± 20V
    - ID(连续漏电流):@ TA = 25°C 时为 160A;@ TA = 70°C 时为 54A;@ TC = 25°C 时为 160A
    - IDM(脉冲漏电流):16A
    - PD(功率耗散):@ TA = 25°C 时为 16W;@ TA = 70°C 时为 16W
    - 热阻
    - RθJC(结到外壳热阻):5.6°C/W
    - RθJA(结到环境热阻):40°C/W

    3. 产品特点和优势


    - 低RDS(on):在4.5V VGS下的低导通电阻可显著降低功耗,提高效率。
    - 低栅极电荷:低栅极电荷可以减少开关损耗,加快开关速度。
    - 全标定雪崩电压和电流:保证可靠的操作性能。
    - 100% 测试栅极电阻:确保产品的高可靠性。
    - 无铅且符合RoHS标准:符合环保要求,适合广泛应用。
    - 低热阻:优化散热性能,延长使用寿命。
    - 大源引脚:便于焊接,提高装配可靠性。

    4. 应用案例和使用建议


    HEXFET Power MOSFET 可广泛应用于笔记本处理器电源、网络系统的隔离式DC-DC转换器等场合。在实际应用中,应考虑以下几个方面以实现最佳性能:
    - 选择合适的驱动电路:确保驱动电压和电流匹配,避免过压或过流情况。
    - 合理布局:适当安排散热措施,如增加铜箔面积,以增强热管理效果。
    - 保护措施:安装适当的保护电路,防止过压、过流和过温现象。

    5. 兼容性和支持


    HEXFET Power MOSFET 与各种主流控制器和其他相关元器件具有良好的兼容性。制造商提供全面的技术支持和售后服务,包括详细的文档、测试报告和技术咨询,帮助客户顺利实施项目。

    6. 常见问题与解决方案


    - 问题1:在高温环境下运行时出现异常发热。
    - 解决方案:增加散热措施,如增大铜箔面积或添加散热片。

    - 问题2:在切换过程中出现高频振荡。
    - 解决方案:优化驱动电路,适当增加栅极电阻(RG),并确保栅极信号的完整性。

    7. 总结和推荐


    HEXFET Power MOSFET 是一款性能卓越的MOSFET,具备低导通电阻、低栅极电荷和优良的热管理性能。它适用于多种高效率电源转换应用。我们强烈推荐该产品,尤其在对转换效率有严格要求的应用中。结合制造商提供的技术支持,这款产品能够为您的设计带来可靠的性能保障。

IRFH7936TRPBF参数

参数
最大功率耗散 3.1W(Ta)
Ciss-不同 Vds 时的输入最大电容 2.36nF@15V
配置 独立式
Vds-漏源极击穿电压 30V
通道数量 1
Vgs(th)-栅源极阈值电压 2.35V@ 50µA
Vgs-栅源极电压 20V
FET类型 1个N沟道
Id-连续漏极电流 20A,54A
栅极电荷 26nC@ 4.5 V
Rds(On)-漏源导通电阻 4.8mΩ@ 20A,10V
长*宽*高 6mm*5mm*830μm
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

IRFH7936TRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRFH7936TRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRFH7936TRPBF IRFH7936TRPBF数据手册

IRFH7936TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9545 ¥ 8.0655
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
