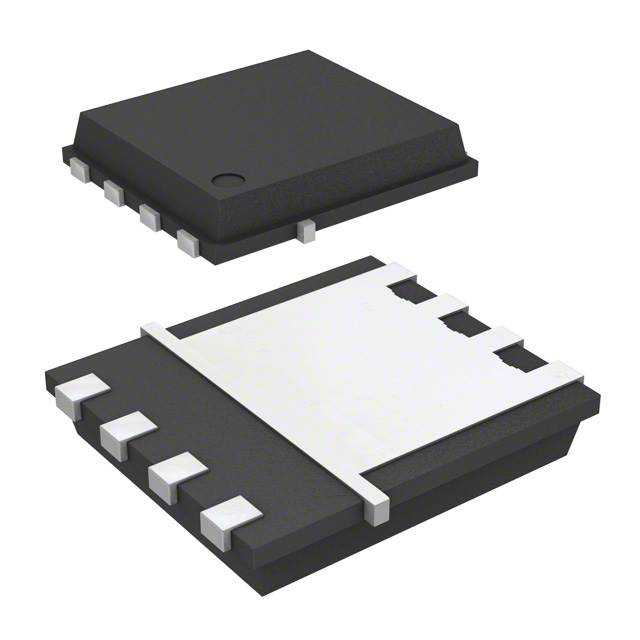

BSC009NE2LS

产品分类: 场效应管(MOSFET)
产品描述: 2.5W 20V 2.2V 72nC@ 4.5V,126nC@ 10V 1个N沟道 25V 900μΩ@ 10V 5.8nF@ 12V 支架安装,贴片安装 5.15mm*5.9mm*1mm
供应商型号: 14M-BSC009NE2LS
供应商: 云汉优选
标准整包数: 1

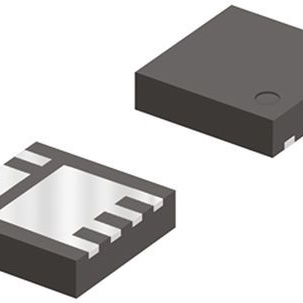

INFINEON TECHNOLOGIES 场效应管(MOSFET) BSC009NE2LS

BSC009NE2LS概述

    BSC009NE2LS MOSFET 技术手册

    产品简介


    产品类型: MOSFET(金属氧化物半导体场效应晶体管)
    主要功能: 适用于e-fuse(电子保险丝)和ORing(二极管并联)应用。
    应用领域: 主要应用于电源管理、电机驱动和电池保护等领域。

    技术参数


    - 电压范围: 最大漏源电压 \( V{DS} \): 25V
    - 最大漏源导通电阻 \( R{DS(on)} \): 0.9mΩ (在 \( V{GS}=4.5V \) 时)
    - 连续漏电流 \( ID \): 255A (在 \( V{GS}=10V \) 时)
    - 输出电荷 \( Q{OSS} \): 38nC
    - 栅极充电量 \( QG(0V..10V) \): 126nC
    - 封装形式: PG-TDSON-8

    产品特点和优势


    - 低阻抗: 非常低的 \( R{DS(on)} \),在 \( V{GS}=4.5V \) 时仅为 0.9mΩ,适用于需要高效能量传输的应用。
    - 高可靠性: 通过了100%的雪崩测试,确保在极端条件下的可靠运行。
    - 优越的热性能: 具有出色的热阻,适合高温环境下使用。
    - 环保设计: 符合RoHS标准,无卤素材料,适用于绿色制造。

    应用案例和使用建议


    - 应用案例: 在电动汽车充电系统中,该MOSFET可用于提高效率并降低热量产生。
    - 使用建议: 在高温环境中使用时,建议保持 \( R{thJA} \) 较低,以减少内部温度上升。此外,确保适当的散热设计,如增加散热片或风扇。

    兼容性和支持


    - 兼容性: 该MOSFET与多种不同的电路板和电源管理系统兼容,易于集成。
    - 厂商支持: 厂商提供详尽的技术文档和支持服务,可通过 Infineon Technologies 官方网站获取更多信息。

    常见问题与解决方案


    - 问题: 温度升高导致 \( R{DS(on)} \) 增加。
    解决方法: 确保良好的散热设计,选择合适的散热片或冷却系统。
    - 问题: 开关过程中电压波动较大。
    解决方法: 使用较低的 \( R{G} \) 以加快开关速度,减少瞬态电压的影响。

    总结和推荐


    该款 OptiMOSTM Power-MOSFET \( BSC009NE2LS \) 在多个方面表现优异,适用于对效率和可靠性要求高的应用。其低阻抗和高可靠性使其成为电源管理和汽车电子领域的理想选择。总体而言,强烈推荐使用该产品,尤其是在需要高效能和高可靠性的应用场景中。

BSC009NE2LS参数

参数
FET类型 1个N沟道
Rds(On)-漏源导通电阻 900μΩ@ 10V
Vds-漏源极击穿电压 25V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 2.2V
配置 独立式
栅极电荷 72nC@ 4.5V,126nC@ 10V
Id-连续漏极电流 -
通道数量 1
最大功率耗散 2.5W
Ciss-不同 Vds 时的输入最大电容 5.8nF@ 12V
长*宽*高 5.15mm*5.9mm*1mm
安装方式 支架安装,贴片安装
应用等级 工业级
包装方式 卷带包装

BSC009NE2LS厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BSC009NE2LS数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES BSC009NE2LS BSC009NE2LS数据手册

BSC009NE2LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.6172
10+ ¥ 6.8261
30+ ¥ 5.9937
100+ ¥ 5.8271
300+ ¥ 5.6041
1000+ ¥ 5.4409
库存: 185
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 7.61
