IDDD04G65C6XTMA1

产品分类: 整流二极管/整流桥

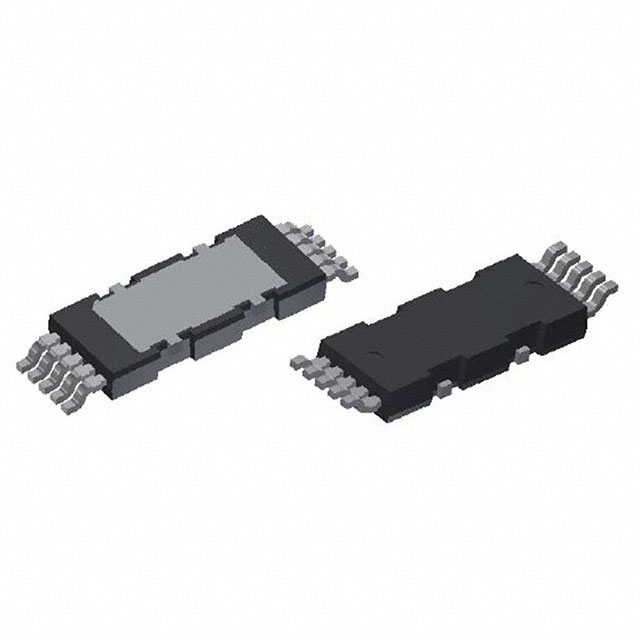

产品描述: 碳化硅肖特基二极管 二极管, 4A, 650V, 表面贴装, pg/hdsop封装, 10针
供应商型号: IDDD04G65C6XTMA1
供应商: 国内现货
标准整包数: 5
INFINEON TECHNOLOGIES 整流二极管/整流桥 IDDD04G65C6XTMA1

IDDD04G65C6XTMA1概述


    产品简介


    基本介绍
    IDDD04G65C6 是Infineon公司推出的第六代CoolSiC™系列650V碳化硅(SiC)肖特基二极管。这款产品采用了Infineon公司自主研发的创新G5技术,在G6版本中进一步改进,引入了新的肖特基金属系统。IDDD04G65C6设计用于提高系统的效率,降低散热需求,使得高频操作成为可能。它旨在与Infineon的CoolMOS™芯片组家族配合使用,满足这一电压范围内的应用要求。
    主要功能
    - 低正向电压降(1.25V)
    - 出色的品质因数(Qc x VF)
    - 高dv/dt鲁棒性(150 V/ns)
    应用领域
    - 开关电源中的功率因数校正
    - 太阳能逆变器
    - 不间断电源系统

    技术参数


    关键性能参数
    | 参数 | 值 | 单位 | 备注/测试条件 |
    ||
    | 正向重复峰值电压 | VRRM | 650 | 25°C |
    | 正向电流 | IF | 4 | TC ≤ 155°C, D = 1 |
    | 瞬态过冲峰值电流 | IF,SM | 29 | 25°C, tp = 10 ms |
    | 额定功率耗散 | Ptot | 56 | 25°C, RthJC,max |
    热特性
    | 参数 | 符号 | 值 | 单位 | 备注/测试条件 |

    | 结壳热阻 | RthJC | 1.6-2.6 | K/W
    | 结到环境热阻 | RthJA | - | 62 | PCB上最小占板面积 |
    | 表面贴装器件结到环境热阻 | RthJA | 35-45 带铜片冷却 |
    静态电气特性
    | 参数 | 符号 | 值 | 单位 | 备注/测试条件 |

    | 正向导通电压 | VF | 1.25 | V | IF = 4 A, 25°C |
    | 反向漏电流 | IR | 0.4-14 | µA | VR = 420 V, 25°C |
    交流特性
    | 参数 | 符号 | 值 | 单位 | 备注/测试条件 |

    | 总电容充电量 | QC | 6.9 | nC | VR = 400 V, 150°C |
    | 总电容量 | C | 205 | pF | VR = 1 V, f = 1 MHz |

    产品特点和优势


    IDDD04G65C6 的主要特点如下:
    - 低正向电压:1.25V,远低于行业标准。
    - 出色的品质因数:Qc x VF 的表现优异,适合各种负载条件。
    - 高dv/dt鲁棒性:具备更高的可靠性,可在恶劣条件下稳定运行。
    这些特点使其在以下方面具有显著优势:
    - 提升系统效率:降低损耗,提高能源利用率。
    - 节省成本和空间:减少冷却需求,缩小设备尺寸。
    - 增强高频操作能力:支持更高的频率和功率密度。

    应用案例和使用建议


    应用案例
    1. 开关电源中的功率因数校正:在电源管理中,该二极管可以显著提升转换效率,减少功率损失。
    2. 太阳能逆变器:适用于光伏系统,提供稳定的能量输出。
    3. 不间断电源系统:能够高效处理突发电流,保证系统稳定运行。
    使用建议
    - 在高电流和高频率应用中,确保良好的散热管理,以避免过热。
    - 根据负载情况调整冷却策略,尤其是在连续高负荷条件下。

    兼容性和支持


    IDDD04G65C6 与现有的CoolMOS™产品线兼容,可以无缝集成到现有设计中。Infineon公司提供详尽的技术文档和支持服务,确保客户在开发过程中能够顺利解决问题。

    常见问题与解决方案


    1. 问题:过高的正向电压导致效率下降。
    解决方法:确保负载合理,避免过载。如果需要更高的效率,考虑采用更高性能的散热措施。
    2. 问题:反向漏电流过高影响系统稳定性。
    解决方法:检查电路连接是否正确,确保所有接线无误。使用合适的滤波器减少干扰。

    总结和推荐


    综上所述,IDDD04G65C6凭借其卓越的正向电压降、品质因数以及高dv/dt鲁棒性,是一款非常适合高频应用的二极管产品。它不仅提升了系统的效率和稳定性,还能显著降低成本和空间需求。因此,强烈推荐该产品在功率管理、太阳能逆变器和其他需要高性能二极管的应用场景中使用。

IDDD04G65C6XTMA1参数

参数
正向浪涌电流 29A
配置 独立式
If - 正向电流 13A
Ir - 反向电流 14μA
Vr-反向电压 -
反向恢复时间 0μs
通用封装 HDSOP-10
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

IDDD04G65C6XTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IDDD04G65C6XTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES IDDD04G65C6XTMA1 IDDD04G65C6XTMA1数据手册

IDDD04G65C6XTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.63
425+ ¥ 11.2832
850+ ¥ 10.9431
1700+ ¥ 7.1608
3400+ ¥ 7.0176
6800+ ¥ 6.8778
库存: 3395
起订量: 45 增量: 0
交货地:
最小起订量为:5
合计: ¥ 58.15
