FP40R12KE3GBOSA1

产品分类: IGBT模块
产品描述: 200KW 1.8V 三相反相器 2.3V@ 15V,40A 55A 底座安装 122mm*62mm*17mm
供应商型号: FP40R12KE3GBOSA1-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 FP40R12KE3GBOSA1

FP40R12KE3GBOSA1概述


    产品简介

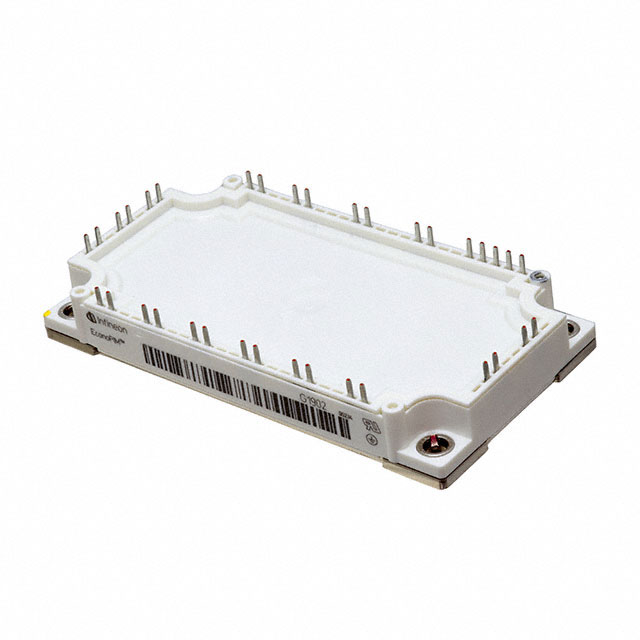

    FP40R12KE3G IGBT模块
    FP40R12KE3G是一种采用EconoPIM™3封装的IGBT模块,集成了Trench/Fielstop IGBT3技术和Emitter Controlled 3二极管。此模块特别适用于辅助逆变器、医疗设备、电机驱动和伺服驱动等多种应用场合。它具有低开关损耗、正温度系数等特点,确保了其在高频、高功率应用中的高效和稳定运行。

    技术参数


    电气特性:
    - 集电极-发射极断态电压(VCES):1200V
    - 额定电流(IC nom):40A(峰值电流ICRM可达80A)
    - 开关损耗:开启能量损失Eon范围为4.10到4.60 mJ,关闭能量损失Eoff范围为3.10到4.20 mJ
    - 阈值电压(VGEth):典型值为5.8V
    - 输入电容(Cies):2.50 nF
    - 反向传输电容(Cres):0.09 nF
    热性能:
    - 结到壳体的热阻(RthJC):0.60 K/W(IGBT),0.95 K/W(二极管)
    - 壳体到散热器的热阻(RthCH):0.135 K/W(IGBT),0.215 K/W(二极管)
    机械特性:
    - 铜基板
    - 焊接连接技术
    - 标准外壳

    产品特点和优势


    FP40R12KE3G模块具备以下显著特点:
    - 低开关损耗:通过采用先进的IGBT3技术,降低了开关过程中的能量损耗。
    - 正温度系数:有助于提高系统的稳定性和可靠性。
    - 高耐久性:拥有优秀的功率循环能力和长期运行稳定性。
    - 集成温度传感器:内置NTC温度传感器,便于实时监测模块内部温度,从而优化系统性能。

    应用案例和使用建议


    应用案例:
    - 辅助逆变器:适用于各种交流电动机的驱动控制。
    - 医疗设备:广泛应用于医疗器械,如MRI等高性能医疗设备中。
    - 电机驱动:可应用于工业自动化、机器人等领域。
    - 伺服驱动:适合于精密控制的场合。
    使用建议:
    - 在使用过程中需确保良好的散热措施,以防止模块过热。
    - 根据实际应用选择合适的门极电阻(Rgon和Rgoff),推荐门极电阻最小值均为27欧姆(见AN 2006-01)。

    兼容性和支持


    FP40R12KE3G模块与标准的PIM3封装完全兼容,可以轻松替换现有的PIM3模块。供应商提供全面的技术支持,包括详细的安装指南、使用手册及售后服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块过热 | 确保良好的散热设计,使用足够大的散热器。 |
    | 开关损耗高 | 调整门极电阻(Rgon和Rgoff)至推荐值。 |

    总结和推荐


    FP40R12KE3G是一款高性能、可靠性和效率兼备的IGBT模块,特别适合需要高效能、高可靠性的应用场景。无论是辅助逆变器还是电机驱动,其出色的特性都能满足多种需求。强烈推荐在上述应用领域中考虑使用此模块。

FP40R12KE3GBOSA1参数

参数
集电极电流 55A
最大功率耗散 200KW
VCEO-集电极-发射极最大电压 2.3V@ 15V,40A
最大集电极发射极饱和电压 1.8V
配置 三相反相器
长*宽*高 122mm*62mm*17mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FP40R12KE3GBOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP40R12KE3GBOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FP40R12KE3GBOSA1 FP40R12KE3GBOSA1数据手册

FP40R12KE3GBOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 101.1296 ¥ 846.3283
10+ $ 83.148 ¥ 695.8448
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 846.32
