IRLU3915PBF

产品分类: 场效应管(MOSFET)

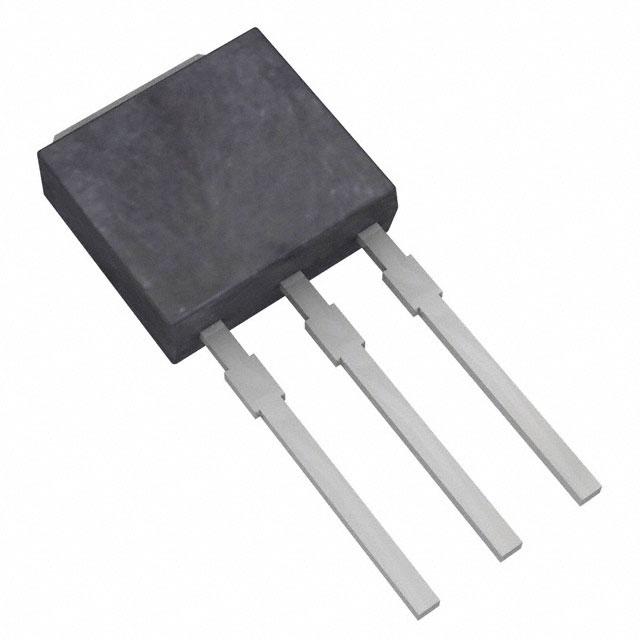

产品描述: Infineon N沟道增强型MOS管 HEXFET系列, Vds=55 V, 61 A, IPAK (TO-251)封装, 通孔安装, 3引脚
供应商型号: 9075072P
供应商: 海外现货
标准整包数: 15
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRLU3915PBF

IRLU3915PBF概述

    高质量文章:HEXFET® Power MOSFET 技术手册

    1. 产品简介


    HEXFET® Power MOSFET(国际整流器公司) 是一款利用最新工艺技术制造的高性能功率场效应晶体管。这些晶体管具有极低的导通电阻和出色的热稳定性,使其成为广泛应用于各种工业领域的理想选择。主要功能包括低导通电阻、高重复雪崩耐量、快速开关速度及宽工作温度范围。

    2. 技术参数


    - 连续漏极电流 (ID):
    - 在 25°C TC 下(硅限制):61A
    - 在 100°C TC 下(硅限制):43A
    - 在 25°C TC 下(封装限制):30A
    - 脉冲漏极电流 (IDM):240A
    - 最大耗散功率 (PD):
    - 在 25°C TC 下:120W
    - 线性降额系数:0.77W/°C
    - 栅源电压 (VGS):±16V
    - 单脉冲雪崩能量 (EAS):
    - 测试值:600mJ
    - 最大工作结温 (TJ):-55°C 至 +175°C
    - 最大焊接温度(10秒内):300°C

    3. 产品特点和优势


    HEXFET® Power MOSFET 具备多个独特的技术特点,使得它在市场上具备显著的竞争优势:
    - 先进的工艺技术:提供极其低的导通电阻。
    - 宽工作温度范围:可承受高达 175°C 的结温。
    - 快速开关速度:满足高速切换需求。
    - 重复雪崩允许:在达到最高结温前可以允许多次雪崩。
    - 无铅设计:符合环保要求。

    4. 应用案例和使用建议


    HEXFET® Power MOSFET 广泛应用于电源管理、电机控制、LED照明和汽车电子等领域。例如,在电源转换器中,由于其低导通电阻,可以有效降低损耗并提高效率。使用建议如下:
    - 合理散热:由于其较高的功率密度,需要确保良好的散热措施以避免过热。
    - 选择合适的驱动电路:确保驱动电路能够快速响应 MOSFET 的开关动作,减少损耗。
    - 注意热阻抗:选择合适的安装方式(如 PCB 材料和安装位置)以减少热阻。

    5. 兼容性和支持


    - 兼容性:HEXFET® Power MOSFET 与现有系统和标准兼容,确保易于集成。
    - 厂商支持:国际整流器公司提供详细的技术文档和在线支持,方便用户进行应用开发和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热问题 | 使用大散热片,安装于良好通风的位置。 |
    | 开关速度慢 | 检查驱动电路,确保足够高的驱动电压。 |
    | 导通电阻异常 | 确认栅极电压正确设置,防止部分导通情况。 |

    7. 总结和推荐


    总体来说,HEXFET® Power MOSFET 具备极低的导通电阻、快速的开关速度和广泛的温度适应能力,是一款高效可靠的功率器件。其适用于多种工业应用,特别是需要高可靠性和高性能的场合。对于需要高效率和低损耗的设计,强烈推荐使用这款产品。

IRLU3915PBF参数

参数
Vds-漏源极击穿电压 55V
Id-连续漏极电流 30A
Vgs(th)-栅源极阈值电压 3V@ 250µA
Rds(On)-漏源导通电阻 14mΩ@ 30A,10V
Vgs-栅源极电压 16V
FET类型 1个N沟道
栅极电荷 92nC@ 10 V
通道数量 1
配置 独立式
最大功率耗散 120W(Tc)
Ciss-不同 Vds 时的输入最大电容 1.87nF@25V
长*宽*高 6.73mm*2.38mm*6.22mm
通用封装 IPAK,TO-251AA
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRLU3915PBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRLU3915PBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRLU3915PBF IRLU3915PBF数据手册

IRLU3915PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
