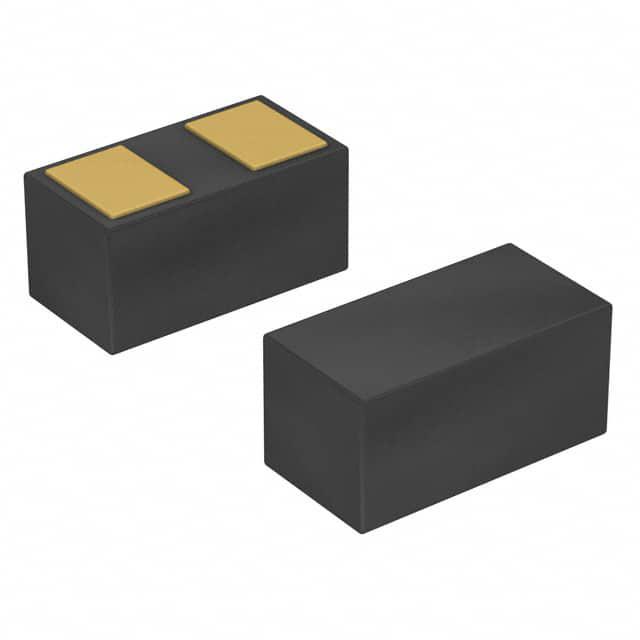

BAT2402LSE6327XTSA1

产品分类: 肖特基二极管
产品描述: Infineon 二极管, 110mA, 4V, 表面贴装, TSSLP封装
供应商型号: AV-E-BAT2402LSE6327XTSA1
供应商: Avnet
标准整包数: 15000
INFINEON TECHNOLOGIES 肖特基二极管 BAT2402LSE6327XTSA1

BAT2402LSE6327XTSA1概述


    产品简介


    Infineon的BAT24-02LS是一款单硅射频肖特基二极管,采用N型低势垒材料制造,并集成了过压保护用的保护环。该二极管因其低势垒高度、小正向电压和低结电容而特别适合用于高达24GHz频率范围内的混频器和检测器功能。由于其卓越的电气性能,该产品在雷达系统和模块中的应用非常广泛。

    技术参数


    - 绝对最大额定值
    - 反向电压:\( \text{VR} \leq 4 \text{V} \)
    - 正向电流:\( \text{IF} \leq 110 \text{mA} \)
    - 总功率耗散:\( \text{PTOT} \leq 100 \text{mW} \)(在 \( \text{TS} \leq 82^{\circ}\text{C} \) 下)
    - 结温:\( \text{TJ} \leq 150^{\circ}\text{C} \)
    - 工作温度:\( \text{TOP} \leq 150^{\circ}\text{C} \)
    - 存储温度:\( \text{TSTG} \leq 150^{\circ}\text{C} \)
    - 电气特性
    - 击穿电压:\( \text{VBR} = 4 \text{V} \)(当 \( \text{IR} = 10 \mu\text{A} \))
    - 反向电流:\( \text{IR} \leq 5 \mu\text{A} \)(当 \( \text{VR} = 1 \text{V} \))
    - 正向电压:\( \text{VF} = 0.16 \text{V} \) 到 \( 0.32 \text{V} \)(分别在 \( \text{IF} = 1 \text{mA} \) 和 \( \text{IF} = 10 \text{mA} \) 下)
    - 差分正向电阻:\( \text{RF} = 8 \Omega \) 到 \( 10 \Omega \)(在 \( \text{IF} = 10 \text{mA} \) 到 \( 50 \text{mA} \) 下)
    - 电容:\( \text{C} = 0.2 \text{pF} \)(当 \( \text{VR} = 0 \text{V} \),\( \text{f} = 1 \text{MHz} \))
    - 电感:\( \text{LS} = 0.15 \text{nH} \) 到 \( 0.25 \text{nH} \)

    产品特点和优势


    - 低电感:典型的电感为0.2nH。
    - 低电容:在0V反向电压和1MHz频率下,电容为0.2pF。
    - 环保封装:采用无铅、符合RoHS标准和无卤素的TSSLP-2-1封装(尺寸为0.62mm x 0.32mm x 0.31mm)。
    - 高可靠性:已通过工业应用相关的JEDEC47/20/22测试。

    应用案例和使用建议


    BAT24-02LS广泛应用于雷达系统和模块中的混频器和检测器功能。实际使用中,应注意以下几点:
    - 确保应用环境温度不超过150°C。
    - 在高频率应用中,要注意其低电容特性有助于提高频率响应。
    - 小正向电压使其在低功耗应用中表现优异。

    兼容性和支持


    BAT24-02LS设计为与多种RF电路兼容。Infineon提供详细的技术文档和支持服务,包括官方网站上的组装指南和最新的产品更新信息。

    常见问题与解决方案


    1. 问题:产品是否有环境限制?
    - 解决方案:确保应用环境温度不超过150°C,并避免长时间暴露在绝对最大额定值条件下。
    2. 问题:如何处理静电敏感设备?
    - 解决方案:遵循手册中的处理注意事项,注意防静电措施。

    总结和推荐


    综上所述,BAT24-02LS凭借其低电感、低电容和高可靠性的特点,在高频应用中表现出色。它适用于雷达系统和模块等应用场景,且其小尺寸和无铅设计使其成为市场上极具竞争力的产品。强烈推荐使用这款高性能的射频肖特基二极管。

BAT2402LSE6327XTSA1参数

参数
Ir - 反向电流 5μA
Vr-反向电压 4V
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 4V
配置 独立式
If - 正向电流 110mA
通用封装 TSSLP-2
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BAT2402LSE6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BAT2402LSE6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 肖特基二极管 INFINEON TECHNOLOGIES BAT2402LSE6327XTSA1 BAT2402LSE6327XTSA1数据手册

BAT2402LSE6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.4725 ¥ 4.1108
45000+ $ 0.4687 ¥ 4.0779
150000+ $ 0.4649 ¥ 4.045
库存: 15000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 61662
