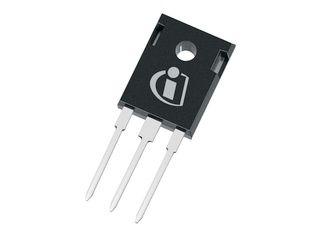

IPW60R031CFD7

产品分类: 场效应管(MOSFET)
产品描述: 278W(Tc) 20V 4.5V@1.63mA 141nC@ 10 V 1个N沟道 600V 31mΩ@ 32.6A,10V 40A 5.623nF@400V TO-247-3 通孔安装
供应商型号: IPW60R031CFD7
供应商: 云汉优选
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPW60R031CFD7

IPW60R031CFD7概述

    IPW60R031CFD7 MOSFET 技术手册综述

    1. 产品简介


    IPW60R031CFD7 是一款由 Infineon Technologies 生产的600V CoolMOS CFD7 功率晶体管,属于超结(SJ)原理的高电压功率 MOSFET 技术。这种晶体管设计用于软开关拓扑结构,如相位移全桥(ZVS)和 LLC 拓扑。CoolMOS CFD7 技术以其低门极电荷(Qg)、最佳反向恢复电荷(Qrr)和改进的关断行为而著称,为谐振拓扑结构提供最高的效率。
    该产品特别适合软开关拓扑应用,尤其是在服务器、电信和电动汽车充电等高功率密度要求的应用场景中。它的高可靠性使得它在工业应用中得到了验证。

    2. 技术参数


    - 基本电气参数
    - 漏源击穿电压(V(BR)DSS):650V
    - 最大漏源导通电阻(RDS(on)):31mΩ
    - 典型栅极电荷(Qg):141nC
    - 脉冲漏极电流(ID,pulse):277A
    - 在400V时输出电容能量损耗(Eoss):16.3µJ
    - 热特性
    - 结到外壳的热阻(RthJC):0.45°C/W
    - 结到环境的热阻(RthJA):62°C/W
    - 电气特性
    - 输入电容(Ciss):5623pF
    - 输出电容(Coss):111pF
    - 反向恢复时间(trr):171ns 至 257ns
    - 反向恢复电荷(Qrr):0.96µC 至 1.92µC

    3. 产品特点和优势


    - 快速体二极管:快速体二极管使得瞬态响应时间减少,提高了系统的整体效率。
    - 低门极电荷:降低门极电荷有助于减少开关过程中的功耗,提高系统效率。
    - 优秀的硬换相坚固性:即使在高电流条件下,依然能保持稳定的性能,保证了可靠性和耐用性。
    - 最佳的易用性和性能权衡:低RDS(on)值使得器件能在高电流和高电压下运行时保持较低的导通电阻,从而降低损耗。

    4. 应用案例和使用建议


    - 相位移全桥拓扑:适用于电源供应模块,在服务器和电信设备中实现高效能的软开关转换。
    - LLC 拓扑:适用于电动汽车充电站,能够提供快速充电服务。
    - 使用建议:为了更好地利用这款MOSFET的性能,应避免直接并联使用,而是采用扼流圈或分离的双极电路来实现并联。

    5. 兼容性和支持


    - 兼容性:IPW60R031CFD7 具有广泛的兼容性,可以方便地集成到现有的系统中。Infineon 提供了大量的设计工具和仿真模型,可以帮助用户在开发过程中更好地理解和利用该器件的特性。
    - 技术支持:Infineon 提供的技术文档和在线资源可以作为用户的重要参考,对于解决实际应用中的问题有很大的帮助。

    6. 常见问题与解决方案


    - Q:如何避免过高的结温?
    - A: 使用热阻数据计算出散热片的要求,并确保散热片尺寸和材料满足要求。可以通过增加散热片的表面积或改善冷却方式来降低结温。
    - Q:如何正确并联使用?
    - A: 不要直接并联使用 MOSFET,而是在门极或源极之间加入扼流圈或使用分立的上拉和下拉电路来实现并联。

    7. 总结和推荐


    总体而言,IPW60R031CFD7 是一款高效的600V MOSFET,具有卓越的性能和可靠性。其独特的技术和优势使其在高功率密度需求的应用场景中表现出色,特别是服务器、电信和电动汽车充电等领域。强烈推荐给需要高性能MOSFET的用户。

IPW60R031CFD7参数

参数
FET类型 1个N沟道
Id-连续漏极电流 40A
通道数量 -
Ciss-不同 Vds 时的输入最大电容 5.623nF@400V
最大功率耗散 278W(Tc)
Vgs(th)-栅源极阈值电压 4.5V@1.63mA
Rds(On)-漏源导通电阻 31mΩ@ 32.6A,10V
栅极电荷 141nC@ 10 V
Vgs-栅源极电压 20V
配置 -
Vds-漏源极击穿电压 600V
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
