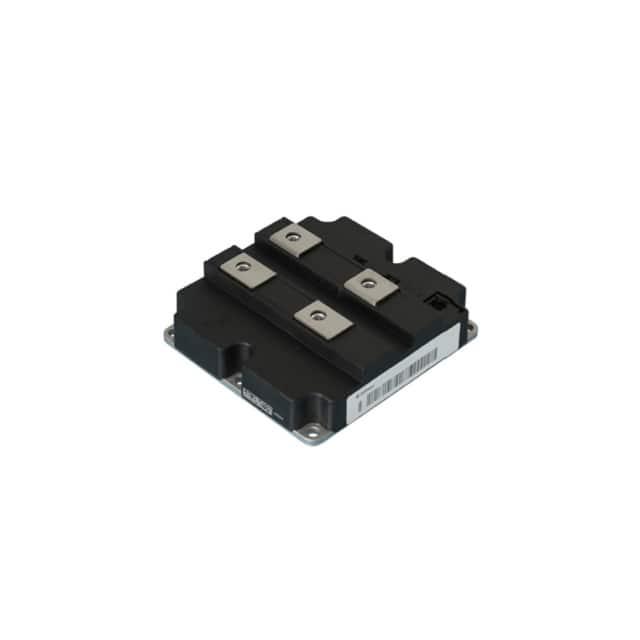

DD1200S12H4

产品分类: 整流二极管/整流桥
产品描述: 1.2KV 475A AG-IHMB130-2 底座安装
供应商型号: DD1200S12H4-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 整流二极管/整流桥 DD1200S12H4

DD1200S12H4概述

    DD1200S12H4 IGBT-Modul 技术手册

    1. 产品简介


    产品类型:DD1200S12H4 IGBT-Modul(绝缘栅双极晶体管模块)
    主要功能:用于高功率转换器、电机驱动系统、多级逆变器及风力发电机等应用。
    应用领域:
    - 高功率转换器
    - 电机驱动
    - 多级逆变器
    - 风力发电机

    2. 技术参数


    - 电压参数:最高瞬时阻断电压为1200V (VRRM)
    - 电流参数:连续直流正向电流为1200A (IF),峰值正向电流为2400A (IFRM)
    - 最大脉冲耗散功率:1200kW (PRQM) @ 125°C
    - 热阻抗:芯片至外壳的热阻为40.0K/W (RthJC),外壳至散热片的热阻为22.0K/W (RthCH)
    - 隔离测试电压:交流4000V (VISOL)
    - 操作温度范围:-40°C 至 +150°C (Tvj op)

    3. 产品特点和优势


    - 广泛的工作温度范围:允许在极端温度条件下运行
    - 高耐压能力:承受高电压冲击的能力强
    - 高效散热设计:高密度设计配合优秀的热阻抗,确保长期稳定运行
    - 优良的机械特性:坚固耐用,适用于各种恶劣环境

    4. 应用案例和使用建议


    典型应用场景:
    - 高功率转换器:提供高效能的电力转换解决方案
    - 电机驱动:控制电机的精确运转,减少能耗
    - 风力发电系统:优化能源利用效率,提高风电系统稳定性
    使用建议:
    - 确保散热系统的有效性:建议采用高效的散热设计,避免因过热导致器件损坏。
    - 正确安装与连接:根据手册中的说明进行正确的模块安装和接线,以保证正常工作和延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与其他特定型号如FZ2400R12HP4B9结合使用效果更佳。
    - 支持与维护:如有疑问,联系当地销售办公室获取更多技术支持和应用指南。

    6. 常见问题与解决方案


    - Q1: 模块安装时需要注意哪些事项?
    - A1: 确保按照正确的扭矩值拧紧螺丝(例如:M6螺丝的扭矩范围是4.25Nm到5.75Nm)。

    - Q2: 模块如何处理过载情况?
    - A2: 根据技术手册,使用适当的冷却措施,确保其工作温度不超出安全范围。

    7. 总结和推荐


    总体评价:
    - 优势:DD1200S12H4 IGBT模块具有出色的高温稳定性和优异的热性能,非常适合高功率工业应用。
    - 推荐:鉴于其强大的性能和广泛的适用性,强烈推荐在需要高性能、稳定性的高功率转换系统中使用。
    通过详尽的技术参数和实际应用案例,可以看出该模块在工业领域的广泛应用潜力,值得专业工程师和技术人员选用。

DD1200S12H4参数

参数
Vr-反向电压 1.2KV
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 -
Ir - 反向电流 475A
通用封装 AG-IHMB130-2
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

DD1200S12H4厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

DD1200S12H4数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES DD1200S12H4 DD1200S12H4数据手册

DD1200S12H4封装设计

查看详情并下载
Symbol
Footprint
3D Model
