HFA15PB60PBF

产品分类: 整流二极管/整流桥
产品描述: 600V 150A 60ns 10μA 15A 独立式 TO-247AC 通孔安装
供应商型号: UA-HFA15PB60PBF
供应商: 海外现货
标准整包数: 25
INFINEON TECHNOLOGIES 整流二极管/整流桥 HFA15PB60PBF

HFA15PB60PBF概述


    产品简介


    国际整流器公司(International Rectifier)的HFA15PB60是一款尖端的超快恢复二极管,专为高频率、高效能的应用设计。其核心产品类型为软恢复超快二极管,主要功能是实现快速开关、低噪声和低损耗。HFA15PB60的主要应用领域包括电源供应、逆变器、电机驱动以及其他需要高频高效率操作的电力转换系统。这些特点使其在现代电子设备中备受青睐。

    技术参数


    以下是HFA15PB60的关键技术参数,涵盖性能、环境适应性等方面:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 反向击穿电压(VR) | —— | 600 | —— | V
    | 正向电压(VF,典型值) | —— | 1.3 | 1.7 | V | IF = 15A |
    | 正向电流(IF,连续) | 15 | —— | —— | A | TC = 100°C |
    | 单脉冲正向电流(IFSM) | —— | —— | 150 | A
    | 最大重复正向电流(IFRM) | 60 | —— | —— | A
    | 最大功耗(PD,TC=25°C) | —— | 74 | —— | W
    | 最大功耗(PD,TC=100°C) | —— | 29 | —— | W
    | 工作结温(TJ) | -55 | —— | 150 | °C
    | 储存温度范围(TSTG) | -55 | —— | 150 | °C
    动态恢复特性:
    - 反向恢复时间(trr,典型值):19 ns
    - 峰值恢复电流(IRRM,典型值):4.0 A
    - 反向恢复电荷(Qrr,典型值):80 nC
    - 最高峰值恢复电流斜率(di(rec)M/dt,典型值):160 A/µs

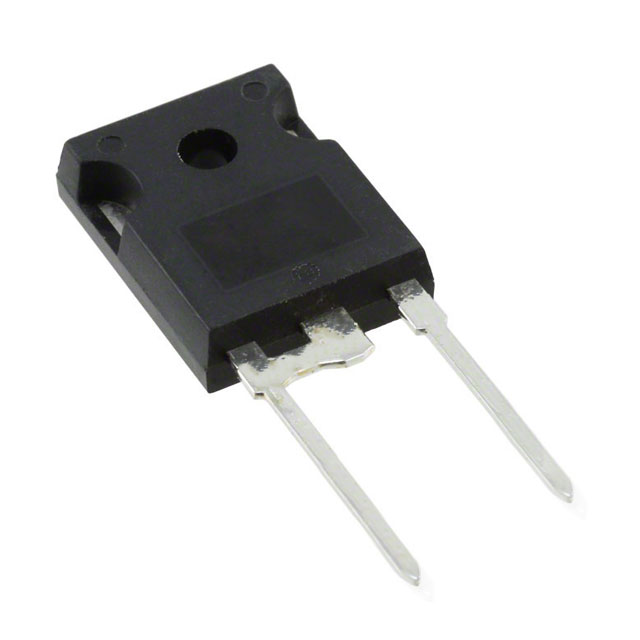

    封装形式:TO-247AC,铅(Pb)Free,符合RoHS标准。

    产品特点和优势


    HFA15PB60的主要特点包括:
    - 超快恢复特性:具备优异的超快恢复时间和低反向恢复峰值电流(IRRM),能够显著降低电路中的开关损耗。
    - 软恢复性能:在恢复过程中不会出现“瞬时关断”现象,有效减少电磁干扰(EMI)。
    - 低功耗:极低的功耗水平,确保设备运行的高效率。
    - 环保合规:采用无铅设计,满足RoHS要求,符合现代电子产品绿色环保趋势。
    这些优势使得HFA15PB60非常适合用于需要高性能和可靠性的应用场景。

    应用案例和使用建议


    HFA15PB60广泛应用于工业级电源供应器、逆变器、变频器及电机驱动系统。以下是一些典型应用场景:
    - 逆变器设计:通过减少开关损耗和噪声,显著提升系统效率并降低散热需求。
    - 高速电机驱动:配合IGBT或MOSFET使用,提升系统整体响应速度。
    使用建议:
    1. 在电路设计中,合理分配元件间的寄生电感以减少动态恢复过程中的振荡。
    2. 确保热管理系统适当,避免因过热导致性能下降或损坏。

    兼容性和支持


    HFA15PB60具有良好的兼容性,可直接替换市场上主流同类产品,例如IRF系列其他型号。国际整流器提供全面的技术支持,包括设计指导、样品供应和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关损耗过高 | 检查负载条件是否超出规格;调整电路布局,优化热管理。 |
    | 功耗超标 | 降低输入电压或减小工作频率;确认散热方案正确实施。 |
    | 高频噪声问题 | 使用滤波器改善抗干扰能力;检查PCB布线,缩短走线长度。 |

    总结和推荐


    总体来看,HFA15PB60是一款高性能、低功耗的超快恢复二极管,在其目标市场领域表现出色。它的独特技术优势和广泛的适用性使其成为众多电力电子系统设计的理想选择。如果您需要高效率、低噪声的解决方案,HFA15PB60无疑是推荐的首选产品之一。

HFA15PB60PBF参数

参数
配置 独立式
If - 正向电流 15A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 60ns
正向浪涌电流 150A
通用封装 TO-247AC
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

HFA15PB60PBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

HFA15PB60PBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES HFA15PB60PBF HFA15PB60PBF数据手册

HFA15PB60PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
