FD1400R12IP4DBOSA1

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: CY-FD1400R12IP4DBOSA1
供应商: Avnet
标准整包数: 1

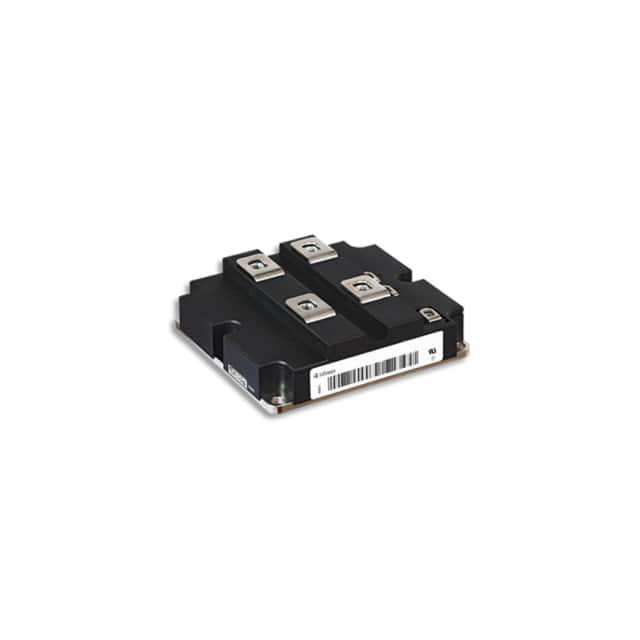

INFINEON TECHNOLOGIES 场效应管(MOSFET) FD1400R12IP4DBOSA1

FD1400R12IP4DBOSA1概述

    FD1400R12IP4D IGBT Module 技术手册

    1. 产品简介


    FD1400R12IP4D IGBT模块 是一款适用于高功率应用的IGBT(绝缘栅双极型晶体管)模块。它采用了PrimePACK™3设计,配备Trench/Feldstopp IGBT4技术和扩展的Emitter Controlled 4二极管。这款IGBT模块主要应用于斩波器应用(Chopper Applications),如逆变器和电机控制等领域。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 |

    | 集电极-发射极电压(VCES) 1200 V |
    | 额定集电极电流(IC nom) 1400 A
    | 周期性集电极峰值电流(ICRM) 2800 A
    | 总损耗功率(Ptot) 7.70 kW
    | 门极-发射极峰值电压(VGES) ±20 V
    | 集电极-发射极饱和电压(VCEsat) | 1.75 V | 2.05 V | 2.15 V |
    | 门极阈值电压(VGEth) | 5.0 V | 5.8 V | 6.5 V |
    | 门极电荷(QG) 9.60 μC
    | 输入电容(Cies) 82.0 nF
    | 回馈电容(Cres) 4.60 nF
    | 集电极-发射极关断电流(ICES) 5.0 mA
    | 门极-发射极漏电流(IGES) 400 nA

    3. 产品特点和优势


    - 高温度操作范围:该模块能够在极端温度条件下稳定运行,适合广泛的应用场景。
    - 高短路承受能力:具备自我限制的短路电流特性,增强了系统可靠性。
    - 高功率密度:紧凑的设计和高效的热管理,确保了出色的性能表现。
    - 优异的热阻抗:提供较低的热阻,提高了散热效率,延长了使用寿命。

    4. 应用案例和使用建议


    典型应用场景:
    - 斩波器应用:在电力电子设备中用于斩波和调节输出电压,广泛应用于电机驱动和电源转换等场合。

    使用建议:
    - 正确安装:严格按照手册中的装配指南进行安装,避免因安装不当导致的性能下降或损坏。
    - 冷却措施:由于该模块功耗较高,需采用有效的散热措施以保证正常运行,例如使用高效散热片或液冷系统。
    - 电路设计:在电路设计时应注意匹配适当的门极电阻和电容,以优化开关性能并降低损耗。

    5. 兼容性和支持


    - 与其他组件的兼容性:该模块具有标准接口,便于与不同品牌的其他电子元件配合使用。
    - 厂商支持:Infineon公司提供了详细的安装和应用指南,以及必要的技术支持和售后服务。

    6. 常见问题与解决方案


    1. 高温环境下运行不稳定
    - 解决方法:增加散热措施,如添加散热片或风扇,并确保良好的通风条件。

    2. 输出电压不稳定
    - 解决方法:检查输入电压和负载情况,确认是否符合模块的额定参数要求。必要时调整电路参数。

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 高温操作稳定性强。
    - 短路承受能力强。
    - 高功率密度和低热阻特性。
    推荐使用:
    - 推荐用于高功率和恶劣环境下的应用,尤其是在需要高可靠性和长寿命的工业环境中。
    该IGBT模块凭借其卓越的技术特性和广泛的应用领域,在电力电子行业中表现出色,值得考虑作为首选产品。

FD1400R12IP4DBOSA1参数

参数
栅极电荷 -
Ciss-不同 Vds 时的输入最大电容 -
通道数量 -
Rds(On)-漏源导通电阻 -
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 -
配置 单一
Vds-漏源极击穿电压 -
最大功率耗散 -
FET类型 -
Id-连续漏极电流 -
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘
