FF300R12KT4PHOSA1

产品分类: IGBT模块
产品描述: 半桥 2.15V@ 15V,300A 300A 底座安装
供应商型号: AV-E-FF300R12KT4PHOSA1
供应商: Avnet
标准整包数: 8

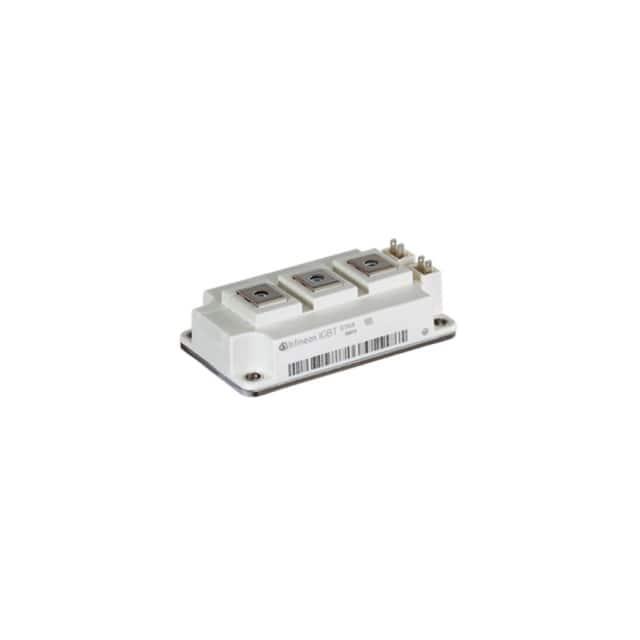

INFINEON TECHNOLOGIES IGBT模块 FF300R12KT4PHOSA1

FF300R12KT4PHOSA1概述

    FF300R12KT4P IGBT-Module

    1. 产品简介


    FF300R12KT4P 是一款高性能的IGBT模块,适用于多种高功率转换应用,如高功率转换器、电机驱动、UPS系统及风力发电机等。此模块集成了快速的Trench/Feldstopp IGBT4和发射极控制HE二极管,且已经预涂了热界面材料(TIM),使其具有优异的热管理能力和长期稳定性。

    2. 技术参数


    - 额定电压 (VCES):1200V
    - 连续集电极电流 (IC nom):300A / 峰值重复集电极电流 (ICRM):600A
    - 门极限电压 (VGES):±20V
    - 最大工作温度 (Tvj op):-40°C 到 150°C
    - 集电极-发射极饱和电压 (VCEsat):在不同温度下,饱和电压为1.75V至2.15V
    - 开关损耗 (Eon/Eoff):在典型工作条件下,导通损耗和关断损耗分别低至16.5mJ和19.5mJ
    - 热阻 (RthJH):IGBT部分的热阻为0.121 K/W,二极管部分的热阻为0.167 K/W
    - 封装隔离耐压 (VISOL):4kV AC(1分钟)

    3. 产品特点和优势


    - 高效能:该模块的开关损耗较低,特别适合高效率转换应用。
    - 宽温范围:能够适应-40°C到150°C的极端工作温度。
    - 坚固耐用:具备极高的热稳定性和机械稳定性,保证在恶劣环境下的可靠性。
    - 预涂热界面材料:减少热管理的复杂度,确保长时间运行的散热效果。

    4. 应用案例和使用建议


    - 应用案例:适用于风力发电机中的逆变器、工业电动机的驱动系统、数据中心的不间断电源(UPS)系统等。
    - 使用建议:考虑到高电流和电压要求,选择合适尺寸和质量的散热器是必要的。根据应用需求调整栅极电阻(RG)以优化开关性能。

    5. 兼容性和支持


    - 兼容性:该模块具有较高的CTI值(>400),兼容大多数工业标准,同时可以与多种电源管理系统和控制器无缝集成。
    - 支持:Infineon提供详细的应用指南和安装说明,确保用户能够正确使用该产品并进行维护。

    6. 常见问题与解决方案


    - 问题1:模块过热
    - 解决方案:检查散热器安装情况,确保足够的空气流动。
    - 问题2:开关损耗高
    - 解决方案:调整栅极电阻(RG),优化栅极驱动信号。

    7. 总结和推荐


    总体而言,FF300R12KT4P是一款性能卓越的IGBT模块,具有广泛的应用潜力和优良的可靠性。推荐在需要高效、可靠功率转换的应用中使用,特别是高功率转换器和电机驱动系统中。其出色的热管理和电气特性使其成为众多工业应用的理想选择。

FF300R12KT4PHOSA1参数

参数
集电极电流 300A
最大功率耗散 -
VCEO-集电极-发射极最大电压 2.15V@ 15V,300A
最大集电极发射极饱和电压 -
配置 半桥
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FF300R12KT4PHOSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF300R12KT4PHOSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT模块 INFINEON TECHNOLOGIES FF300R12KT4PHOSA1 FF300R12KT4PHOSA1数据手册

FF300R12KT4PHOSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 128.635 ¥ 1119.1245
24+ $ 127.6059 ¥ 1110.1715
80+ $ 126.5768 ¥ 1101.2185
库存: 32
起订量: 8 增量: 8
交货地:
最小起订量为:8
合计: ¥ 8952.99
