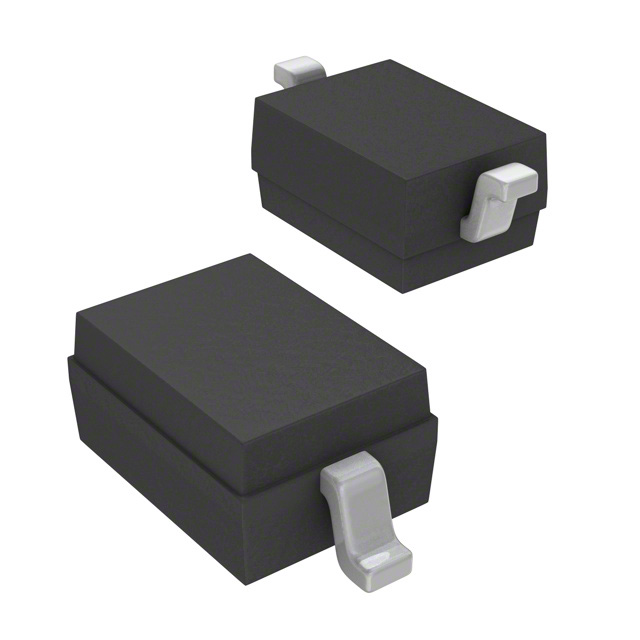

BAS1603WE6327HTSA1

产品分类: 整流二极管/整流桥
产品描述: 80V 4.5A 4ns 1μA 250mA 独立式 SOD 贴片安装 1.25mm*1.7mm*900μm
供应商型号: 26M-BAS1603WE6327HTSA1
供应商: 云汉优选
标准整包数: 1
INFINEON TECHNOLOGIES 整流二极管/整流桥 BAS1603WE6327HTSA1

BAS1603WE6327HTSA1概述

    BAS16 系列硅开关二极管技术手册

    产品简介


    BAS16系列硅开关二极管适用于高速开关应用。该系列产品符合RoHS标准(无铅),并通过AEC-Q101认证。主要产品型号包括BAS16、BAS16-02L、BAS16-02V、BAS16-02W、BAS16-03W、BAS16-07L4、BAS16S、BAS16U和BAS16W等。这些二极管广泛应用于电源管理和信号处理等领域,因其卓越的电气特性和可靠性而受到青睐。

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 反向电压 | VR | 80 | V |
    | 峰值反向电压 | VRM | 85
    | 正向电流 (BAS16) | IF | 250 | mA |
    | 正向电流 (BAS16-02L, -07L4) | IF | 200 | mA |
    | 正向电流 (BAS16-02V, -02W) | IF | 200 | mA |
    | 正向电流 (BAS16-03W) | IF | 250 | mA |
    | 正向电流 (BAS16S) | IF | 200 | mA |
    | 正向电流 (BAS16U) | IF | 200 | mA |
    | 正向电流 (BAS16W) | IF | 250 | mA |
    | 非重复峰值浪涌正向电流 (t = 1 µs) | IFSM | 4.5 | A |
    | 总功率耗散 (BAS16, TS ≤ 54 °C) | Ptot | 370 | mW |
    | 结温 | Tj | 150 | °C |
    | 存储温度范围 | Tstg | -65 ... 150 | °C |

    产品特点和优势


    - 高速开关特性:BAS16系列硅开关二极管具备出色的高频响应能力,适合高速开关电路。
    - 环保设计:符合RoHS标准,无铅且对环境友好。
    - 可靠性高:通过AEC-Q101认证,确保在恶劣环境下长期稳定运行。
    - 多种封装形式:提供SOT23、TSLP-2-1、SC79等多种封装选择,适应不同应用需求。
    - 优良的电气特性:具备较低的正向电压降(VF)和低漏电流(IR),保证高效能的信号传输。

    应用案例和使用建议


    BAS16系列硅开关二极管适用于各种开关电源、直流保护电路及信号隔离等应用场合。例如,在LED驱动电路中,BAS16系列可以有效提高电源转换效率并减少损耗。
    使用建议:
    - 在选择二极管时,需考虑具体的应用场景,如需要高速开关,则应选择BAS16。
    - 注意散热问题,合理设计散热系统,避免因过热导致的性能下降。
    - 安装时注意区分正负极,遵循制造商的指引,确保正确安装。

    兼容性和支持


    BAS16系列硅开关二极管与其他主流电子元器件兼容性良好,可方便地用于现有系统中。Infineon Technologies AG为用户提供全面的技术支持和服务,包括应用指南、软件工具和在线技术支持。

    常见问题与解决方案


    - 问题1:二极管发热严重。
    - 解决方案:检查散热设计是否合理,必要时增加散热片或改进散热路径。

    - 问题2:设备工作不稳定。
    - 解决方案:确认二极管接线正确,检查外围电路是否存在干扰问题,确保二极管周围环境清洁无尘。

    总结和推荐


    BAS16系列硅开关二极管凭借其优越的电气特性和可靠性,适用于多种高速开关和信号处理应用。其环保设计和高兼容性进一步增强了其市场竞争力。强烈推荐给需要高性能开关二极管的用户和设计者。如果您正在寻找可靠的高速开关二极管解决方案,BAS16系列是您不错的选择。

BAS1603WE6327HTSA1参数

参数
Vr-反向电压 80V
反向恢复时间 4ns
正向浪涌电流 4.5A
配置 独立式
If - 正向电流 250mA
Ir - 反向电流 1μA
长*宽*高 1.25mm*1.7mm*900μm
通用封装 SOD
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

BAS1603WE6327HTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BAS1603WE6327HTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 整流二极管/整流桥 INFINEON TECHNOLOGIES BAS1603WE6327HTSA1 BAS1603WE6327HTSA1数据手册

BAS1603WE6327HTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
