IRLR2908TRPBF

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 HEXFET系列, Vds=80 V, 39 A, DPAK (TO-252)封装, 表面贴装, 3引脚
供应商型号: 30C-IRLR2908TRPBF DPAK
供应商: 国内现货
标准整包数: 1

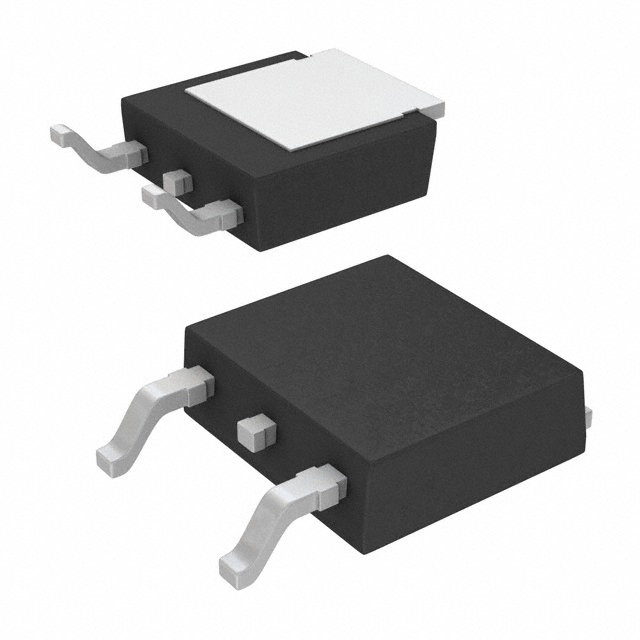

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRLR2908TRPBF

IRLR2908TRPBF概述


    产品简介


    IRLR2908PbF 和 IRLU2908PbF 高效能 HEXFET® 功率 MOSFET
    IRLR2908PbF 和 IRLU2908PbF 是由国际整流器公司(International Rectifier)生产的高性能 HEXFET® 功率 MOSFET。这些 MOSFET 采用先进的工艺技术,提供了极低的导通电阻和卓越的性能,适用于多种应用场合,包括电源转换、马达控制和电池管理等领域。

    技术参数


    - 漏源击穿电压 (V(BR)DSS):80V
    - 导通电阻 (RDS(on)):28mΩ(典型值 22.5mΩ)
    - 连续漏电流 (ID):30A
    - 脉冲漏电流 (IDM):取决于热限制
    - 最大功耗 (PD):25°C 时可达 1.5W
    - 接面到壳体热阻 (RθJC):1.3°C/W
    - 接面到环境热阻 (RθJA):表面贴装 40°C/W,插孔式 110°C/W
    - 最高工作温度 (TJ):175°C

    产品特点和优势


    特点
    - 先进工艺技术:采用了最新的工艺技术,确保了出色的性能。
    - 超低导通电阻:RDS(on) 仅为 28mΩ,极大地降低了功耗。
    - 快速开关速度:动态 dv/dt 评级,允许重复雪崩现象。
    - 宽工作温度范围:可在 -55°C 至 +175°C 范围内工作。
    - 环保设计:无铅制造。
    优势
    - 高效可靠:优秀的导通电阻和开关性能使得这些 MOSFET 在众多应用中表现出色。
    - 耐用性强:高工作温度范围和重复雪崩能力保证了长期稳定运行。
    - 便于安装:D-Pak 适合表面贴装,I-Pak 适合通过孔式安装。

    应用案例和使用建议


    应用场景
    - 电源转换:如开关电源、DC-DC 转换器等。
    - 电机驱动:如工业自动化设备中的电机控制。
    - 电池管理系统:用于监控和管理电池的充放电过程。
    使用建议
    - 散热设计:考虑到最大功率消耗,建议在设计电路板时加入良好的散热措施,例如增加散热片或使用大尺寸的 PCB。
    - 脉冲应用:如果在高脉冲电流条件下使用,应注意不要超过额定的最大电流,以免损坏 MOSFET。

    兼容性和支持


    - 兼容性:这些 MOSFET 与其他常见的电子元件兼容,适用于广泛的电路设计。
    - 技术支持:国际整流器公司提供详尽的技术文档和支持服务,帮助用户更好地了解和使用这些产品。

    常见问题与解决方案


    - 问题: 最大功耗在什么情况下会被达到?
    - 解答: 当工作温度接近最大值且漏电流较大时,最大功耗可能被达到。设计电路时需要考虑散热方案。

    - 问题: 如何测试导通电阻?
    - 解答: 可以使用万用表或专用仪器测量漏电流在不同电压下的导通电阻。

    总结和推荐


    综合评估
    IRLR2908PbF 和 IRLU2908PbF 的出色性能和可靠性使其成为电源管理和电机控制领域的理想选择。其先进的工艺技术和优良的电气特性,能够满足各种复杂应用场景的需求。
    推荐
    鉴于其广泛的应用范围和卓越的性能,我们强烈推荐 IRLR2908PbF 和 IRLU2908PbF 用于需要高效能和高可靠性的项目中。在设计和应用过程中,用户应遵循制造商的指导原则,以确保最佳性能和长期稳定性。

IRLR2908TRPBF参数

参数
最大功率耗散 120W(Tc)
Vgs-栅源极电压 16V
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
Id-连续漏极电流 30A
Vds-漏源极击穿电压 80V
Ciss-不同 Vds 时的输入最大电容 1.89nF@25V
栅极电荷 33nC@ 4.5 V
Rds(On)-漏源导通电阻 28mΩ@ 23A,10V
配置 独立式
通道数量 1
FET类型 1个N沟道
6.73mm(Max)
6.22mm(Max)
2.52mm(Max)
通用封装 TO-252
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IRLR2908TRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRLR2908TRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRLR2908TRPBF IRLR2908TRPBF数据手册

IRLR2908TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
