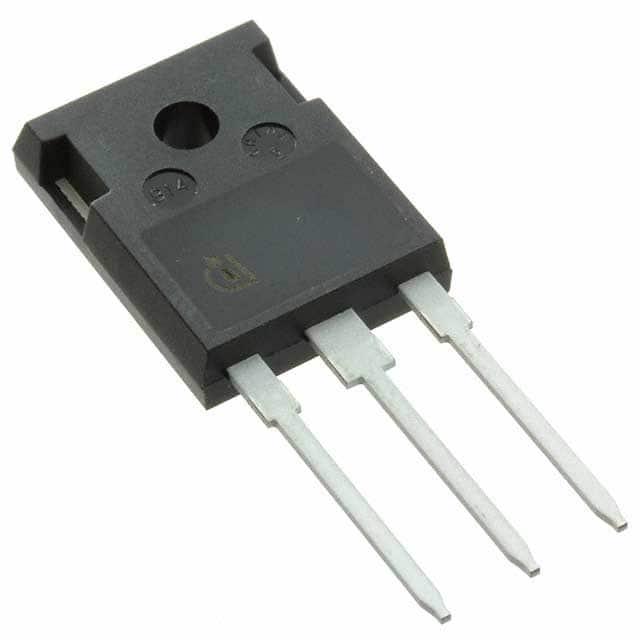

IGW50N65H5

产品分类: IGBT单管
产品描述: 305W 1.65V 独立式 650V 80A TO-247 通孔安装
供应商型号: 726-IGW50N65H5-ES
供应商: Mouser
标准整包数: 1

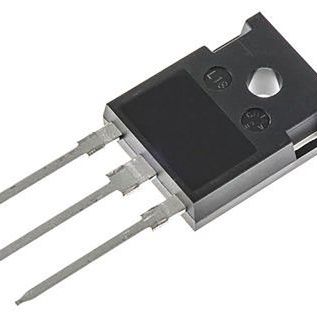

INFINEON TECHNOLOGIES IGBT单管 IGW50N65H5

IGW50N65H5概述


    产品简介


    IGW50N65H5:高速开关第五代系列
    IGW50N65H5是一种采用TRENCHSTOP™ 5技术制造的高性能绝缘栅双极晶体管(IGBT),专为高频开关应用而设计。这款产品提供最佳的硬切换和共振拓扑效率,具有快速响应的特点。适用于不间断电源、太阳能转换器、焊接转换器及中到高频率开关变换器等领域。

    技术参数


    - 最大耐压:650V
    - 连续集电极电流:50A
    - 饱和电压(Tvj=25°C):1.65V
    - 最大结温:175°C
    - 最大漏栅脉冲电流:150A
    - 封装:PG-TO247-33
    - 阈值电压(IC=0.50mA, VCE=VGE):3.2-4.8V
    - 输入电容(VCE=25V, VGE=0V, f=1MHz):3000pF
    - 输出电容:50pF
    - 反向转移电容:11pF
    - 门电荷:120nC
    - 静态特性:
    - 集电极-发射极饱和电压(VGE=15.0V, IC=50.0A, Tvj=25°C):1.65V
    - 门极-发射极阈值电压(IC=0.50mA, VCE=VGE):3.2-4.8V
    - 动态特性:
    - 开关延迟时间(Tvj=25°C):td(on)=21ns, td(off)=180ns
    - 上升时间(Tvj=25°C):tr=15ns, tf=18ns

    产品特点和优势


    IGW50N65H5具有多种优势,具体包括:
    - 最佳效率:在硬切换和共振拓扑中表现出色。
    - 插拔式替换:可直接替换前一代产品,无需额外调整。
    - 高温稳定性:最大结温达到175°C,适应恶劣工作环境。
    - 环保材料:无铅镀层,符合RoHS标准。
    - 全面的产品线:拥有完整的型号和PSpice模型,方便选择和模拟。

    应用案例和使用建议


    应用案例:
    - 不间断电源(UPS):确保电源供应稳定,适用于数据中心等关键负载。
    - 太阳能转换器:实现高效的能量转换,减少能量损耗。
    - 焊接转换器:提高焊接质量,降低能耗。
    - 中到高频率开关变换器:适用于各种高频电源变换场合。
    使用建议:
    - 在安装过程中,建议按照制造商提供的扭矩规范进行操作,以确保可靠连接。
    - 根据不同的工作温度,合理设置门极电阻以优化开关性能。

    兼容性和支持


    - 兼容性:IGW50N65H5适用于标准TO247-3封装,可与多种电路板兼容。
    - 技术支持:Infineon Technologies提供详细的技术文档和支持服务,帮助用户解决问题。

    常见问题与解决方案


    - 问题1:IGBT发热严重,如何解决?
    - 解决方案:检查散热系统是否正常工作,必要时更换散热片或增加冷却措施。

    - 问题2:门极驱动电压过高,导致IGBT损坏。
    - 解决方案:确认驱动电路是否正确配置,确保门极电压不超过规定范围。

    总结和推荐


    总结:IGW50N65H5是一款高性能的IGBT,适用于多种高压开关应用。它具备卓越的效率、可靠的高温稳定性及环保特性,在市场上具有显著的竞争优势。
    推荐:鉴于其优异的性能和广泛的应用场景,我们强烈推荐使用IGW50N65H5。无论是在工业还是消费电子领域,这都是一个值得信赖的选择。

IGW50N65H5参数

参数
最大集电极发射极饱和电压 1.65V
配置 独立式
集电极电流 80A
最大功率耗散 305W
VCEO-集电极-发射极最大电压 650V
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IGW50N65H5厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IGW50N65H5数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IGW50N65H5 IGW50N65H5数据手册

IGW50N65H5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4045 ¥ 37.218
10+ $ 3.542 ¥ 29.9299
25+ $ 3.344 ¥ 28.2568
100+ $ 2.808 ¥ 23.7276
240+ $ 2.6568 ¥ 22.45
480+ $ 2.4948 ¥ 21.0811
1200+ $ 2.079 ¥ 17.5676
2640+ $ 1.953 ¥ 16.5029
库存: 222
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.21
直接购买
加入购物车
