IRLI540NPBF

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 HEXFET系列, Vds=100 V, 23 A, TO-220 FP封装, 通孔安装, 3引脚
供应商型号: UA-IRLI540NPBF
供应商: 海外现货
标准整包数: 50

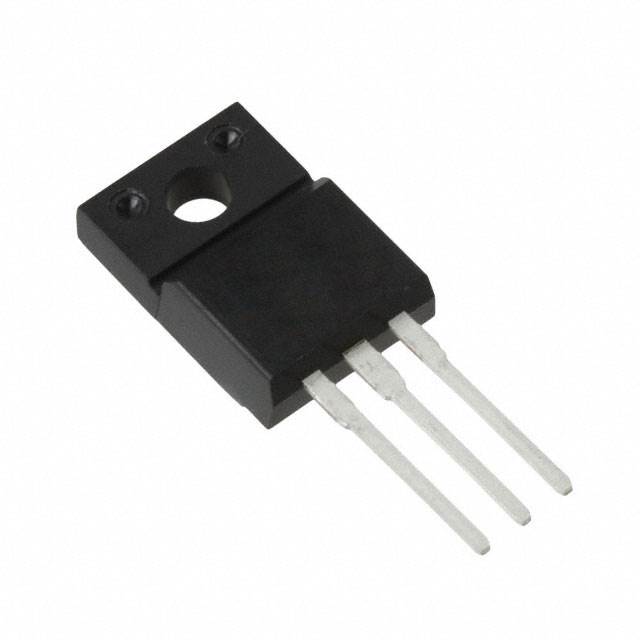

INFINEON TECHNOLOGIES 场效应管(MOSFET) IRLI540NPBF

IRLI540NPBF概述


    产品简介


    IRLI540NPbF 是由International Rectifier公司开发的一种第五代HEXFET Power MOSFET(功率场效应晶体管)。这种器件采用了先进的处理技术,具有非常低的导通电阻(RDS(on)),使其非常适合在各种应用中实现高效的能量转换。IRLI540NPbF 主要用于商业和工业应用中,如电源转换、电机驱动和通信设备。

    技术参数


    - 额定电压(VDSS): 100V
    - 导通电阻(RDS(on)): 0.044Ω
    - 连续漏极电流(ID): 23A
    - 最大脉冲漏极电流(IDM): 120A
    - 最大耗散功率(PD): 54W
    - 最高结温(TJ): -55°C 到 +175°C
    - 存储温度范围(TSTG): -55°C 到 +175°C
    - 隔离电压(High Voltage Isolation): 2.5kV RMS
    - 反向恢复时间(trr): 190到290ns

    产品特点和优势


    IRLI540NPbF的主要优势在于其高效性和可靠性。得益于HEXFET技术,它具有极低的导通电阻和快速的开关速度。此外,TO-220 Full Pak封装设计消除了商业和工业应用中的额外绝缘硬件需求,提高了热阻抗和散热效率。产品的坚固设计使其在恶劣环境下依然能保持可靠运行。

    应用案例和使用建议


    应用场景:
    - 电源转换器
    - 电机驱动系统
    - 通信设备
    - 电池管理系统
    使用建议:
    1. 散热管理: 由于高电流和高功率输出,需确保适当的散热措施,如使用散热片或风扇来降低温度。
    2. 驱动电路: 确保使用逻辑电平栅极驱动以充分利用其低导通电阻和高开关速度。
    3. 保护措施: 在极端条件下,应注意过压和过流保护机制的设计,以避免器件损坏。

    兼容性和支持


    IRLI540NPbF采用TO-220 Full Pak封装,可以方便地安装在标准PCB上。该产品与大部分电源和驱动电路兼容。制造商提供详尽的技术支持文档和应用指南,帮助客户进行正确的安装和使用。

    常见问题与解决方案


    - 问题: 开关频率过高导致过热。
    - 解决方案: 调整驱动电路以减少开关频率,同时加强散热管理。

    - 问题: 反向恢复时间过长影响整体性能。
    - 解决方案: 使用外部旁路电容以减少逆变器的反向恢复时间。

    总结和推荐


    IRLI540NPbF 作为一款高性能功率MOSFET,凭借其高效的能量转换能力和出色的可靠性,适用于多种工业和商业应用。其易于使用且具备强大的技术支持,推荐给需要高功率和高效解决方案的应用场景。在正确使用和维护的情况下,该产品将为您的设计提供可靠的性能保障。

IRLI540NPBF参数

参数
Ciss-不同 Vds 时的输入最大电容 1.8nF@25V
配置 独立式
Vgs(th)-栅源极阈值电压 2V@ 250µA
Rds(On)-漏源导通电阻 44mΩ@ 12A,10V
通道数量 1
Vgs-栅源极电压 16V
最大功率耗散 54W(Tc)
Vds-漏源极击穿电压 100V
栅极电荷 74nC@ 5 V
FET类型 1个N沟道
Id-连续漏极电流 23A
10.75mm(Max)
4.83mm(Max)
19.8mm(Max)
通用封装 TO-220AB
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRLI540NPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRLI540NPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRLI540NPBF IRLI540NPBF数据手册

IRLI540NPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
