IPA032N06N3GXKSA1

产品分类: 场效应管(MOSFET)
产品描述: Infineon N沟道增强型MOS管 OptiMOS 3系列, Vds=60 V, 84 A, TO-220FP封装, 通孔安装, 3引脚
供应商型号: UA-IPA032N06N3GXKSA1
供应商: 海外现货
标准整包数: 1

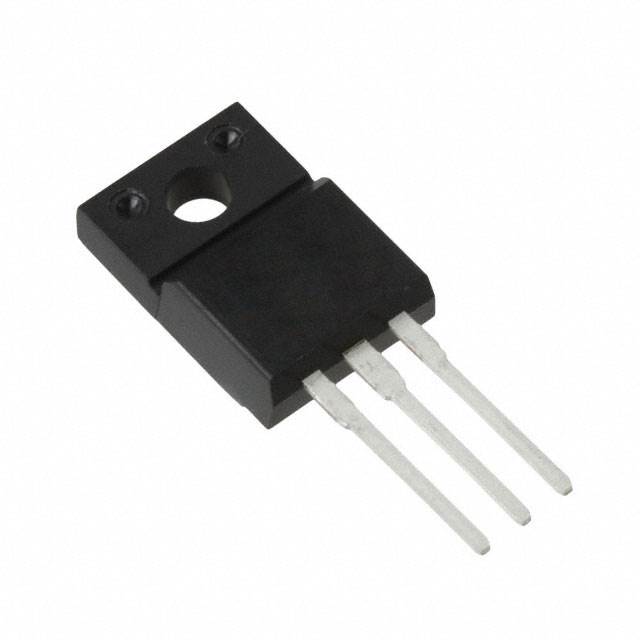

INFINEON TECHNOLOGIES 场效应管(MOSFET) IPA032N06N3GXKSA1

IPA032N06N3GXKSA1概述


    产品简介


    IPA032N06N3 G OptiMOSTM3 Power Transistor
    IPA032N06N3 G 是一款由 Infineon Technologies 制造的高性能 N 沟道功率晶体管,属于 OptiMOSTM3 系列。它主要用于高频开关电路,特别适用于 DC/DC 转换器和其他电源管理应用。这款晶体管具有高可靠性和优良的电气特性,例如低导通电阻(RDS(on))和低栅极电荷,使其在多种电力电子应用中表现出色。

    技术参数


    - 主要技术规格:
    - 漏源击穿电压(V(BR)DSS):60 V
    - 零栅极电压漏极电流(I DSS):0.1 至 100 μA(在不同温度下)
    - 栅极泄漏电流(I GSS):100 nA
    - 导通电阻(RDS(on)):最大值 3.2 mΩ(在 V GS = 10 V,I D = 80 A 条件下)
    - 最大连续漏极电流(I D):84 A(在 T C=25°C 下)
    - 脉冲漏极电流(I D,pulse):336 A
    - 栅极阈值电压(V GS(th)):2 至 4 V
    - 功率耗散(Ptot):41 W(在 T C=25°C 下)
    - 热阻(R thJC):3.7 K/W
    - 工作及存储温度范围(T j, T stg):-55°C 至 175°C

    产品特点和优势


    - 高频开关:非常适合于高频开关电路,有助于提高系统的整体效率。
    - 优化技术:专为 DC/DC 转换器设计,确保高效的能量转换。
    - 低导通电阻:低至 3.2 mΩ 的导通电阻可以显著减少能耗。
    - 优化 FOM(品质因数):栅极电荷与导通电阻的乘积优异,确保了在开关操作中的高效性能。
    - 环保特性:无铅镀层,符合 RoHS 和无卤标准,适合环保要求高的应用。
    - 高可靠性:100% 额定电压下的雪崩测试确保高可靠性。

    应用案例和使用建议


    IPA032N06N3 G 广泛应用于多种电力电子设备,如直流到直流转换器、电机驱动系统和电源适配器等。它特别适合于需要高频率和高可靠性的应用场合。
    - 使用建议:
    - 在高频开关应用中,确保选择合适的栅极电阻(R G)以优化开关性能。
    - 在高温环境中使用时,注意其最大功率耗散(Ptot),以防止过热。
    - 由于其出色的导通电阻和栅极电荷特性,可以在电池供电设备中实现更低的功耗和更长的使用寿命。

    兼容性和支持


    IPA032N06N3 G 与常见的直流到直流转换器和其他电力电子模块高度兼容。Infineon Technologies 提供详尽的技术支持,包括详细的安装指南、技术文档和售后服务,确保用户能够顺利进行应用开发和调试。

    常见问题与解决方案


    1. 问题:栅极泄漏电流过高
    - 解决方案:检查并更换损坏的栅极电阻或检查电路连接是否正确。
    2. 问题:过温保护启动
    - 解决方案:增加散热措施,如使用散热片或改进散热路径。
    3. 问题:开关损耗过高
    - 解决方案:调整栅极驱动电路,选择合适的栅极电阻(R G),以降低开关损耗。

    总结和推荐


    IPA032N06N3 G OptiMOSTM3 功率晶体管凭借其低导通电阻、高频开关能力和优化的电气特性,成为电力电子应用中的理想选择。无论是对于高频率的应用还是对可靠性的严格要求,该产品都能提供卓越的性能。我们强烈推荐此产品用于各类 DC/DC 转换器和其他电力电子设备的设计与应用。

IPA032N06N3GXKSA1参数

参数
通道数量 -
Rds(On)-漏源导通电阻 3.2mΩ@ 80A,10V
Vgs(th)-栅源极阈值电压 4V@ 118µA
最大功率耗散 41W(Tc)
Vgs-栅源极电压 20V
配置 -
Id-连续漏极电流 84A
FET类型 1个N沟道
Vds-漏源极击穿电压 60V
Ciss-不同 Vds 时的输入最大电容 13nF@30V
栅极电荷 165nC@ 10 V
长*宽*高 10.65mm(长度)
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPA032N06N3GXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPA032N06N3GXKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPA032N06N3GXKSA1 IPA032N06N3GXKSA1数据手册

IPA032N06N3GXKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1588 ¥ 9.7103
153+ $ 1.1475 ¥ 9.6161
466+ $ 1.1125 ¥ 9.3228
1213+ $ 1.0613 ¥ 8.8933
库存: 284
起订量: 108 增量: 50
交货地:
最小起订量为:1
合计: ¥ 9.71
