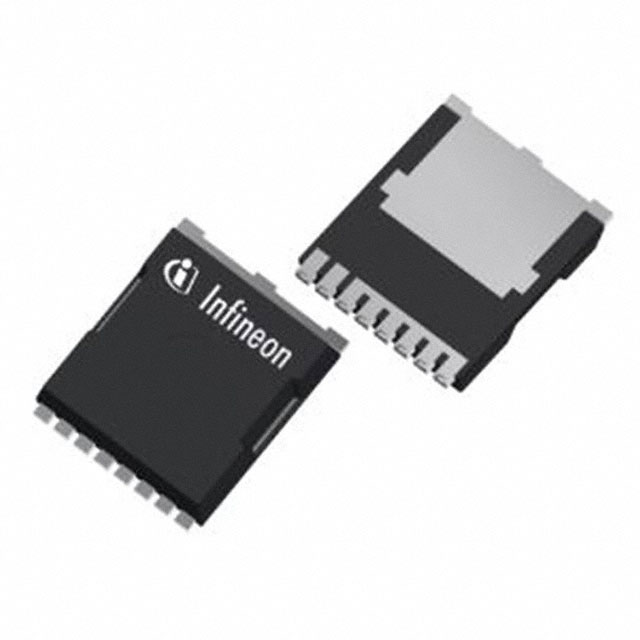

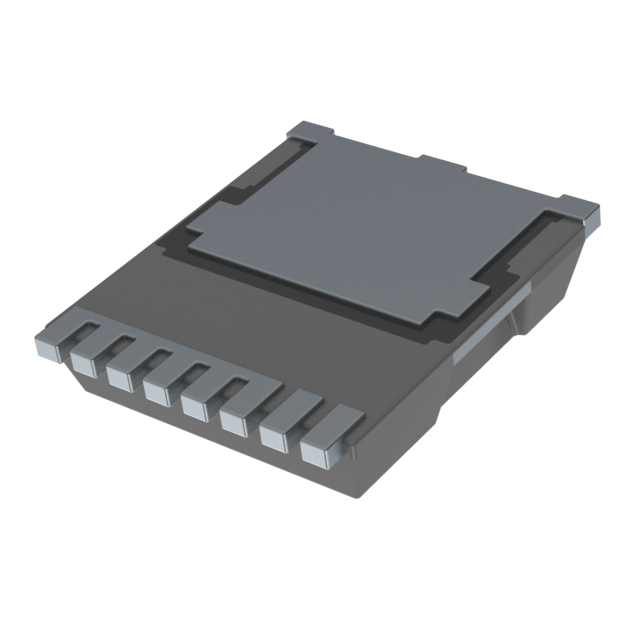

IPT65R105G7XTMA1

产品分类: 场效应管(MOSFET)
产品描述: 156W(Tc) 20V 4V@ 440µA 35nC@ 10 V 1个N沟道 650V 105mΩ@ 8.9A,10V 24A 1.67nF@400V HSOF-8 贴片安装 10.58mm*10.1mm*2.4mm
供应商型号: J-IFNO-0062473
供应商: Chip1stop
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPT65R105G7XTMA1

IPT65R105G7XTMA1概述

    IPT65R105G7 技术手册:高性能650V CoolMOS™ C7 Gold系列SJ功率器件

    产品简介


    IPT65R105G7 是一款基于650V CoolMOS™ C7 Gold系列(G7)的SJ功率器件,特别适用于高电流拓扑结构如PFC(功率因数校正)到3kW的应用。这款器件融合了C7 Gold技术、Kelvin Source引脚配置以及TOLL封装的优点,提供了卓越的开关性能和热管理能力。

    技术参数


    - 电压等级:最大漏源电压VDS为700V,适用于650V应用。
    - 导通电阻:最大导通电阻RDS(on)为105mΩ,可实现低损耗运行。
    - 栅极电荷:典型总栅极电荷Qg为35nC,有助于加快开关速度。
    - 脉冲电流:最大脉冲漏极电流ID,pulse为75A,支持高强度工作条件。
    - 开关损耗:输出电容Eoss@400V为4.2μJ,降低了开关损耗。
    - 封装:采用PG-HSOF-8封装,符合MSL1标准,提供无铅且易于视觉检查的设计。

    产品特点和优势


    1. 最佳的性能指标:C7 Gold技术使得RDS(on)Qg的FOM值比上一代产品提高了14%,显著提升了开关效率。
    2. 小型化设计:在TOLL 115mm²的封装下可达到33mΩ的低电阻,比之前的BIC C7 650V在150mm² D2PAK封装下的电阻更低。
    3. Kelvin Source引脚:内置的第四引脚Kelvin Source配置减少了寄生源电感(约1nH),提高效率并减少振铃效应。
    4. 热性能:改善的热性能使SMD TOLL封装可用于更高电流的设计,提高了可靠性和寿命。

    应用案例和使用建议


    IPT65R105G7适合用于PFC阶段和硬开关PWM阶段,广泛应用于计算机、服务器、电信、不间断电源(UPS)和太阳能等领域。对于并联使用时,推荐使用磁珠(ferrite beads)或分离式推拉电路以确保稳定性。

    兼容性和支持


    - 兼容性:IPT65R105G7与多种电路兼容,特别是那些需要高效率和低损耗的应用。
    - 技术支持:厂商提供全面的技术文档和仿真模型支持,例如在其官网可以找到相关的网页、应用笔记和模拟工具。

    常见问题与解决方案


    1. 过流保护:如果检测到过流,可以通过增加外部保护电路来限制电流。
    2. 热管理:为了优化热管理,确保良好的散热设计,使用较大面积的铜箔以提升散热效果。
    3. 开关频率:在高频应用中,建议使用合适的驱动电阻以控制开关损耗。

    总结和推荐


    IPT65R105G7凭借其优秀的FOM值、紧凑的尺寸、出色的热管理和Kelvin Source引脚配置,在各种高功率密度应用中表现出色。其在市场上的竞争力也使其成为高电流PFC和PWM应用的理想选择。我们强烈推荐使用这款高性能功率器件,以满足苛刻的应用需求。

IPT65R105G7XTMA1参数

参数
Vgs(th)-栅源极阈值电压 4V@ 440µA
Vgs-栅源极电压 20V
最大功率耗散 156W(Tc)
配置 独立式
Vds-漏源极击穿电压 650V
Id-连续漏极电流 24A
Rds(On)-漏源导通电阻 105mΩ@ 8.9A,10V
Ciss-不同 Vds 时的输入最大电容 1.67nF@400V
FET类型 1个N沟道
通道数量 1
栅极电荷 35nC@ 10 V
长*宽*高 10.58mm*10.1mm*2.4mm
通用封装 HSOF-8
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

IPT65R105G7XTMA1厂商介绍
