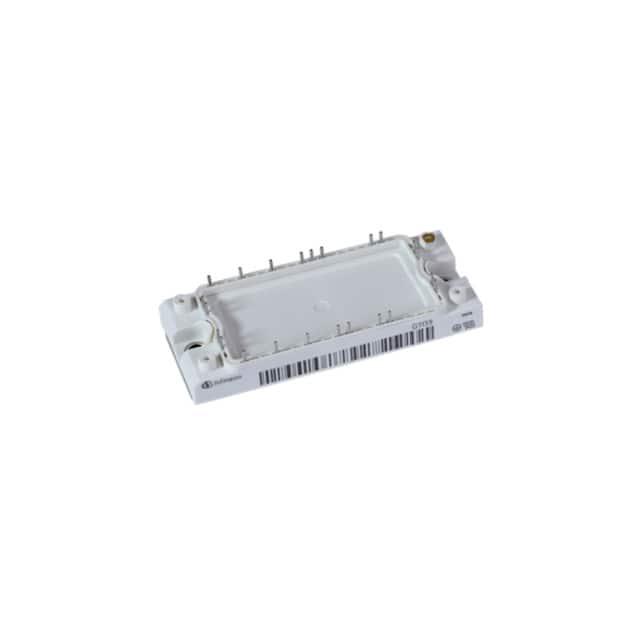

F475R12KS4BOSA1

产品分类: IGBT模块
产品描述: 500W 三相反相器 3.75V@ 15V,75A 100A 底座安装 107.5mm*45mm*17mm
供应商型号: 2726113
供应商: element14
标准整包数: 1
INFINEON TECHNOLOGIES IGBT模块 F475R12KS4BOSA1

F475R12KS4BOSA1概述

    F4-75R12KS4 IGBT 模块技术手册解析

    1. 产品简介


    F4-75R12KS4 是一款高性能的绝缘栅双极型晶体管(IGBT)模块,专为变频器和其他电力转换应用设计。此模块集成了功率IGBT芯片和快速恢复二极管芯片,具备高电压和大电流处理能力,能够在恶劣的工作环境中保持稳定运行。它的主要功能包括作为主开关元件,广泛应用于工业控制、电动汽车驱动系统、光伏逆变器及各类电机调速装置等领域。

    2. 技术参数


    以下是该模块的关键技术规格:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 集电极-发射极击穿电压 | V | 1200 | - | - |
    | 集电极连续直流电流 | A | 75 | - | 100 |
    | 峰值门极-发射极电压 | V | ±20 | - | ±20 |
    | 开关损耗 (通态电压) | mJ | - | 9.0 | 3.8 |
    | 工作温度范围 | °C | -40 | - | 125 |
    其他关键指标还包括模块内部电阻(5.0 Ω)、输入电容(5.10 nF)、瞬态热阻抗(低至0.01 K/W)等,这些参数确保了模块在高温和高频率下的可靠性能。

    3. 产品特点和优势


    - 高性能:该模块结合了高电压耐受能力和较低的导通压降,显著提升了效率并减少了能量损失。
    - 集成化设计:将IGBT和二极管集成在同一封装内,简化了电路设计和布局。
    - 高可靠性:卓越的热管理和低动态损耗使其适用于长时间运行且苛刻的应用环境。
    - 安全性:通过了严格的绝缘测试(2.5 kV),符合国际安全标准。

    4. 应用案例和使用建议


    该模块适合多种应用场景,例如:
    - 工业电机驱动:因其强大的过载保护机制和长寿命表现,非常适合需要频繁启停操作的场合。
    - 新能源发电系统:如风能或太阳能逆变器,利用其高效节能特性提高整体系统效率。
    - 汽车电子:可用于电动车的主驱控制器中,提供稳定的动力输出。
    使用时应注意以下几点:
    - 确保散热良好以维持正常工作温度;
    - 在设计电路时需考虑驱动电路的匹配性以优化开关性能;
    - 定期监测模块状态以防老化现象发生。

    5. 兼容性和支持


    F4-75R12KS4 支持常见的工业标准接口,并且可以轻松与其他主流品牌的产品互换使用。制造商提供了详尽的技术文档和支持服务,包括但不限于软件工具包、样品申请以及客户定制化咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 开关频率过高导致发热严重 | 调整PWM信号频率降低发热量 |
    | 输出波形不规则 | 检查PCB板上的接地情况 |
    | 模块失效 | 按照手册指示重新焊接或更换 |

    7. 总结和推荐


    综上所述,F4-75R12KS4 是一款极为优秀的功率模块,在性能、可靠性和易用性方面均表现出色。它不仅能够满足大多数现代电力电子系统的严格要求,还能为用户提供灵活多样的选择空间。因此,我们强烈推荐此款产品给那些追求高性能和高品质解决方案的企业和个人用户。

F475R12KS4BOSA1参数

参数
最大功率耗散 500W
VCEO-集电极-发射极最大电压 3.75V@ 15V,75A
最大集电极发射极饱和电压 -
配置 三相反相器
集电极电流 100A
长*宽*高 107.5mm*45mm*17mm
安装方式 底座安装
零件状态 停产
包装方式 散装
